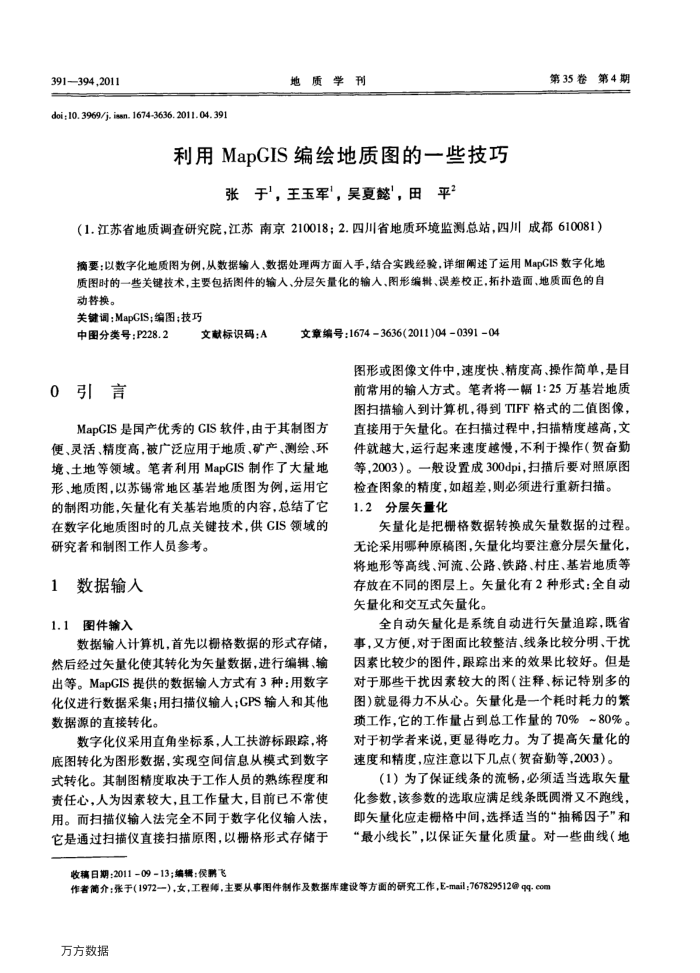

391—394,2011
doi;10.3969/j. isn. 1674-3636.2011.04.391
地质学刊
利用MapGIS编绘地质图的一些技巧
张于，王玉军，吴夏懿，田平？
第35卷第4期
（1.江苏省地质调查研究院，江苏南京210018；2.四川省地质环境监测总站，四川成都610081）摘要：以数字化地质图为例，从数据输人，数据处理两方面人手，结合实践经验，详细阐述了运用MapGIS数字化地质图时的一些关键技术，主要包括图件的输人、分层失量化的输人、图形编辑、误差校正，拓扑造面、地质面色的自动替换。
关键调：MapCIS；编图；技巧
中图分类号：P228.2 0引言
文献标识码：A
文章编号：16743636(2011)04039104
图形或图像文件中，速度快、精度高、操作简单，是目前常用的输人方式。笔者将一幅1：25万基岩地质图扫措输人到计算机，得到TIFF格式的二值图像，
MapGIS是国产优秀的CIS软件，由于其制图方便、灵活、精度高，被广泛应用于地质、矿产、测绘、环境、土地等领域。笔者利用MapCIS制作了大量地形、地质图，以苏锡常地区基岩地质图为例，运用它的制图功能，失量化有关基岩地质的内容，总结了它在数字化地质图时的几点关键技术，供CIS领域的
研究者和制图工作人员参考。 1数据输入
图件输入
1.1
数据输人计算机，首先以栅格数据的形式存储，然后经过矢量化使其转化为矢量数据，进行编辑、输出等。MapGIS提供的数据输人方式有3种：用数字化仪进行数据采集；用扫描仪输人；CPS输人和其他数据源的直接转化。
数字化仪采用直角坐标系，人工扶游标跟踪，将底图转化为图形数据，实现空间信息从模式到数字式转化。其制图精度取决于工作人员的熟练程度和责任心，人为因素较大，且工作量大，目前已不常使用。而扫描仪输入法完全不同于数字化仪输入法，它是通过扫描仪直接扫描原图，以栅格形式存储于
直接用于失量化。在扫描过程中，扫描精度越高，文件就越大，运行起来速度越慢，不利于操作（贺奋勤等，2003）。一般设置成300dpi，扫描后要对照原图
检查图象的精度，如超差，则必须进行重新扫描。 1.2分层矢量化
矢量化是把栅格数据转换成失量数据的过程。无论采用哪种原稿图，失量化均要注意分层矢量化，将地形等高线、河流、公路、铁路、村庄、基岩地质等存放在不同的图层上。失量化有2种形式：全自动失量化和交互式失量化。
全自动失量化是系统自动进行矢量追踪，既省事，又方便，对于图面比较整洁、线条比较分明、干扰因素比较少的图件，跟踪出来的效果比较好。但是对于那些干扰因素较大的图（注释、标记特别多的图)就显得力不从心。矢量化是一个耗时耗力的繁项工作，它的工作量占到总工作量的70%~80%。对于初学者来说，更显得吃力。为了提高矢量化的速度和精度，应注意以下几点（贺奋勤等，2003）。
（1）为了保证线条的流畅，必须适当选取失量化参数，该参数的选取应满足线条既圆滑又不跑线即矢量化应走栅格中间，选择适当的“抽稀因子”和“最小线长”，以保证矢量化质量。对一些曲线（地
收稿日期：2011-09-13；编辑：侯聘飞
作署简介：张于（1972—），女，工程师，主要从事图件制作及数据库建设等方面的研究工作，E-mail；767829512@q9.com 万方数据
