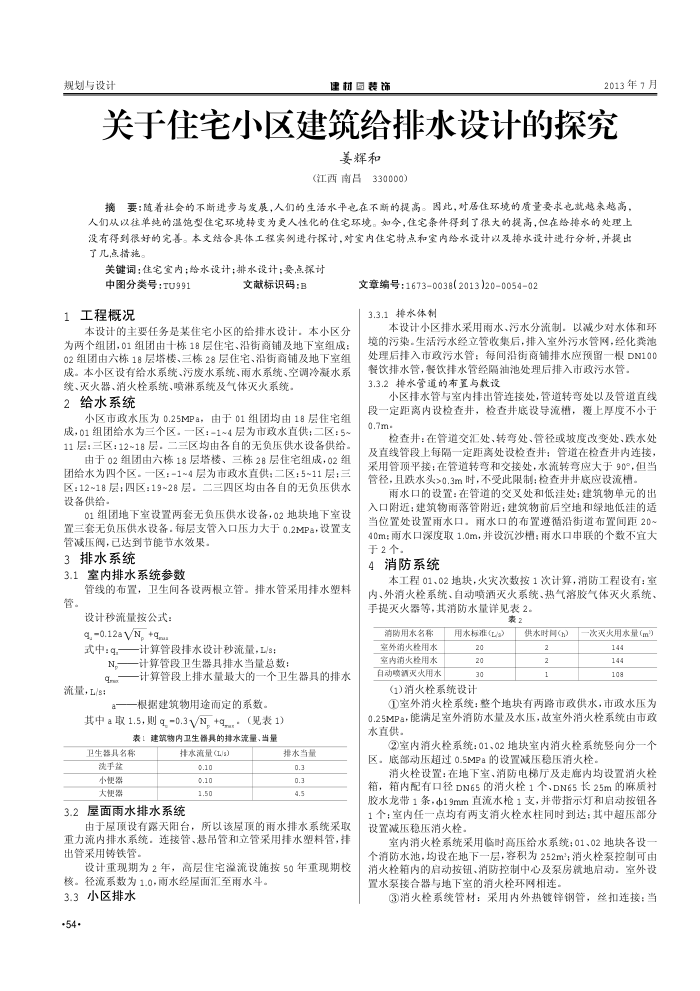

关于住宅小区建筑给排水设计的探究，
姜辉和
(江西南吕
330000)
商要：随着社会的不断进步与发展，人们的生活水平在不断的提高。图此，对居住环境的质量要求电就越来越高，摘
人们从以往单纯的温饱型住宅环境转变为更人性化的住宅环境。如今，住宅条件得到了很大的提高，但在给排水的处理上没有得到很好的完善。本文结合具体工程实例进行探讨，对宝内住宅特点和室内给水设计以及排水设计进行分析，并提出了儿点措施
关键词：住宅安内；给水设计；排水设计；要点深讨中图分类号：TU991
文献标识码：B
1工程概况
本设计的主要任务是某住宅小区的给排水设计，本小区分为两个组团，01组团由十栋18层住宅、沿街商铺及地下室组成： 02组团由六栋18层塔楼、三栋28层住宅、沿街商铺及地下室组成。本小区设有给水系统、污废水系统、雨水系统、空调冷凝水系
统、灭火器、消火栓系统、喷淋系统及气体灭火系统。 2
给水系统
小区市政水压为0.25MPa，由于01组团均由18层住宅组成，01组团给水为三个区。一区：-1~4层为市政水直供；二区：5~ 11层：三区：12~18层.二三区均由各自的无负压供水设备供给。
由于02组团由六栋18层塔楼、三栋28层住宅组成，02组团给水为四个区。一区：-1~4层为市政水直供：二区：5~11层：三区：12~18层：四区：19~28层，二三四区均由各自的无负压供水设备供给。
01组团地下室设置两套无负压供水设备，02地块地下室设置三套无负压供水设备.每层支管入口压力大于0.2MPa，设置支
管减压阀，已达到节能节水效果。 3排水系统
3.1室内排水系统参数
管线的布置，卫生间各设两根立管。排水管采用排水塑料管。
设计秒流量按公式： q, 0.12a VN, +qm
式中：9.
N, qr
流量，L/s:
计算管段排水设计秒流量，L/s：计算管段卫生器具排水当量总数：
计算管段上排水量最大的一个卫生器具的排水根据建筑物用途而定的系数
其中a取1.5，则g,0.3N，+g..(见表1)
表！建筑物内卫生器具的排水流量、当量
卫生器具名称淡手盐小便器大便器
排水灌量(工/s) 0.10 0.10 1.50
3.2屋面雨水排水系统
排水当量 0.3 0.3 4.5
由于屋顶设有露天阳台，所以该屋顶的雨水排水系统采取重力流内排水系统连接管、悬吊管和立管采用排水塑料管，排出管采用铸铁管。
设计重现期为2年，高层住宅澄流设施按50年重现期校核。径流系数为1.0，雨水经屋面汇至雨水斗。
3.3小区排水 +54-
文章编号：1673-0038(2013)20-005402 3.3.1
排水体制
本设计小区排水采用雨水污水分流制．以减少对水体和环境的污染。生活污水经立管收集后，排入室外污水管网，经化粪池处理后排入市政污水管：每间沿街商铺排水应预留一根DN100
餐饮排水管，餐饮排水管经隔油池处理后排入市政污水管。 3.3.2排水管道的布置与教设
小区排水管与室内排出管连接处，管道转弯处以及管道直线段一定距离内设检查井，检查井底设导流稽，覆上厚度不小于 0.7m
检查井：在管道交汇处、转弯处、管径或坡度改变处、跌水处及直线管段上每隔一定距离处设检查并；管道在检查并内连接，采用管顶平接：在管道转弯和交接处，水流转弯应大于90°，但当管径，且跌水头>0.3m时，不受此限制；检查井井底应设流槽，
雨水口的设置：在管道的交叉处和低洼处；建筑物单元的出入口附近：建筑物雨落管附近：建筑物前后空地和绿地低洼的适当位置处设置雨水口，雨水口的布置遵循沿街道布置间距20~ 40m：雨水口深度取1.0m，并设沉沙槽：雨水口串联的个数不宜大于2个。
消防系统 4
本工程01.02地块，火灾次数按1次计算，消防工程设有：室内、外消火栓系统、自动喷酒灭火系统、热气溶胶气体灭火系统、手提灭火器等，其消防水量详见表2。
表2
消防用水名称
用水标准(L/s)
室外消火栓用水室内消火栓用水自动喷酒灭火用水
20 20 30
(1)消火栓系统设计
供水时间(n)
2 1
-次灭火用水量(m)
144 144 108
①室外消火栓系统：整个地块有两路市政供水，市政水压为 0.25MPa,能满足室外消防水量及水压，故室外消火栓系统由市政水直供。
②室内消火栓系统：01、02地块室内消火栓系统竖向分一个区。底部动压超过0.5MPa的设置减压稳压消火栓
消火栓设置：在地下室、消防电梯厅及走廊内均设置消火栓箱，箱内配有口径DN65的消火栓1个、DN65长25m的麻质衬胶水龙带1条，中19mm直流水枪1支，并带指示灯和启动按钮各 1个；室内任一点均有两支消火栓水柱同时到达：其中超压部分设置减压稳压消火栓
室内消火栓系统采用临时高压给水系统：01、02地块各设个消防水池，均设在地下一层，容积为252m；消火栓泵控制可由消火栓箱内的启动按钮、消防控制中心及泵房就地启动，室外设置水豪接合器与地下室的消火栓环网相连
③消火栓系统管材：采用内外热镀锌钢管，丝扣连接：当
