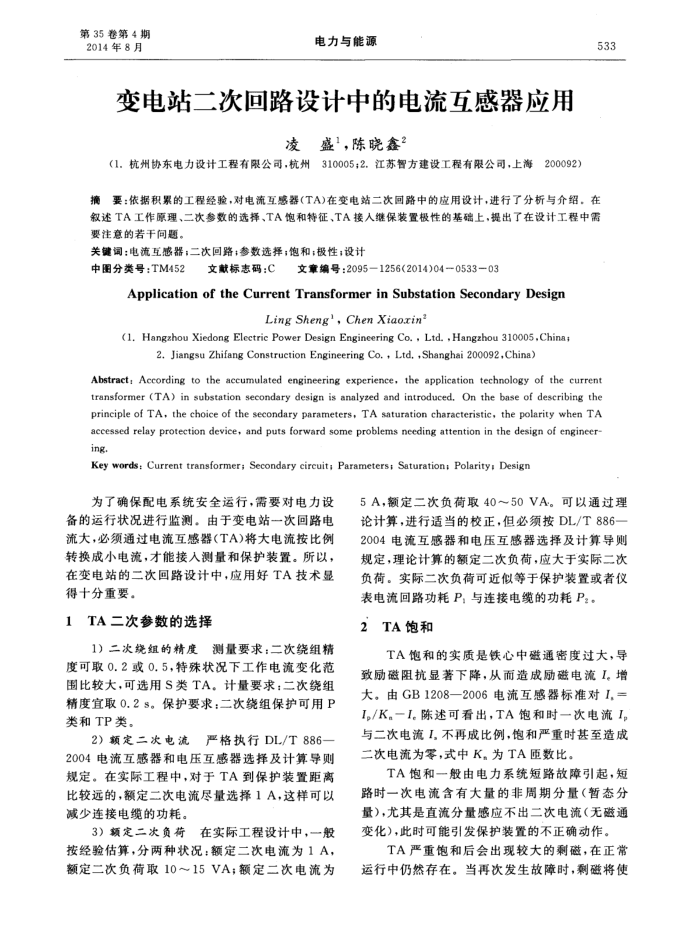

变电站二次回路设计中的电流互感器应用
凌盛，陈晓鑫”
（1.杭州协东电力设计工程有限公司，杭州310005；2.江苏智方建设工程有限公司，上海200092）
E
摘要：依据积累的工程经验，对电流互感器(TA)在变电站二次回路中的应用设计，进行了分析与介绍，在叙述TA工作原理、二次参数的选择、TA饱和特征、TA接入继保装置极性的基础上，提出了在设计工程中需要注意的若干间题。
关键词：电流互感器；二次回路；参数选择；饱和；极性；设计
中图分类号：TM452
文献标志码：C
文章编号：2095—1256(2014)04-0533—03
ApplicationoftheCurrentTransformerinSubstationSecondaryDesign
Ling Sheng', Chen Xiaoxin?
(1. Hangzhou Xiedong Electric Power Design Engineering Co. , Ltd. ,Hangzhou 310005,China;
2,Jiangsu Zhifang Construction Engineering Co.,,Ltd, ,Shanghai 200092,China)
Abstract: According to the accumulated engineering experience, the application technology of the current transformer (TA) in substation secondary design is analyzed and introduced, On the base of describing the principle of TA, the choice of the secondary parameters, TA saturation characteristic, the polarity when TA accessed relay protection device, and puts forward some problems needing attention in the design of engineer ing.
Key words: Current transformer; Secondary cireuit; Parameters; Saturation; Polarity, Design
为了确保配电系统安全运行，需要对电力设备的运行状况进行监测。由于变电站一次回路电流大，必须通过电流互感器(TA)将大电流按比例转换成小电流，才能接入测量和保护装置。所以，在变电站的二次回路设计中，应用好TA技术显得十分重要。
1TA二次参数的选择
1）二次绕组的精度测量要求：二次绕组精度可取0.2或0.5，特殊状况下工作电流变化范围比较大，可选用S类TA。计量要求二次绕组精度宜取0.2s。保护要求：二次绕组保护可用P 类和TP类。
2）额定二次电流严格执行DL/T886 2004电流互感器和电压互感器选择及计算导则规定。在实际工程中，对于TA到保护装置距离比较远的，额定二次电流尽量选择1A，这样可以减少连接电缆的功耗。
3）额定二次负荷
在实际工程设计中，一般
按经验估算，分两种状况：额定二次电流为1A，额定二次负荷取10～15VA；额定二次电流为
5A，额定二次负荷取40～50VA。可以通过理论计算，进行适当的校正，但必须按DL/T886一 2004电流互感器和电压互感器选择及计算导则规定，理论计算的额定二次负荷，应大于实际二次负荷。实际二次负荷可近似等于保护装置或者仪
表电流回路功耗P：与连接电缆的功耗P：。 2TA饱和
TA饱和的实质是铁心中磁通密度过大，导致励磁阻抗显著下降，从而造成励磁电流I。增大。由GB1208一2006电流互感器标准对I,= I/K。一I。陈述可看出，TA饱和时一次电流I 与二次电流I，不再成比例，饱和严重时甚至造成二次电流为零，式中K，为TA匝数比。
TA饱和一般由电力系统短路故障引起，短路时一次电流含有大量的非周期分量（暂态分量），尤其是直流分量感应不出二次电流（无磁通变化），此时可能引发保护装置的不正确动作。
TA严重饱和后会出现较大的剩磁，在正常运行中仍然存在。当再次发生故障时，剩磁将使
