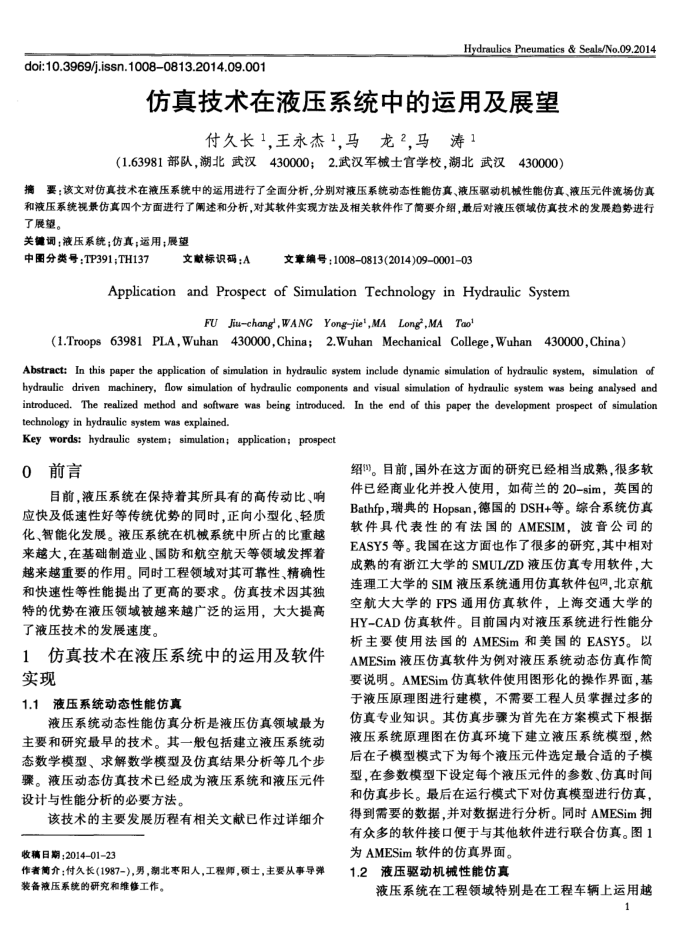

doi:10.3969/j.issn.1008-0813.2014.09.001
Hydraulics Pneumatics & Seals/No.09.2014
仿真技术在液压系统中的运用及展望
付久长1,王永杰1,马龙2,马涛1
（1.63981部队，湖北武汉430000；2.武汉军械士宫学校，湖北武汉430000）
摘要：该文对仿真技术在液压系中的运用进行了全面分析，分别对液压系统动态性能仿真、液压驱动机械性能仿真、液压元件流场仿真和液压系统视景仿真四个方面进行了阐述和分析，对其软件实现方法及相关软件作了简要介绍，最后对液压领域仿真技术的发展趋势进行了展望。
关键调；液压系统；仿真；运用；展望
中图分类号：TP391;TH137
文章编号：1008-0813(2014)09-0001-03
文献标识码;A
ApplicationandProspectofSimulationTechnologyinHydraulicSystem
FU Jiu-chang,WANG Yong-jie',MA Long,MATao'
(1.Troops63981PLA,Wuhan430000,China;2.Wuhan Mechanical College,Wuhan430000,China）
Abstract: In this paper the application of simulation in hydraulic system include dynamic simulation of hydraulic system, simulation of hydraulic driven machinery, flow simulation of hydraulic components and visual simulation of hydraulic system was being analysed and introduced.The realized method and software was being introduced. In the end of this paper the development prospect of simulation technology in hydraulic system was explained.
Key words: hydraulic system; simulation; application; prospect
0前言
目前，液压系统在保持着其所具有的高传动比、响应快及低速性好等传统优势的同时，正向小型化、轻质化、智能化发展。液压系统在机械系统中所占的比重越来越大，在基础制造业、国防和航空航天等领域发择者越来越重要的作用。同时工程领域对其可靠性、精确性和快速性等性能提出了更高的要求。仿真技术因其独特的优势在液压领域被越来越广泛的运用，大大提高了液压技术的发展速度。
1仿真技术在液压系统中的运用及软件实现
1.1液压系统动态性能仿真
液压系统动态性能仿真分析是液压仿真领域最为主要和研究最早的技术。其一般包括建立液压系统动态数学模型、求解数学模型及仿真结果分析等几个步骤。液压动态仿真技术已经成为液压系统和液压元件设计与性能分析的必要方法
该技术的主要发展历程有相关文献已作过详细介收稿目期；20140123
作者简介：付久长(1987-)，男，期北枣阳人，工程师，硕士，主要从事导弹装备液压系统的研究和维修工作。
绍。目前，国外在这方面的研究已经相当成熟，很多软件已经商业化并投人使用，如荷兰的20-sim，英国的 Bathfp，瑞典的Hopsan，德国的DSH+等。综合系统仿真软件具代表性的有法国的AMESIM，波音公司的 EASY5等。我国在这方面也作了很多的研究，其中相对成熟的有浙江大学的SMUL/ZD液压仿真专用软件，大连理工大学的SIM液压系统通用仿真软件包,北京航空航大大学的FPS通用仿真软件，上海交通大学的 HY-CAD仿真软件。目前国内对液压系统进行性能分析主要使用法国的AMESim和美国的EASY5。以 AMESim液压仿真软件为例对液压系统动态仿真作简要说明。AMESim仿真软件使用图形化的操作界面，基于液压原理图进行建模，不需要工程人员掌握过多的仿真专业知识。其仿真步骤为首先在方案模式下根据液压系统原理图在仿真环境下建立液压系统模型，然后在子模型模式下为每个液压元件选定最合适的子模型，在参数模型下设定每个液压元件的参数、仿真时间和仿真步长。最后在运行模式下对仿真模型进行仿真，得到需要的数据，并对数据进行分析。同时AMESim拥有众多的软件接口便于与其他软件进行联合仿真。图1
为AMESim软件的仿真界面。 1.2液压驱动机械性能仿真
液压系统在工程领域特别是在工程车辆上运用越
