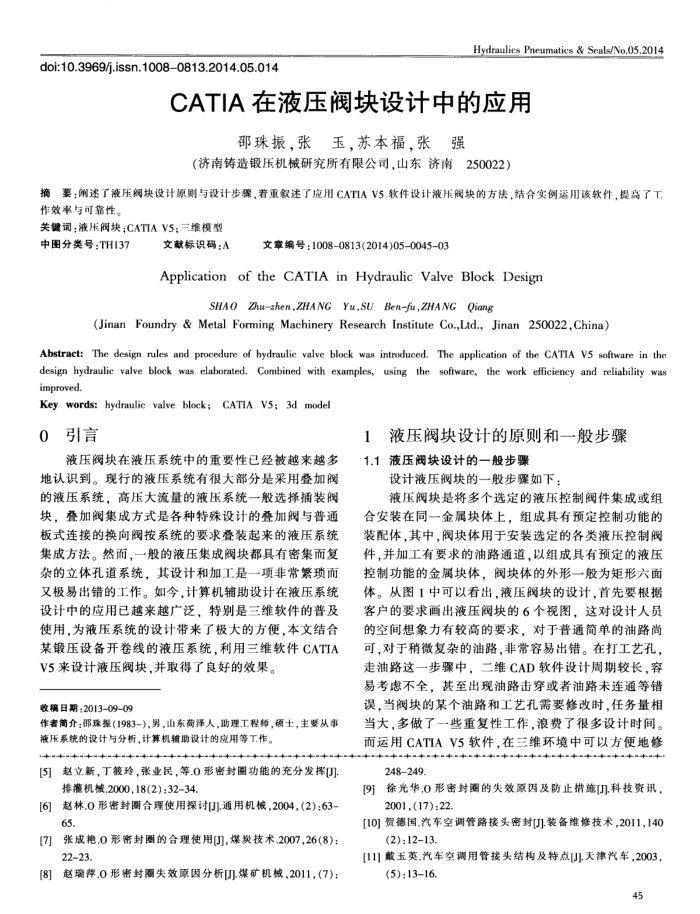

doi:10.3969/j.issn.10080813.2014.05.014
Hydraulics Pneumatics & Seals/No.05.2014
CATIA在液压阀块设计中的应用
邵珠振，张玉，苏本福，张强
（济南铸造锻压机械研究所有限公司，山东济南250022）
摘要：阐述了液压阀块设计原则与设计步骤，着重叙述了应用CATIAV5软件设计液压阀块的方法，结合实例运用该软件，提高了T 作效率与可靠性。
关键词；液压阀块；CATIAV5；三维模型
中图分类号：TH137
文献标识码：A
文章编号：10080813(2014)05004503
Application of the CATIA in Hydraulic Valve Block Design
SHAO Zhuzhen,ZHANG Yu,SU Ben-fu,ZHANG Qiang
(Jinan Foundry & Metal Forming Machinery Research Institute Co.,Lid., Jinan 250022,China)
Abstract: The design rules and procedure of hydraulic valve block was introduced. The application of the CATIA V5 software in the design hydraulic valve block was elaborated. Combined with examples, using the software, the work efficiency and reliability was improved.
Key words: hydraulie valve block; CATIA V5; 3d model
0引言
液压阀块在液压系统中的重要性已经被越来越多地认识到。现行的液压系统有很大部分是采用叠加阀的液压系统，高压大流量的液压系统一般选择插装阀块，叠加阀集成方式是各种特殊设计的叠加阀与普通板式连接的换向阀按系统的要求叠装起来的液压系统集成方法。然而，一般的液压集成阀块都具有密集而复杂的立体孔道系统，其设计和加工是一项非常繁项而又极易出错的工作。如今，计算机辅助设计在液压系统设计中的应用已越来越广泛，特别是三维软件的普及使用，为液压系统的设计带来了极大的方便，本文结合某锻压设备开卷线的液压系统，利用三维软件CATIA
V5来设计液压阀块，并取得了良好的效果。收稿日期：2013-09-09
作者简介；那(1983-），男，山东荷泽人，助理工程师，硕士，主要从事液压系统的设计与分析，计算机辅助设计的应用等T.作。
[5]赵立新，丁筱玲，张业民，等.0形密封图功能的充分发挥[1]
排灌机械.2000，18(2)：32-34
赵林.0形密封圈合理使用探讨[J)通用机械，2004，(2);63-[6]
65.
张成艳.0形密封圈的合理使用[],煤炭技术.2007,26(8)：[7]
2223
[8]赵瑞荐.0形密封圈失效原因分析[]煤矿机械,2011,(7)：
液压阀块设计的原则和一般步骤 1
1.1液压阀块设计的一般步骤
设计液压阀块的一般步骤如下：
液压阀块是将多个选定的液压控制阀件集成或组合安装在同一金属块体上，组成具有预定控制功能的装配体，其中，阀块体用于安装选定的各类液压控制阀件，并加工有要求的油路通道，以组成具有预定的液压控制功能的金属块体，闽块体的外形一般为矩形六面体。从图1中可以看出，液压阀块的设计，首先要根据客户的要求画出液压阀块的6个视图，这对设计人员的空间想象力有较高的要求，对于普通简单的油路尚可，对于稍微复杂的油路，非常容易出错。在打工艺孔，走油路这步骤中，二维CAD软件设计周期较长，容易考虑不全，甚至出现油路击穿或者油路未连通等错误，当阀块的某个油路和工艺孔需要修改时，任务量相当大，多做了一些重复性工作，浪费了很多设计时间。而运用CATIAV5软件，在三维环境中可以方便地修
248249.
[9]徐光华.0形密封圈的失效原因及防止措施[]科技资讯，
2001, (17) :22
[10]贺德国.汽车空调管路接头密封[J]装备维修技术，2011,140
(2):1213.
[11]鼓玉美.汽车空调用管接头结构及特点[J]天津汽车,2003，
(5):1316.
45
