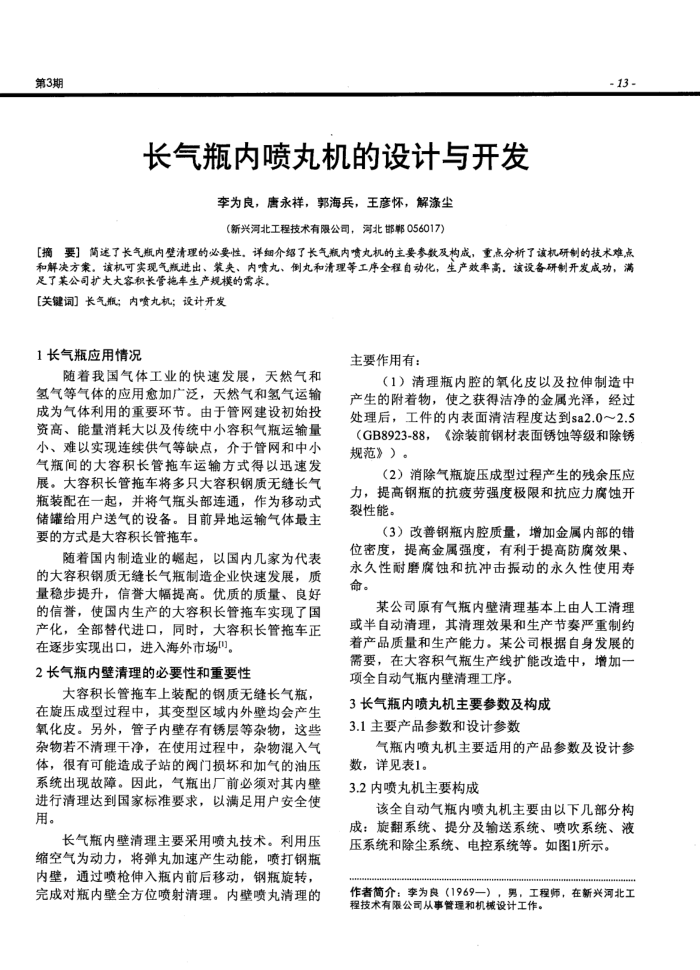

长气瓶内喷丸机的设计与开发
李为良，唐永祥，郭海兵，王彦怀，解涤尘（新兴河北工程技术有限公司，河北邯郸056017）
-13-
[摘要]商逐了长气瓶内壁清理的必要性，详细介绍了长气瓶内喷丸机的主要参数及构成，重点分析了该机研制的技术难点和解决方案。该机可实现气瓶进出、装夹、内喷九、例丸和清理等工序全程自动化，生产效率高。该设备研制开发成功，满
足了公司扩大大客积长管拖车生产规模的需求。[关键词】长气瓶；内喷九机；设计开发
1长气瓶应用情况
随着我国气体工业的快速发展，天然气和氢气等气体的应用愈加广泛，天然气和氢气运输成为气体利用的重要环节。由于管网建设初始投资高、能量消耗大以及传统中小容积气瓶运输量小、难以实现连续供气等缺点，介于管网和中小气瓶间的大容积长管拖车运输方式得以迅速发展。大容积长管拖车将多只大容积钢质无缝长气瓶装配在一起，并将气瓶头部连通，作为移动式储罐给用户送气的设备。目前异地运输气体最主要的方式是大容积长管拖车。
随着国内制造业的崛起，以国内几家为代表的大容积钢质无缝长气瓶制造企业快速发展，质量稳步提升，信誉大幅提高。优质的质量、良好的信誉，使国内生产的大容积长管拖车实现了国产化，全部替代进口，同时，大容积长管拖车正在逐步实现出口，进入海外市场！。
2长气瓶内壁清理的必要性和重要性
大容积长管拖车上装配的钢质无缝长气瓶，在旋压成型过程中，其变型区域内外壁均会产生氧化皮。另外，管子内壁存有锈层等杂物，这些杂物若不清理干净，在使用过程中，杂物混入气体，很有可能造成子站的阀门损坏和加气的油压系统出现故障。因此，气瓶出厂前必须对其内壁进行清理达到国家标准要求，以满足用户安全使用。
长气瓶内壁清理主要采用喷丸技术。利用压缩空气为动力，将弹丸加速产生动能，喷打钢瓶内壁，通过喷枪伸入瓶内前后移动，钢瓶旋转，完成对瓶内壁全方位喷射清理。内壁喷丸清理的
主要作用有：
（1）清理瓶内腔的氧化皮以及拉伸制造中产生的附着物，使之获得洁净的金属光泽，经过处理后，工件的内表面清洁程度达到sa2.0～2.5（GB8923-88，《涂装前钢材表面锈蚀等级和除锈规范》）。
（2）消除气瓶旋压成型过程产生的残余压应
力，提高钢瓶的抗疲劳强度极限和抗应力腐蚀开裂性能。
（3）改善钢瓶内腔质量，增加金属内部的错位密度，提高金属强度，有利于提高防腐效果、永久性耐磨腐蚀和抗冲击报动的永久性使用寿命。
某公司原有气瓶内壁清理基本上由人工清理或半自动清理，其清理效果和生产节奏严重制约着产品质量和生产能力。某公司根据自身发展的需要，在大容积气瓶生产线扩能改造中，增加一项全自动气瓶内壁清理工序。
3长气瓶内喷丸机主要参数及构成 3.1主要产品参数和设计参数
气瓶内喷丸机主要适用的产品参数及设计参数，详见表1。
3.2内喷丸机主要构成
该全自动气瓶内喷丸机主要由以下几部分构成：旋翻系统、提分及输送系统、喷吹系统、液压系统和除尘系统、电控系统等。如图1所示。
作者简介：李为良（1969一），男，工程师，在新兴河北工程技术有限公司从事管理和机械设计工作。
