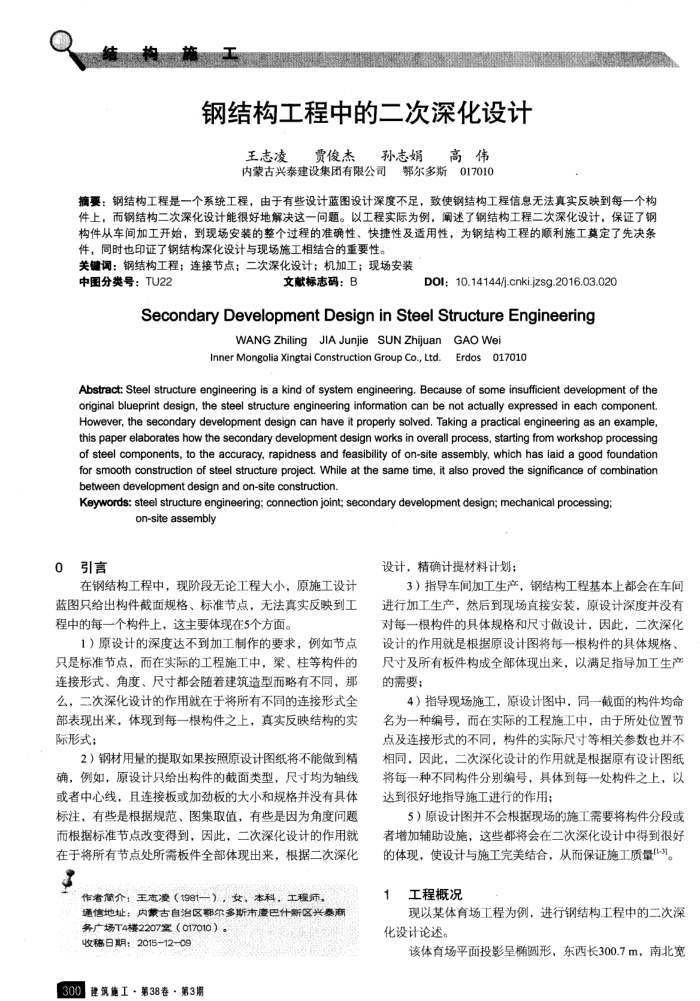

钢结构工程中的二次深化设计
王志凌贾俊杰孙志娟高伟内蒙古兴泰建设集团有限公司鄂尔多斯017010
件上，而钢结构二次深化设计能很好地解决这一问题。以工程实际为例，澜述了钢结构工程二次深化设计，保证了钢构件从车间加工开始，到现场安装的整个过程的准确性、快捷性及适用性，为钢结构工程的顺利施工莫定了先决条件，同时也印证了钢结构深化设计与现场施工相结合的重要性。
关键词：钢结构工程；连接节点；二次深化设计；机加工；现场安装
中图分类号：TU22
文献标志码：B
DOl: 10.14144/j.cnki.jzsg.2016.03.020
SecondaryDevelopmentDesigninSteelStructureEngineering
WANG ZhilingJIA Junjie SUN ZhijuanGAO Wei
Inner Mongolia Xingtai Construction Group Co., Ltd.Erdoso17010
Abstract: Steel structure engineering is a kind of system engineering. Because of some insufficient development of the original blueprint design, the steel structure engineering information can be not actually expressed in each component. eeeeseeaaeeeaseoreaseoeeeooeo this paper elaborates how the secondary development design works in overallprocess, starting from workshop processing of steel components, to the accuracy, rapidness and feasibility of on-site assembly, which has laid a good foundation for smooth construction of steel structure project. While at the same time, it also proved the significance of combination between development design and on-site construction
Keywords: steel structure engineering: connection joint; secondary development design; mechanical processing:
on-siteassembly
0引言
在钢结构工程中，现阶段无论工程大小，原施工设计蓝图只给出构件截面规格、标准节点，无法真实反映到工程中的每一个构件上，这主要体现在5个方面。
1）原设计的深度达不到加工制作的要求，例如节点只是标准节点，而在实际的工程施工中，架、柱等构件的连接形式、角度、尺寸都会随着建筑造型而略有不同，那么，二次深化设计的作用就在于将所有不同的连接形式全部表现出来，体现到每一根构件之上，真实反映结构的实际形式：
2）钢材用量的提取如果按照原设计图纸将不能做到精确，例如，原设计只给出构件的截面类型，尺寸均为轴线或者中心线，且连接板或加劲板的大小和规格并没有具体标注，有些是根据规范、图集取值，有些是因为角度问题而根据标准节点改变得到，因此，二次深化设计的作用就在于将所有节点处所需板件全部体现出来，根据二次深化
3
作者简介：王志凌（1981一）女，本科，工程师。
通信地址：内蒙古自治区鄂尔多斯市度巴什新区兴泰商
务广场T4楼2207室（017010）收稿日期：2015-12-09
300建筑施工·第38卷·第3期
设计，精确计提材料计划；
3）指导车间加工生产，钢结构工程基本上都会在车间进行加工生产，然后到现场直接安装，原设计深度并没有对每一根构件的具体规格和尺寸做设计，因此，二次深化设计的作用就是根据原设计图将每一根构件的具体规格、尺寸及所有板件构成全部体现出来，以满足指导加工生产的需要；
4）指导现场施工，原设计图中，同一截面的构件均命名为一种编号，而在实际的工程施工中，由于所处位置节点及连接形式的不同，构件的实际尺寸等相关参数也并不相同，因此，二次深化设计的作用就是根据原有设计图纸将每一种不同构件分别编号，具体到每一处构件之上，以达到很好地指导施工进行的作用：
5）原设计图并不会根据现场的施工需要将构件分段或者增加辅助设施，这些都将会在二次深化设计中得到很好的体现，使设计与施工完美结合，从而保证施工质量-)。
1
工程概况
现以某体育场工程为例，进行钢结构工程中的二次深
化设计论述。
该体育场平面投影呈椭圆形，东西长300.7m，南北宽
