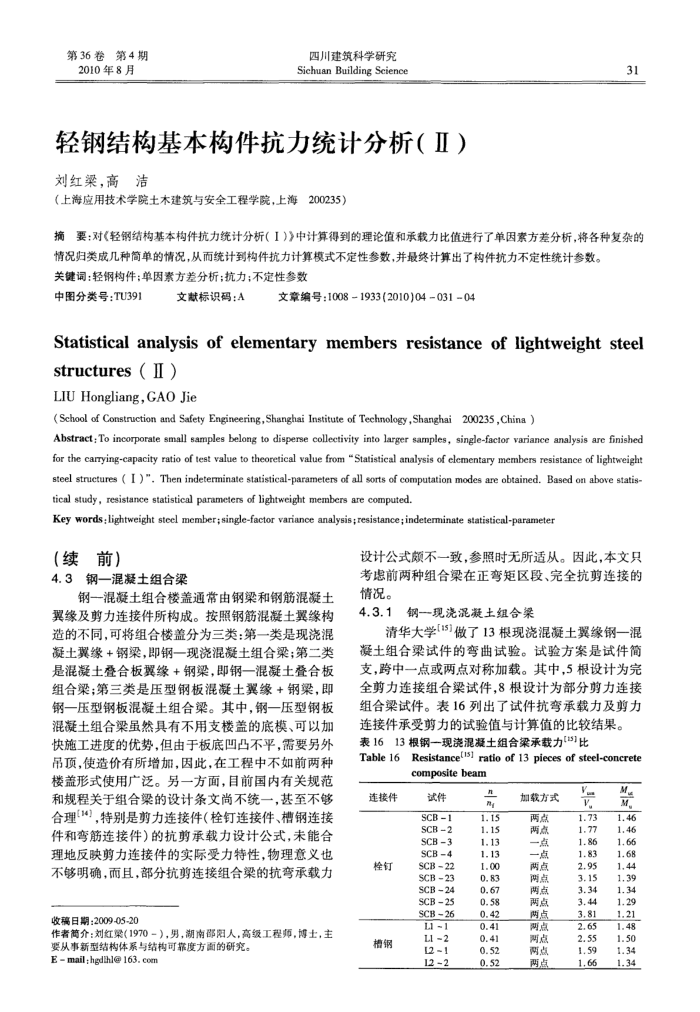

第36卷第4期 2010年8月
四川建筑科学研究 Sichuan Building Science
轻钢结构基本构件抗力统计分析（Ⅱ）刘红梁，高洁
（上海应用技术学院土木建筑与安全工程学院，上海200235）
31
摘要：对《轻钢结构基本构件抗力统计分析（1)》中计算得到的理论值和承载力比值进行了单因素方差分析，将各种复杂的
情况归类成几种简单的情况，从而统计到构件抗力计算模式不定性参数，并最终计算出了构件抗力不定性统计参数。关键词：轻钢构件；单因素方差分析；抗力；不定性参数
中图分类号：TU391
文献标识码：A
文章编号：10081933(2010)0403104
Statistical analysis of elementary members resistance of lightweight steel
structures（I） LIU Hongliang,GAO Jie
(School of Construction and Safety Engineering,Shanghai Institute of Technology,Shanghai200235,China )
Abstract; To incorporate small samples belong to disperse collectivity into larger samples, single-factor variance analysis are finished for the carrying-capacity ratio of test value to theoretical value from "Statistical analysis of elementary members resistance of lightweight steel structures ( I ), Then indeterminate statistical-parameters of all sorts of computation modes are obtained. Based on above statis-tical study, resistance statistical parameters of lightweight members are computed.
Key words;lightweight steel member;single-factor variance analysis;resistance;indeterminate statistical-parameter
(续前)
4.3钢一混凝土组合梁
钢一混凝土组合楼盖通常由钢梁和钢筋混凝土翼缘及剪力连接件所构成。按照钢筋混凝土翼缘构造的不同，可将组合楼盖分为三类：第一类是现浇混凝土翼缘+钢梁，即钢一现浇混凝土组合梁；第二类是混凝土叠合板翼缘+钢梁，即钢一混凝土叠合板组合梁；第三类是压型钢板混凝土翼缘+钢梁，即钢一压型钢板混凝土组合梁。其中，钢一压型钢板混凝土组合梁虽然具有不用支楼盖的底模、可以加快施工进度的优势，但由于板底凹凸不平，需要另外吊顶，使造价有所增加，因此，在工程中不如前两种楼盖形式使用广泛。另一方面，目前国内有关规范和规程关于组合梁的设计条文尚不统一，甚至不够合理14)，特别是剪力连接件（栓钉连接件、槽钢连接件和弯筋连接件）的抗剪承载力设计公式，未能合理地反映剪力连接件的实际受力特性，物理意义也不够明确，而且，部分抗剪连接组合梁的抗弯承载力
收稿目期：2009-05-20
作者简介：刘红梁(1970-），男，湖南邵阳人，高级工程师，博士，主
要从事新型结构体系与结构可靠度方而的研究。 E mail:hgdihl@ 163. com
设计公式额不一致，参照时无所适从。因此，本文只考虑前两种组合梁在正弯矩区段、完全抗剪连接的情况。
4.3.1钢-现浇混凝土组合梁
清华大学[15]做了13根现浇混凝土翼缘钢一混凝土组合梁试件的弯曲试验。试验方案是试件简支，跨中一点或两点对称加载。其中，5根设计为完全剪力连接组合梁试件，8根设计为部分剪力连接组合梁试件。表16列出了试件抗弯承载力及剪力
连接件承受剪力的试验值与计算值的比较结果。表1613根钢一现浇混凝土组合梁承载力[15]比
Resistance(15) ratio of 13 pieces of steel-concrete
Table16
compositebeam
连接件栓钉
槽钢
试件 1-88 SCB-2 SCB3 SCB4 SCB 22 SCB23 SCB-24 SCB25 SCB26 Ll ~1 LI 2 L2 ~1 12 ~2
1.15 1.15 1.13 1.13 1.00 0.83 0.67 0.58 0.42 0.41 0.41 0.52 0.52
加载方式
两点两点一点一点两点
两点喷网点两点两点两点两点
1.73 1.77 1.86 1.83 2.95 3.15 3.34 3.44 3.81 2.65 2.55 1.59 1.66
1.46 1.46 1.66 1.68 1.44 1.39 1.34 1.29 1.21 1.48 1.50 1.34 1.34
