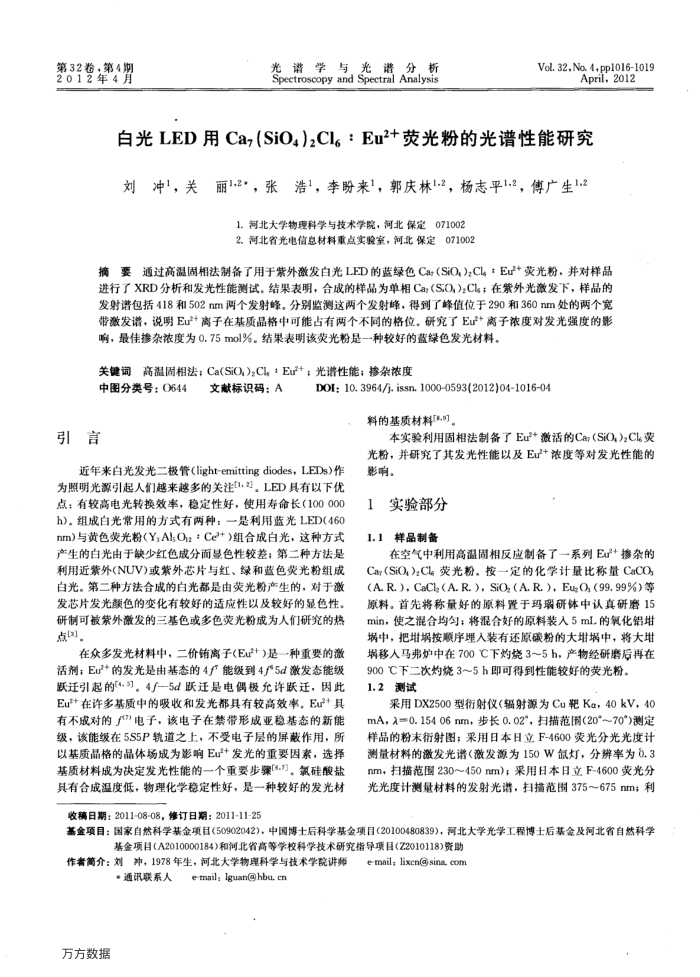

第32卷，第4期 2012年4月
光谱学与光谱分析 Spectroscopy and Spectral Analysis
Vol. 32, No. 4, pp1016-1019
April,2012
自光LED用Caz(SiO4)zCl6：Eu2+荧光粉的光谱性能研究
丽1,2，，张浩1，李盼来1，郭庆林1.2，杨志平1.2，傅广生1,2
刘冲1，关
1.河北大学物理科学与技术学院，河北保定071002 2.河北省光电信息材料重点实验室，河北保定071002
摘要通过高温固相法制备了用于紫外激发白光LED的蓝绿色Cas(SiO,),Cl：Eu+荧光粉，并对样品进行了XRD分析和发光性能测试。结果表明，合成的样品为单相Ca;（S:O,);Cls；在紫外光激发下，样品的发射谱包括418和502nm两个发射峰。分别监测这两个发射峰，得到了峰值位于290和360nm处的两个宽带激发谱，说明Eu2+离子在基质晶格中可能占有两个不同的格位。研究了Eu+离子浓度对发光强度的影
响，最佳掺杂浓度为0.75mol%。结果表明该荧光粉是一种较好的蓝绿色发光材料，关键词高温固相法：Ca(SiO,)：Cl：Eu+光谱性能；掺杂浓度
中图分类号：0644
引言
文献标识码：A
DOI: 10. 3964/i. issn.1000-0593(2012)04-1016-04
料的基质材料[9]。
本实验利用固相法制备了Eu2+激活的Ca（SiO,)zCl荧光粉，并研究了其发光性能以及Eu+浓度等对发光性能的
近年来白光发光二极管（light-emittingdiodes，LEDs）作为照明光源引起人们越来越多的关注1.2。LED具有以下优点：有较高电光转换效率，稳定性好，使用寿命长（100000 h)。组成白光常用的方式有两种：一是利用蓝光LED(460 nm)与黄色荧光粉(YsAl;Oz:Ce+）组合成白光，这种方式产生的白光由于缺少红色成分面显色性较差；第二种方法是利用近紫外(NUV)或紫外芯片与红、绿和蓝色荧光粉组成白光。第二种方法合成的白光都是由荧光粉产生的，对于激发芯片发光颜色的变化有较好的适应性以及较好的显色性。研制可被紫外激发的三基色或多色荧光粉成为人们研究的热点3]
在众多发光材料中，二价销离子(Eu+）是一种重要的激活剂；Eu+的发光是由基态的4能级到4严5d激发态能级跃迁引起的(4.5]。4]—5d跃迁是电偶极允许跃迁，因此 Eu在许多基质中的吸收和发光都具有较高效率。Eu2+其有不成对的7>电子，该电子在禁带形成亚稳基态的新能级，该能级在5S5P轨道之上，不受电子层的屏蔽作用，所以基质晶格的晶体场成为影响Eu2+发光的重要因素，选择基质材料成为决定发光性能的一个重要步骤6.刀。氯硅酸盐其有合成温度低，物理化学稳定性好，是一种较好的发光材
收稿日期：2011-08-08，修订日期：2011-11-25
影响。
实验部分 1.1样品制备
在空气中利用高温固相反应制备了-系列Euz+掺杂的 Ca(SiO,),Cl荧光粉。按一定的化学计量比称量CaCO(A R. ),CaCl(A.R. ), SiO(A.R. ), EuO (99.99%)等原料。首先将称量好的原料置于玛瑙研体中认真研磨15 min，使之混合均匀；将混合好的原料装入5mL的氧化铝埚中，把地埚按顺序埋入装有还原碳粉的大埚中，将大地埚移人马弗炉中在700℃下灼烧3～5h，产物经研磨后再在
900℃下二次灼烧3～5h即可得到性能较好的荧光粉。 1.2测试
采用DX2500型衔衍射仪（辐射源为Cu靶Ka，40kV，40 mA，入=0.15406nm，步长0.02°扫描范围（20°~70°)测定样品的粉末衍射图；采用日本日立F-4600荧光分光光度计测量材料的激发光谱（激发源为150W氙灯，分辨率为0.3 nm，扫描范围230~450nm）；采用日本日立F-4600荧光分光光度计测量材料的发射光谱，扫描范围375～675nm；利
基金项目：国家自然科学基金项目（50902042)，中国博士后科学基金项目（20100480839)，河北大学光学工程博士后基金及河北省自然科学
基金项目（A2010000184)和河北省高等学校科学技术研究指导项目(Z2010118)资助
作者简介：刘冲，1978年生，河北大学物理科学与技术学院讲师
*通讯联系人
万方数据
e-mail; lguan@hbu, cn
e-mail; lixcn@sina, com
