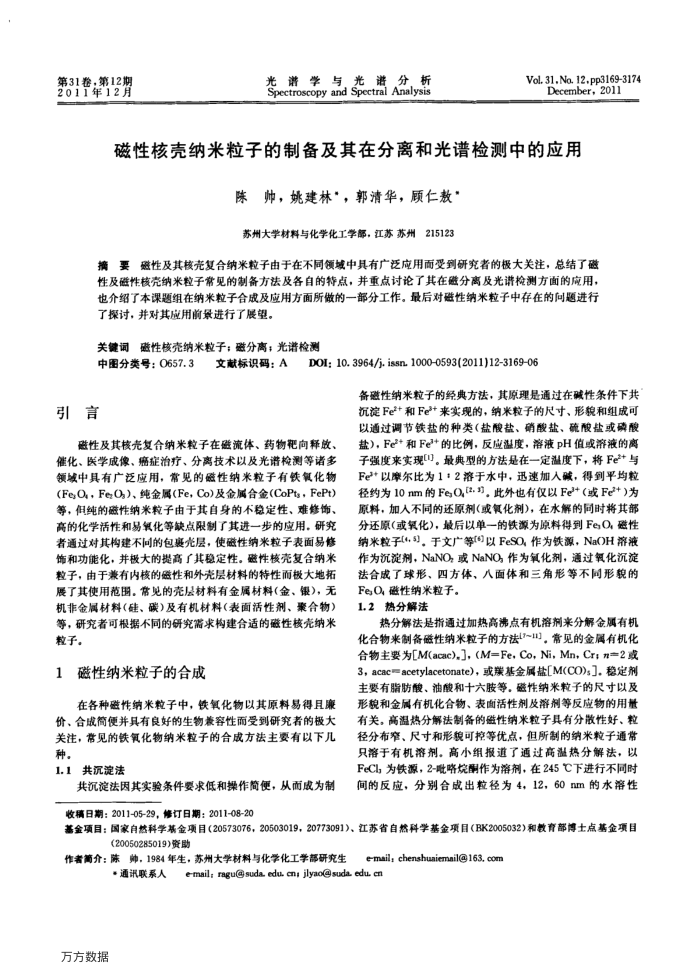

第31卷，第12期 2011年12月
资分，析
光谱
青学与光谱
Spectroscopy and Spectral Analysis
Vol.31.No.12.pp3169-3174 December,2011
磁性核壳纳米粒子的制备及其在分离和光谱检测中的应用
陈帅，姚建林”，郭清华，顾仁敖” 苏州大学材料与化学化工学部，江苏苏州
215123
摘要磁性及其核壳复合纳米粒子由于在不同领域中具有广泛应用面受到研究者的极大关注，总结了磁性及磁性核壳纳米粒子常见的制备方法及各白的特点，并重点讨论了其在磁分离及光谱检测方面的应用，也介绍了本课题组在纳米粒子合成及应用方面所做的一分工作。最后对磁性纳米粒子中存在的问题进行了探讨，并对其应用前景进行了展望。
关键词磁性核壳纳米粒子；磁分离；光谱检测
中图分类号：0657.3
引言
文献标识码：A
DOI; 10. 3964/j. issn. 1000-0593(2011)12-316906
备磁性纳米粒子的经典方法，其原理是通过在碱性条件下共沉淀Fe2+和Fe来实现的，纳米粒子的尺寸、形貌和组成可以通过调节铁盐的种类（盐酸盐、硝酸盐、硫酸盐或磷酸
磁性及其核壳复合纳米粒子在磁流体、药物靶向释放、催化、医学成像、瘤症治疗、分离技术以及光谱检测等诸多领域中具有广泛应用，常见的磁性纳米粒子有铁氧化物(Fe,O，Fe;O)）、纯金属(Fe，Co)及金属合金(CoPts，FePt) 等，但纯的磁性纳米粒子由于其自身的不稳定性、难修饰、高的化学活性和易氧化等缺点限制了其进一步的应用。研究者通过对其构建不同的包寒光层，使磁性纳米粒子表面易修饰和功能化，并极大的提高了其稳定性。磁性核壳复合纳米粒子，由于兼有内核的磁性和外壳层材料的特性而极大地拓展了其使用范围。常见的壳层材料有金属材料（金、银），无机非金属材料（硅、碳）及有机材料（表面活性剂、聚合物）等，研究者可根据不同的研究需求构建合适的磁性核壳纳米粒子。
磁性纳米粒子的合成 1
在各种磁性纳米粒子中，铁氧化物以其原料易得且廉价、合成简便并具有良好的生物兼容性而受到研究者的极大关注，常见的铁氧化物纳米粒子的合成方法主要有以下几种。
1.1共沉淀法
共沉淀法因其实验条件要求低和操作简便，从而成为制
盐），Fe2+和Fe+的比例，反应温度，溶液pH值或溶液的离子强度来实现。最典型的方法是在一定温度下，将Fe+与 Fe+以率尔比为112溶于水中，迅速加人碱，得到平均粒径约为10nm的Fe;O,[2.。此外也有仅以Fe+（或Fe+)为原料，加人不同的还原剂（或氧化剂)，在水解的同时将其部分还原（或氧化)，最后以单一的铁源为原料得到FeO，磁性纳米粒子(+,5)，于文广等*)以FeSO，作为铁源，NaOH溶液作为沉淀剂，NaNO：或NaNO，作为氧化剂，通过氧化沉淀法合成了球形、四方体、八面体和三角形等不同形貌的
FeO磁性纳米粒子。 1.2热分解法
热分解法是指通过加热高沸点有机溶剂来分解金属有机化合物来制备磁性纳米粒子的方法7~]，常见的金属有机化合物主要为[M(acac),J，（M=Fe，Co，Ni，Mn，Cr；n=2或 3，acac=acetylacetonate)，或滕基金属盐[M(CO)s]。稳定剂主要有脂肪酸、油酸和十大胺等。磁性纳米粒子的尺寸以及形貌和金属有机化合物、表面活性剂及溶剂等反应物的用量有关。高温热分解法制备的磁性纳米粒子具有分散性好、粒径分布窄、尺寸和形可控等优点，但所制的纳米粒子通常只溶于有机溶剂。高小组报道了通过高温热分解法，以 FeCl,为铁源，2-吡咯烷酮作为溶剂，在245℃下进行不同时间的反应，分别合或出粒径为4，12，60nm的水溶性
收稿日期：2011-05-29，修订日期：2011-08-20
基金项目：国家自然科学基金项目（20573076，20503019，20773091)、江苏省自然科学基金项目（BK2005032）和教育部博士点基金项目
(20050285019)资助
作者简介：陈师，1984年生，苏州大学材料与化学化工学部研究生
.通讯联系人
万方数据
e-mail; chenshuaiemail@163,com
e-mail; ragusuda edu, cn; jlyao@suda edu cn
