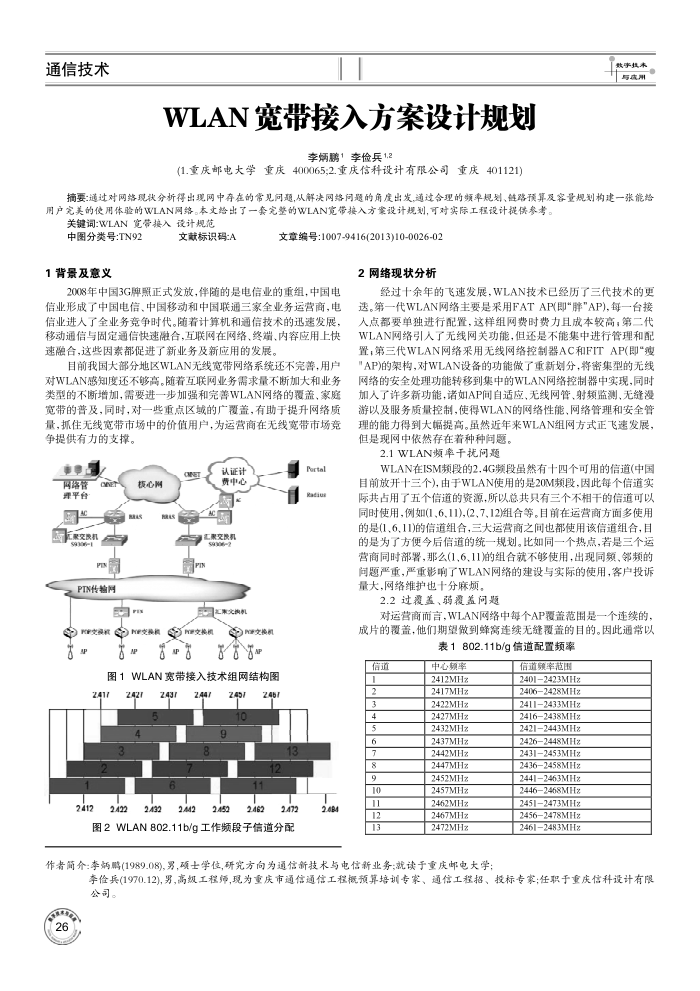

通信技术
WLAN宽带接入方案设计规划
李炳鹏1李俭兵1.2
(1.重庆邮电大学重庆400065;2.重庆信科设计有限公司重庆401121)
数事势导在用
摘要：通过对网络现状分析得出现网中存在的常见问题，从解决网络同题的角度出发通过合理的频率规划、链路预算及容量规划构建一张能给用户完美的使用体验的WLAN网络。本文给出了一套究整的WLAN宽带接入方索设计规划，可对实际工程设计提供参考。
关键词:WLAN宽带接入设计规范
中图分类号：TN92 1背景及意义
文献标识码:A
文章编号：1007-9416(2013)10-0026-02
2网络现状分析
2008年中国3G牌照正式发放，律随的是电信业的重组，中国电信业形成了中国电信、中国移动和中国联通三家全业务运营商，电信业进人了全业务竞争时代。随着计算机和通信技术的迅速发展，移动通信与固定通信快速融合，互联网在网络、终端、内容应用上快速融合，这些因素都促进了新业务及新应用的发展。
目前我国大部分地区WLAN无线宽带网络系统还不完善，用户对WLAN感知度还不够高。随着互联网业务需求量不断加大和业务类型的不断增加，需要进一步加强和完善WLAN网络的覆盖、家庭宽带的善及，同时，对一些重点区域的广覆盖，有助于提升网络质量，抓住无线宽带市场中的价值用户，为运营商在无线宽带市场竞争提供有力的支撑。
CHNET
网落管理平台
ON
核心网
BELS
家文质科
四 PTN传抽网
Rats
认证计费中心
聚交势机 i
汇果文换剂
摄我变装
文技社
AP
实换
图1WLAN宽带接入技术组网结构图
2417
2412
2427 4
2.422
2437
2.432
2.447
2.442
2.451 9
2.452
2467 12
11
2.462
3
2.472
图2WLAN802.11b/g工作频段子信道分配
Pertal Radiun
2.684
经过十余年的飞速发展，WLAN技术已经历了三代技术的更送,第一代WLAN网络主要是采用FATAP(即"胖"AP).每一台接人点都要单独进行配置，这样组网费时费力且成本较高，第二代 WLAN网络引人了无线网关功能，但还是不能集中进行管理和配置，第三代WLAN网络采用无线网络控制器AC和FITAP(即""AP)的架构，对WLAN设备的功能做了重新划分，将密集型的无线网络的安全处理功能转移到集中的WLAN网络控制器中实现，同时加人了许多新功能，诸如AP间自适应、无线网管、射频监测、无缝漫游以及服务质量控制，使得WLAN的网络性能、网络管理和安全管理的能力得到大幅提高。虽然近年来WLAN组网方式正飞速发展，但是现网中依然存在着种种间题。
2.1WLAN频率干扰同题
WLAN在ISM频段的2.4G频段虽然有十四个可用的信道(中国目前放开十三个)，由于WLAN使用的是20M频段，因此每个信道实际共占用了五个信道的资源，所以总共只有三个不相于的信道可以同时使用，例如(1,6,11),(2,7,12)组合等。目前在运营商方面多使用的是(1、6.11)的信道组合，三大运营商之间也都使用该信道组合，目的是为了方便今后信道的统一规划。比如同一个热点，若是三个运营商同时部署，那么(1、6、11)的组合就不够使用，出现同颠，邻频的问题严重，严重影响了WLAN网络的建设与实际的使用，客户投诉量大，网络维护也十分麻烦。
2.2过覆盖、弱覆盖问题
对运营商而言，WLAN网络中每个AP覆盖范围是一个连续的，成片的覆盖，他们期望做到蜂离连续无缝覆盖的目的。因此通常以
表1802.11b/g信道配置频率
信道 2 3 4 5 6 7 8 9 10
12 13
中心频率 2412MHz 2417MHz 2422MHz 2427MHz 2432MHz 2437MHz 2442MHz 2447MHz 2452MHz 2457MHz 2462MHz 2467MHz 2H
作者简介：李鹏(1989.08),男，项士学位,研究方向为通信新技术与电信新业务；就读于重庆邮电大学
信道频率范围 24012423MHz 24062428MHz 24112433MHz 24162438MHz 24212443MHz 24262448MHz 24312453MHz 24362458MHz
24462468MHz 24512473MHz 24562478MHz
李俭兵(1970.12),男，高级工程师，现为重庆市通信通信工程概预算培训专家、通信工程招、投标专家；任职于重庆信科设计有限公司。
