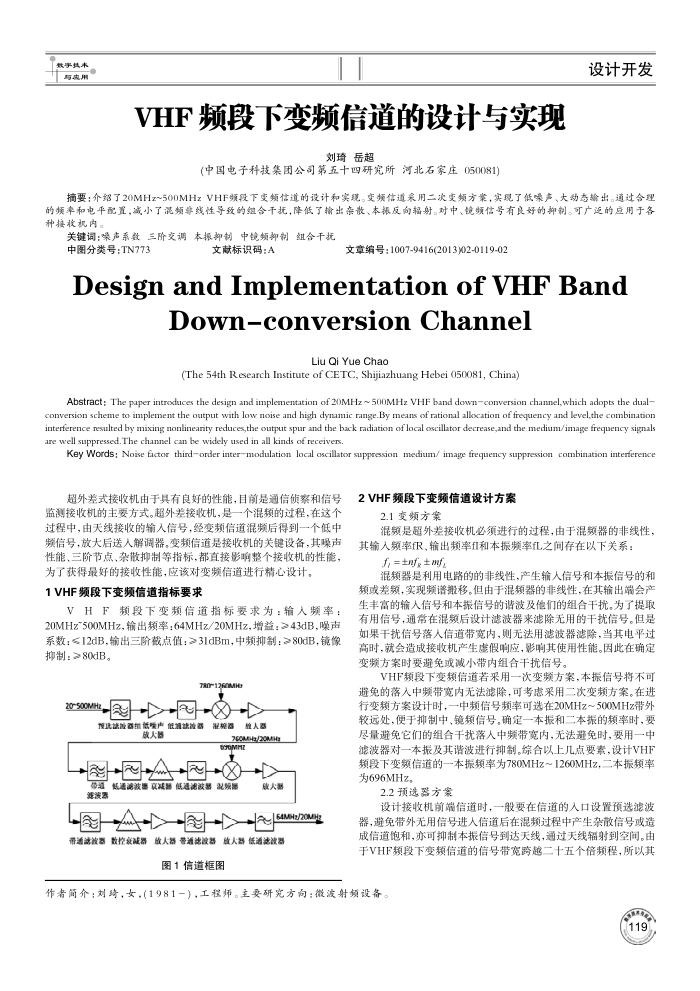

VHF频段下变频信道的设计与实现
刘琦岳超
(中国电子科技集团公司第五十四研究所河北石家庄050081)
设计开发
摘要：介绍了20MHz~500MHzVHF频段下变频信道的设计和实。变频信道采用二次变频方案，实现了低噪声、大动态输出。通过合理的频率和电平配置，减小了瀛频非线性导致的组合干抗抚，降低了输出杂散、本振反向辑射。对中、镜频信号有良好的抑制。可广泛的应用于各种接妆机内。
关键词：噪声系数三阶交调本振抑制中镜频抑制组合干扰
中图分类号：TN773
文献标识码：A
文章编号：1007-9416(2013)02-0119-02
Design and Implementation of vHF Band
Down-conversion Channel
Liu Qi Yue Chao
(The 54th Research Institute of CETC, Shijiazhuang Hebei 050081, China)
Abstract: The paper introduces the design and implementation of 20MHz ~ 500MHz VHF band downconversion channel,which adopts the dual-conversion scheme to implement the output with low noise and high dynamic range.By means of rational allocation of frequency and level,the combination interference resulted by mixing nonlinearity reduces,the output spur and the back radiation of local oscillator decrease,and the medium/image frequency signals are wellsuppressed.The channel can be widely used in all kinds of receivers.
Key Words: Noise fictor thirdorder intermodulation local oscillator suppression medium/ image frequency suppression combination interference
超外差式接收机由于具有良好的性能，目前是通信侦察和信号监测接收机的主要方式。超外差接收机，是一个混频的过程，在这个过程中，由天线接收的输入信号，经变频信道混频后得到一个低中频信号，放大后送人解调器，变频信道是接收机的关键设备，其噪声性能、三阶节点、杂散抑制等指标，都直接影响整个接收机的性能，
为了获得最好的接收性能，应该对变频信道进行精心设计， 1VHF频段下变频信道指标要求
VHF频段下变频信道指标要求为：输人频率： 20MHz~500MHz,输出频率：64MHz/20MHz,增益：≥43dB.噪声系数：≤12dB，输出三阶截点值：>31dBm，中频抑制：>80dB，镜像抑制：>80dB。
图
报选试险器组低要声低通试放器
避提器验人器
改大器
760MHz/20MH e
R
净道低适流液京减品低通选效器比频器
速激费
歇大器
上图图实家保管家聚容装管我开盗装实典
图1信道框图
2VHF频段下变频信道设计方案
2.1变频方案
混额是超外差接收机必须进行的过程，由于混额器的非线性。其输入频率fR，输出频率和本振频率L之间存在以下关系：
J, =±nf,±mf
混频器是利用电路的的非线性，产生输人信号和本振信号的和频或差颠，实现频谱搬移。但由于混频器的非线性，在其输出端会产生丰富的输人信号和本振信号的谱波及他们的组合干扰，为了提取有用信号，通常在混频后设计滤波器来滤除无用的干扰信号。但是如果于扰信号落人信道带宽内，则无法用滤波器滤除，当其电平过高时，就会造成接收机产生虚假响应，影响其使用性能。因此在确定变频方案时要避免或减小带内组合干扰信号。
VHF频段下变频信道若采用一次变频方案，本振信号将不可避免的落入中频带宽内无法滤除，可考虑采用二次变频方案。在进行变频方案设计时，一中频信号频率可选在20MHz~500MHz带外较远处，便于押制中，镜频信号，确定一本振和二本振的频率时，要尽量避免它们的组合干扰落人中频带宽内，无法避免时，要用一中滤波器对一本振及其谱波进行抑制，综合以上几点要素，设计VHF 频段下变频信道的一本振频率为780MHz~1260MHz，二本振频率为696MHz
2.2预选器方案
设计接收机前端信道时，一般要在信道的人口设置预选滤波器，避免带外无用信号进人信道后在混频过程中产生杂散信号或造成信道饱和，亦可抑制本振信号到达天线，通过天线辐射到空间。由于VHF频段下变频信道的信号带宽跨越二十五个倍频程，所以其
作者简介；刘琦，女，（1981-），工程师。主要研究方向：微波射频设备
