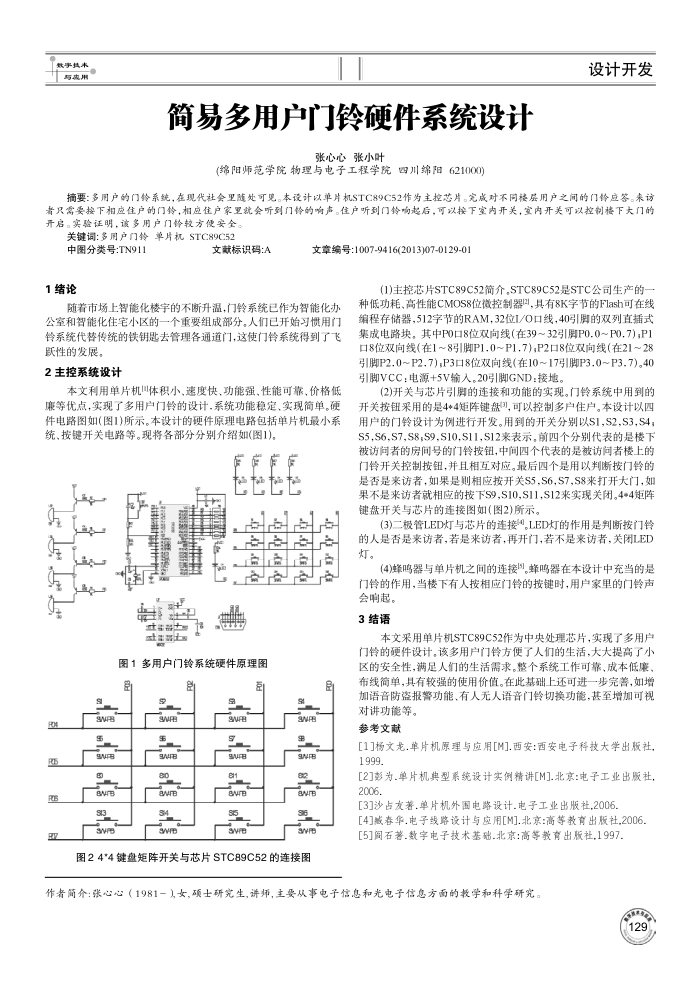

简易多用户门铃硬件系统设计
张心心张小叶
(绵阳师范学院物理与电子工程学院四川绵阳621000)
设计开发
摘要：多用户的门龄系统，在现代社会里随处可见。本设计以单片机STC89C52作为主控芯片。完成对不同楼层用户之间的门龄应答。来访者只需要按下相应住户的门铃，相应住户家里就会听到门龄的响声。住户听到门龄响起后，可以按下室内开关，内开关可以控制楼下大门的开启。实验证明，该多用户门龄较方便安全
关键调：多用户门铃单片机STC89C52
中图分类号:TN911 1绪论
文献标识码：A
文章编号:1007-9416(2013)07-0129-01
(1)主控芯片STC89C52简介，STC89C52是STC公司生产的
随着市场上智能化楼宇的不断升温，门铃系统已作为智能化办公室和智能化住宅小区的一个重要组成部分。人们已开始习惯用门铃系统代替传统的铁钥匙去管理各通道门，这使门会系统得到了飞跃性的发展。
2主控系统设计
本文利用单片机体积小，遵度快、功能强、性能可靠、价格低廉等优点，实现了多用户门铃的设计.系统功能稳定、实现简单。硬件电路图如(图1)所示。本设计的硬件原理电路包括单片机最小系统，按键开关电路等。现将各部分分别介绍如(图1)。
拉插板 LLL
电电电电建七迎电心
牌 stmte
图1多用户门铃系统硬件原理图朗
SNFB
R
S
R RS
SNFE BNrB Swre
SWB gwre ave sw
SNFB S Sure
BwrB 8 Svre
SNB SNB Ue 36 w
图24*4键盘矩阵开关与芯片STC89C52的连接图
种低功耗，高性能CMOS8位微控制器，具有8K字节的Flash可在线编程存储器，512字节的RAM，32位I/O口线，40引脚的双列直插式集成电路块。其中P0口8位双向线（在39～32引脚P0.0～PO.7)，P1 口8位双向线（在1~8引脚P1.0~P1.7)，P2日8位双向线（在21~28 号脚P2.0~P2.7),P3口8位双向线(在10~17号脚P3.0~P3.7)40 引脚VCC：电源+5V输入20引脚GND：接地。
(2)开关与芯片引脚的连接和功能的实现。门铃系统中用到的开关按钮采用的是4*4矩阵键盘，可以控制多户住户。本设计以四用户的门铃设计为例进行开发。用到的开关分别以S1,S2,S3,S4， S5,S6,S7,S8,S9,S10,S11,S12来表示，前四个分别代表的是楼下被访问者的房间号的门铃按钮，中间四个代表的是被访问者楼上的门会开关控制按钮，并且相互对应。最后四个是用以判断按门铃的是否是来访者，如果是则相应按开关S5,S6,S7,S8来打开大门，如果不是来访者就相应的按下S9，S10,S11.S12来实现关闭4*4矩阵键盘开关与芯片的连接图如(图2)所示。
(3)二极管LED灯与芯片的连接",LED灯的作用是判断按门铃的人是否是来访者，若是来访者再开门,若不是来访者，关LED 灯。
(4)蜂鸣器与单片机之间的连接。蜂鸣器在本设计中充当的是门会的作用，当楼下有人按相应门会的按键时，用户家里的门铃声
会响起。 3结语
本文采用单片机STC89C52作为中央处理芯片，实现了多用户门会的硬件设计，该多用户门会方使了人们的生活，大大提高了小区的安全性，满足人们的生活需求。整个系统工作可靠，成本低廉、布线简单，具有较强的使用价值。在此基础上还可进一步完善，如增加语音防盗报警功能、有人无人语音门铃切换功能，基至增加可视
对讲功能等。参考文献
[1]杨文龙.单片机原理与应用[M].西安：西安电子科技大学出版社， 1999.
[2]彭为.单片机典型系统设计实例精讲[M].北京：电子工业出版社， 2006.
[3]沙占友著.单片机外围电路设计.电子工业出版社,2006.
[4]藏春华.电子线路设计与应用[M].北京：高等教育出版社,2006.[5]间石著.数字电子技术基础.北京：高等教育出版社,1997.
作者简介：张心心（1981一）女，硕士研究生，讲师，主要从事电子信息和光电子信息方面的教学和科学研究，
