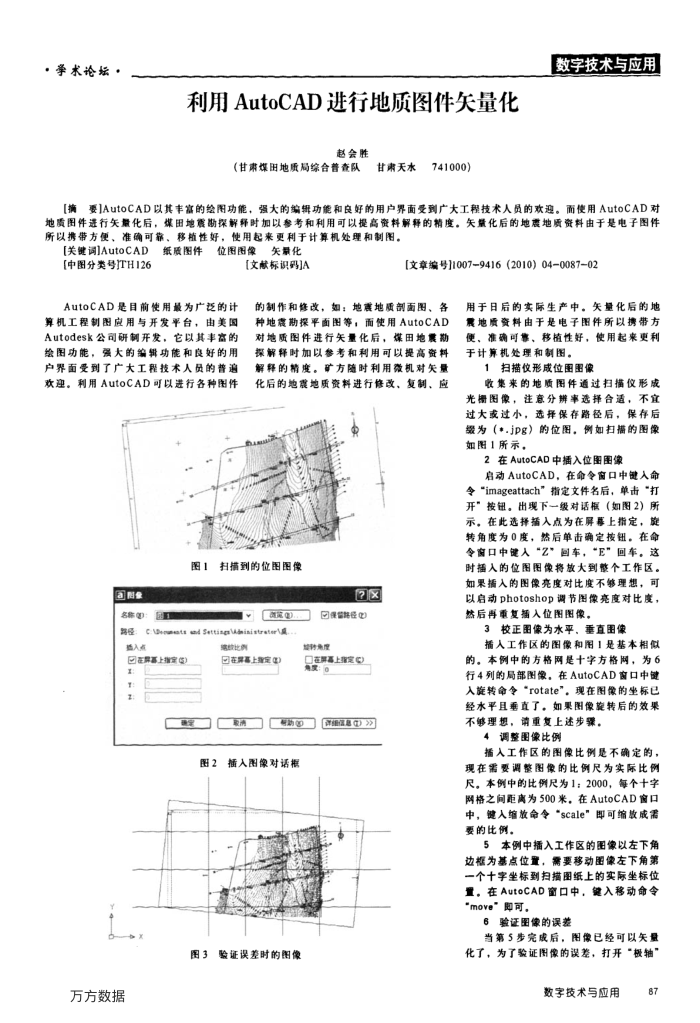

利用AutoCAD进行地质图件矢量化
赵会胜
（甘肃煤田地质局综合普查队
甘肃天水
741000）
数字技术与应用
[摘要AutoCAD以其丰富的绘图功能，强大的编辑功能和良好的用户界面受到广大工程技术人员的欢迎。而使用AutoCAD对地质图件进行失量化后，煤田地震勘探解释时加以参考和利用可以提高资料解释的精度。失量化后的地震地质资料由于是电子图件所以携带方便、准确可靠、移植性好，使用起来更利于计算机处理和制图。
[关键词]AutoCAD
纸质图件位图图像失景化
[中图分类号]TH126
[文献标识码]A
AutoCAD是目前使用最为广泛的计算机工程制图应用与开发平台，由美国 Autodesk公司研制开发，它以其丰富的绘图功能，强大的编辑功能和良好的用户界面受到了广大工程技术人员的普遍欢迎。利用AutoCAD可以进行各种图件
[文章编号]1007-9416（2010）04008702
的制作和修改，如：地震地质剖面图、各种地震勘探平面图等，而使用AutoCAD 对地质图件进行失量化后，煤田地震勤探解释时加以参考和利用可以提高资料解释的精度。矿方随时利用微机对失量化后的地震地质资料进行修改，复制、应
图1扫描到的位图图像
a用全名路径监入点
在解高上指宝）
万方数据
a宽Q
ad SettisgnAninistreterA
缩数比病
在常高上指定4）
区
团保警路径增转免度
口在屏高上家定
助0
图2
插入图像对话框
图3验证误差时的图像
详息
用于日后的实际生产中。失量化后的地囊地质资料由于是电子图件所以携带方便、准确可事、移植性好，使用起来更利于计算机处理和制图。
1
扫描仪形成位图用像
收集来的地质图件通过扫描仪形成光栅图像，注意分携率选择合适，不宜过大或过小，选择保存路径后，保存后缓为（*.jpg）的位图，例如扫描的图像如图1所示，
2在AutoCAD中插入位图图像
启动AutoCAD，在命令窗口中键入命令“imageattach”指定文件名后，单击“打开”按钮。出现下一级对话框（如图2）所示。在此选择插入点为在屏上指定，旋转角度为0度，然后单击确定按钮。在命令窗口中键人“Z国车，“E”回车，这时插入的位图图像将放大到整个工作区。如果插入的图像亮度对比度不够理想，可以启动photoshop调节图像亮度对比度，然后再重复插入位图图像，
校正图像为水平。垂直围像 3
插人工作区的图像和图1是基本相似的。本例中的方格网是十字方格网，为6 行4列的局部图像，在AutoCAD窗口中键入旅转命令“rotate”，现在图像的坐标已经水平且垂直了，如果图像旋转后的效果不够理想，请重复上述步骤。
4调整图像比例
插入工作区的图像比例是不确定的，现在需要调整图像的比例尺为实际比例尺。本例中的比例尺为1：2000，每个十字网格之间距离为500米，在AutoCAD窗口中，键人缩放命令"scale"即可缩放成需要的比例。
本例中插入工作区的图像以左下角 5
边框为基点位置，需要移动图像左下角第一个十字坐标到扫描图纸上的实际坐标位置。在AutoCAD窗口中，键入移动命令"move”即可，
6验证图像的误差
当第5步完成后，图像已经可以失量化了，为了验证图像的误差，打开“极轴”
