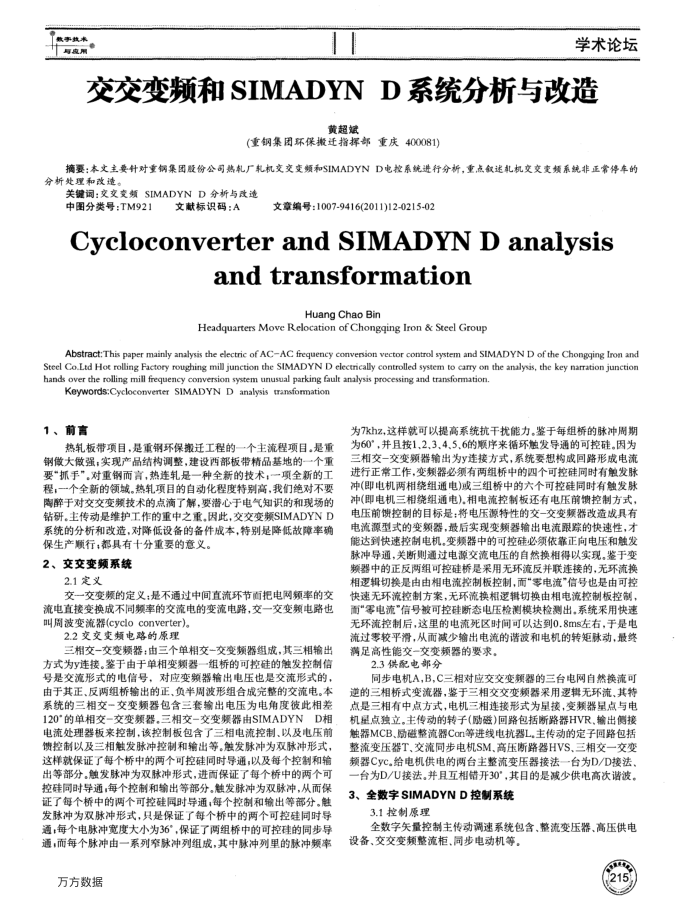

交交变频和SIMADYND系统分析与改造
黄超斌
(重钢集团环保搬迁指挥部重庆400081)
摘要：本文主要针对重钢集团股份公司热轧厂机机交交变频和SIMADYND电控系统进行分析，重点叙述轧机交交变频系统非正常停车的分析处理和改造。
关键调：文交变频SIMADYND分析与改造中图分类号：TM921
文献标识码：A
文章编号：1007-9416(2011)12-0215-02
Cycloconverter and SIMADYN D analysis
andtransformation
Huang Chao Bin
Headquarters Move Relocation of Chongqing Iron & Steel Group
Abstract:This paper mainly analysis the electric of ACAC frequency conversion vector control system and SIMADYN D of the Chongging Iron and Steel Co.Ltd Hot rolling Factory roughing miljunction the SIMADYN D electrically controlled system to carry on the analysis, the key nafration junction hands over the rolling mill frequency conversion system unusual parking fault analysis processing and transfomation.
Keywords:Cycloconverter SIMADYN D analysis transformation
1、前言
热轧板带项目，是重钢环保搬迁工程的一个主流程项目。是重钢做大做强，实现产品结构调整，建设西部板带精品基地的一个重要“抓手”对重钢而言，热连轧是一种全新的技术；一项全新的工程，一个全新的领城。热轧项目的自动化程度特别高，我们绝对不要醇于对交交变频技术的点滴了解，要潜心于电气知识的和现场的钻研。主传动是维护工作的重中之重，因此，交交变频SIMADYND 系统的分析和改造，对降低设备的备件成本，特别是降低故障率确
保生产顺行；都具有十分重要的意义。 2、交交变频系统
2.1定义
交一交变频的定义：是不通过中间直流环节面把电网频率的交流电直接变换成不同频率的交流电的变流电路，交一交变频电路也叫周波变流器(cycloconverter)。
2.2交交变频电路的原理
三相交一交变频器：由三个单相交一交变频器组成，其三相输出方式为y连接。鉴于由于单相变频器一组桥的可控硅的触发控制信号是交流形式的电信号，对应变频器输出电压也是交流形式的，由于其正、反两组桥输出的正、负半周波形组合成完整的交流电。本系统的三相交一交变频器包含三套输出电压为电角度彼此相差 120"的单相交-交变频器，三相交-交变频器由SIMADYND相电流处理器板来控制，该控制板包含了三相电流控制、以及电压前馈控制以及三相触发脉冲控制和输出等。触发脉冲为双脉冲形式，这样就保证了每个桥中的两个可控硅同时导通，以及每个控制和输出等部分。触发脉冲为双脉冲形式，进而保证了每个桥中的两个可控硅间时导通，每个控制和输出等部分。触发脉冲为双脉冲，从而保证了每个桥中的两个可控硅同时导通，每个控制和输出等部分。触发脉冲为双脉冲形式，只是保证了每个桥中的两个可控硅同时导通，每个电脉冲宽度大小为36"，保证了两组桥中的可控硅的同步导通，而每个脉冲由一系列牵脉冲列组成，其中脉冲列里的脉冲频率
万方数据
为7khz,这样就可以提高系统抗干扰能力。鉴于每组桥的脉冲周期为60"，并且按1.2.3、4.5.6的顺序来循环触发导通的可控硅。因为三相交-交变额器输出为y连接方式，系统要想构成回路形成电流进行正常工作，变频器必领有两组桥中的四个可控硅同时有触发脉冲(即电机两相绕组通电)或三组桥中的六个可控硅同时有触发脉冲(即电机三相绕组通电).相电流控制板还有电压前馈控制方式，电压前馈控制的目标是：将电压源特性的交-交变频器改造发具有电流源型式的变频器，最后实现变频器输出电流跟踪的快速性，才能达到快速控制电机。变频器中的可控硅必须依靠正向电压和触发脉冲导通，关断则通过电源交流电压的自然换相得以实现。鉴于变频器中的正反两组可控硅桥是采用无环流反并联连接的，无环流换相逻辑切换是由由相电流控制板控制，而零电流"信号也是由可控快速无环流控制方案，无环流换相逻辑切换由相电流控制板控制，面零电流“信号被可控硅断态电压检测模块检测出。系统采用快速无环流控制后，这里的电流死区时间可以达到0.8ms左右，于是电流过零较平滑，从而减少输出电流的请波和电机的转矩脉动，最终
满足高性能交一交变频器的要求。 2.3供配电部分
同步电机A，B，C三相对应交交变频器的三台电网自然换流可逆的三相桥式变流器，鉴于三相交交变频器采用逻辑无环流、其特点是三相有中点方式，电机三相连接形式为星接，变频器星点与电机点独立。主传动的转子（励磁）回路包括断路器HVR，输出侧接触器MCB、励磁整流器Con等进线电抗器L，主传动的定子回路包括整流变压器T、交流同步电机SM、高压断路器HVS、三相交一交变额器Cyc。给电机供电的两台主整流变压器接法一台为D/D接法、一台为D/U接法。并且互相错开30"，其目的是减少供电高次谐波。
3、全数字SIMADYND控制系统
3.1控制原理
全数字失量控制主传动调速系统包含、整流变压器、高压供电设备、交交变频整流柜、同步电动机等。
