LabVIEW和Matlab在雷达系统仿真中的应用
张廷军
(华北理工大学河北唐山063009)
摘要：为了使雷达系统更接近真实雷达效果并充分利用Matlab强大的数据计算分新能力与LabVIEW优起强大的图像界面设计能力，我们先应用 Matlab设计优化算法,热后用LabVIEW与其联合仿真，最终实境LabVIEW伤真结累与Matlab设计结累相同。文章对于相对简单的线性调频脉冲压缩雷达系统进行试验，通过试验证明北方法可行,并验证了相关结论。
关键词：需达系统仿真线性调频联合
中图分类号:TN955 1引言
文献标识码:A
近年来，数字信号处理技术、电子技术及计算机技术的革命性发展，使得雷达仿真技术有了新的发展。因此雷达模拟仿真成为性能测试过程中不可缺少的重要方式。Matab是现在非常受欢迎的拥有强大的数据计算分析能力的软件。信息与计算机技术通过不断的发展，各个领域对数据计算的能力都有广泛的需求，是雷达模拟仿真的重要工具Matlab的循环的执行速度、符号计算功能较弱，界面开发能力较差。LabVIEW是由美国国家仪器公司研制开发的面向对象的图形化编程语言，根据需求，用户可以设计相应的仪器系统 LabVIEW提供众多输人控件和显示控件用于创建用户界面。创建用户界面后，可用V和结构来添加代码，从而控制前面板对象。因此结合两者的优点，可以通过LabVIEW来实现Matlab所设计与改进的雷达模拟仿真系统，这样结合当进行雷达系统仿真时可以得到更优秀的交互界面，便于操作并能将雷达系统仿真效率大大提高。 2LabVIEW与Matlab相结合在雷达系统仿真中的应用
2.1雷达信号仿真原理简介
下面对一个具体实例"线性调频(LinearFrequencyModu-lation LFM)脉压雷达"进行仿真讨论ll-2]。
脉冲压缩雷达通过发射宽脉冲信号，然后经过对回波的接收与
200
文章编号：1007-9416(2016)08-0055-02
处理输出窄脉冲信号的雷达。首先将发射的宽脉冲进行编码，然后在接收机中采用匹配滤波的方法处理，之后便可获得脉冲压缩效果的信号。脉冲压缩技术的提出很好的解决了当在发射端发射大的时宽、带宽信号时，可以提高信号的速度分辨力以及速度测量的精确度，而在雷达的接收端，将宽的脉冲信号通过压缩将其变为窄脉冲信号，用来将雷达对目标距离向的分辨精度以及分辨力提高。脉冲压缩雷达的发射信号最常使用的是LFM信号，在接收端的脉冲压缩采用匹配滤波器(Matched Filter)来实现(4]。雷达(radio detection andranging)是用无线电的方法来发现目标并进一步探测它们的位置、速度等参数的设备。
线性调频信号也被叫做Chirp信号，它的的数学表达式为
s(t) = rect (-
/2r(/,+）
式(1)中fe表示载被频率，reer（云）是矩形信号，K=
(1) 是
Chirp的调频斜率，因此线性调频信号的瞬时题率为 f+Kr(-T/2≤t≤T/2),将(1)式的信号表达式重写表示为：
s(r) = S(0)e/2g,)
(2)
式(2)中S(t)为s(t)的复包络且幅频特性相同，只是在中心频率上
有所差异，所以，当用Matlab进行伤真时，只要考患S(t)即可。 Pore

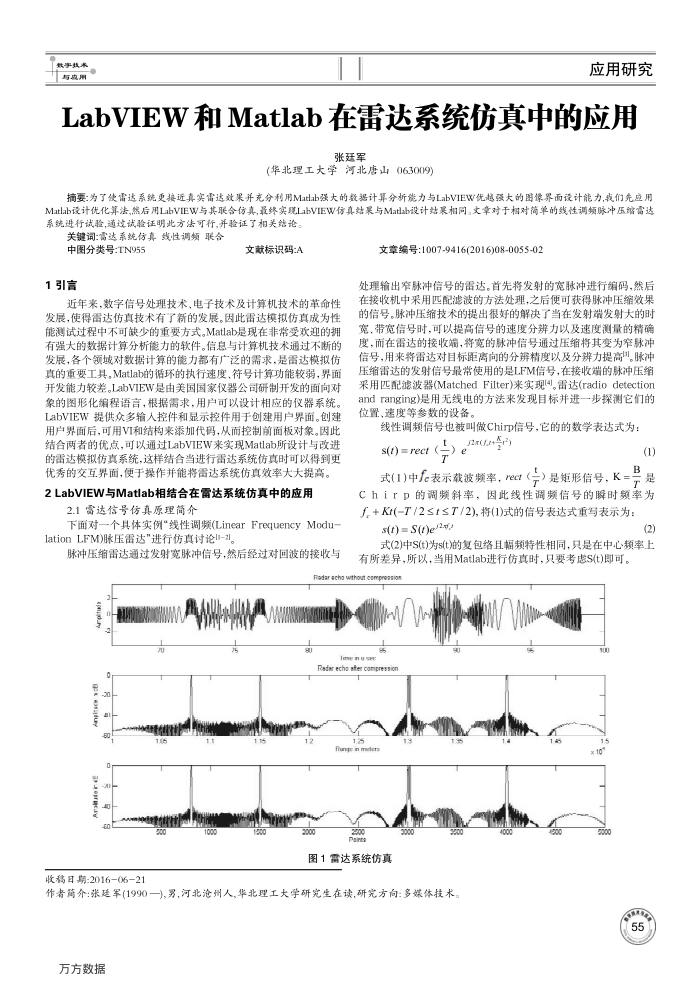

图1需达系统仿真
收稿日期：201606-21
作者简介：张廷军(1990一),男河北沧州人,华北理工大学研究生在读,研究方向：多媒体技术万方数据
