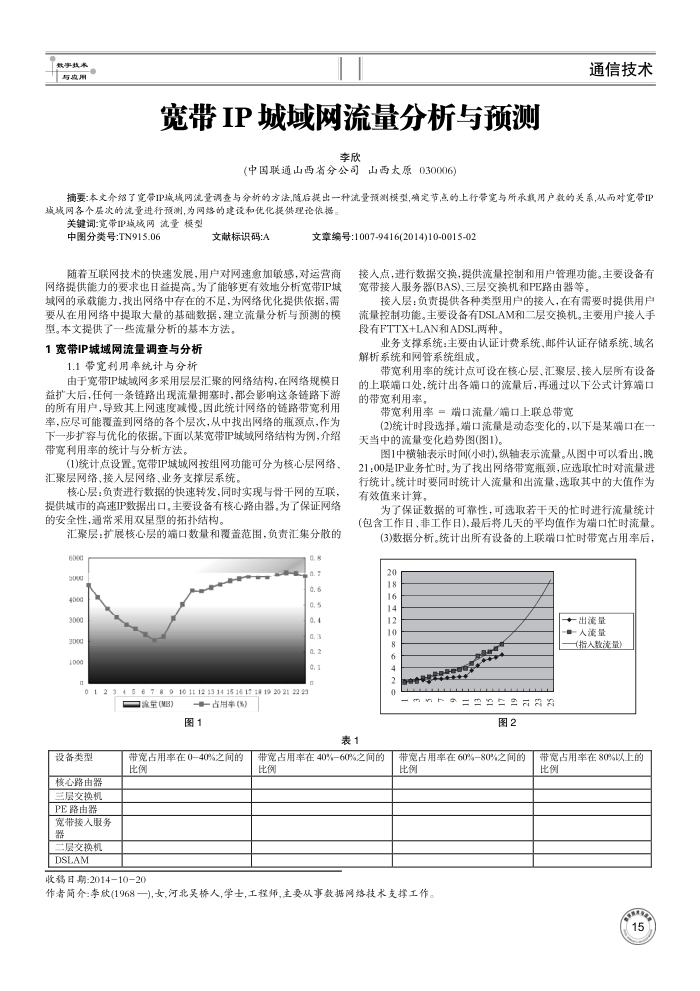

宽带IP城域网流量分析与预测
李欣
(中国联通山西省分公司山西太原030006)
通信技术
摘要：本文介绍了宽带IP城域网流量调查与分析的方法,随后提出一种流量预测模型，确定节点的上行带宽与所承载用户数的关系，从而对宽带IP 或或网各个层次的流量进行预测，为网络的建设和优化提供理论依据。
关键词：宽带IP成域网流量模型中图分类号：TN915.06
文献标识码:A
文章编号:1007-9416(2014)10-0015-02
随着互联网技术的快速发展，用户对网速愈加敏感，对运营商网络提供能力的要求也日益提高。为了能够更有效地分析宽带IP城域网的承载能力，找出网络中存在的不足，为网络优化提供依据，需要从在用网络中提取大量的基础数据，建立流量分析与预测的模
型。本文提供了一些流量分析的基本方法。 1宽带IP城域网流量调查与分析
1.1带宽利用率统计与分析
由于宽带IP城域网多采用层层汇聚的网络结构，在网络规模目益扩大后，任何一条链路出现流量拥塞时，都会影响这条链路下游的所有用户，导致其上网速度减慢。因此统计网络的链路带宽利用率，应尽可能覆盖到网络的各个层次，从中找出网络的瓶颈点，作为下一步扩容与优化的依据。下面以某宽带IP城域网络结构为例，介绍带宽利用率的统计与分析方法，
(1)统计点设置。宽带IP城域网按组网功能可分为核心层网络、汇聚层网络、接人层网络、业务支撑层系统，
核心层：负责进行数据的快速转发，同时实现与骨干网的互联，提供城市的高速IP数据出口。主要设备有核心路由器。为了保证网络的安全性，通常采用双星型的拓扑结构，
汇聚层：扩展核心层的端口数量和覆盖范围，负责汇集分散的
60(0 SAA 400 3000 2000 1000
0. 8 0. 6 0.5 0. 4 0.3 0. 2 0.
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 29
源量(MIB)
设备类型核心路由器三层交换机 PE路由器宽带接入服务器
二层交换机 DSLAM
=占用率(%) 图1
接入点，进行数据交换，提供流量控制和用户管理功能。主要设备有宽带接人服务器(BAS).三层交换机和PE路由器等。
接人层：负责提供各种类型用户的接人，在有需要时提供用户流量控制功能。主要设备有DSLAM和二层交换机。主要用户接人手段有FTTX+LAN和ADSL两种。
业务支撑系统：主要由认证计费系统、邮件认证存储系统，域名解析系统和网管系统组成。
带宽利用率的统计点可设在核心层、汇聚层、接人层所有设备的上联端口处，统计出各端口的流量后，再通过以下公式计算端口的带宽利用率。
带宽利用率=端口流量/端口上联总带宽
(2)统计时段选择。端口流量是动态变化的，以下是某端口在一天当中的流量变化趋势图(图1)。
图1中横轴表示时间(小时)，纵轴表示流量。从图中可以看出，晚 21:00是IP业务忙时。为了找出网络带宽瓶颈，应选取忙时对流量进行统计。统计时要同时统计人流量和出流量，选取其中的大值作为有效值来计算。
为了保证数据的可靠性，可选取若干天的忙时进行流量统计(包含工作目、非工作目)，最后将几天的平均值作为端口忙时流量。
(3)数据分析。统计出所有设备的上联端口忙时带宽占用率后，
20 18 16
14 12 10
表1
带宽占用率在0-40%之间的比例
收移日期：2014-10-20
带宽占用率在40%-60%之间的比例
03 图2
带宽占用率在60%-80%之间的比例
作者简介：李欣(1968一),女,河北吴桥人,学士，工程师,主要从事数据网络技术支撑工作。
+出流量人流量（指人数流量)
带宽占用率在80%以上的比例
