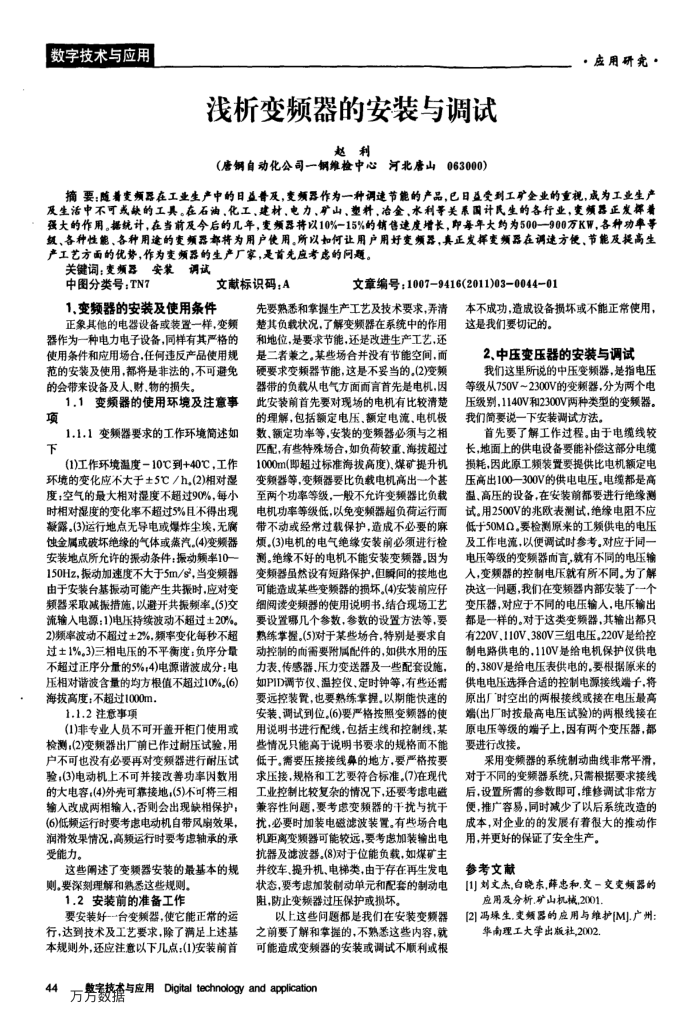

浅析变频器的安装与调试
赵利
（唐钢自动化公司一钢维检中心河北唐山063000)
·应用研究·
摘要：随着变频器在工业生产中的日益普及，变频器作为一种调速节能的产品，已日益受到工矿企业的重视，成为工业生产及生活中不可或缺的工具。在石油，化工、建材，电力、矿山、塑料，冶全，水利等关累国计民生的各行业，变频器正发挥着强大的作用。据统计，在当前及今后的几年，变频器特以10%一15%的销售速度增长，即每年大约为500-—900方KW，各种功率等复、各种性能、各种用途的变频器部将为用户使用。所以如何让用户用好变频器，真正发挥变频器在调速方便、节能及提高生产工艺方面的优势，作为须器的生产厂家，是首先应考虑的问题。
关键词：变器安装调试
中图分类号：TN7
文献标识码：A
1.变频器的安装及使用条件
正象其他的电器设备或装置一样，变频器作为一种电力电子设备，同样有其严格的使用条件和应用场合，任何违反产品使用规范的安装及使用，都将是非法的，不可避免的会带来设备及人，财、物的损失。
1.1变频器的使用环境及注意事项
1.1.1变频器要求的工作环境简述如下
(1)工作环境温度=10℃到+40℃，工作环境的变化应不大于±5℃/h(2)相对湿度：空气的最大相对湿度不超过90%，每小时相对混度的变化率不超过5%且不得出现蒙露。(3运行地点无导电或爆炸尘埃，无质蚀金属或破坏绝缘的气体或蒸汽.(4)变频器安装地点所允许的报动条件：振动频率10— 150Hz，振动加速度不大于5m/s，当变频器由于安装台基振动可能产生共振时.应对变频器采取减振措施，以避开共振频率。(5)交流输入电源：1)电压持续波动不超过土20%。 2)频率波动不超过土2%，频率变化每秒不超过土1%。3)三相电压的不平衡度：负序分量不超过正序分量的5%；4)电源谐波成分：电压相对谐波含量的均方根值不超过10%。（6）海拔高度：不超过1000m.
1.1.2注意事项
(1)非专业人员不可开盖开柜门使用或检测：(2)变频器出厂前已作过耐压试验，用户不可也没有必要再对变频器进行耐压试验：(3)电动机上不可并接改善功率内数用的大电容：(4)外壳可靠接地：(5)不可将三相输入改成两相输入，否则会出现缺相保护；(6)低频运行时要考虑电动机自带风扇效果，润滑效果情况，高频运行时要考虑轴承的承受能力。
这些阐述了变频器安装的最基本的规则。要深刻理解和熟悉这些规则。
1.2安装前的准备工作
要安装好一台变频器，使它能正常的运行，达到技术及工艺要求，除了满足上述基本规则外，还应注意以下几点：（1安装前首
44
文章编号：1007-9416(2011)03-0044-01
先要熟悉和掌握生产工艺及技术要求，弄清楚其负载状况，了解变频器在系统中的作用和地位，是要求节能，还是改进生产工艺，还是二者兼之。某些场合并没有节能空间，而硬要求变频器节能，这是不妥当的。(2)变频器带的负载从电气方面而言首先是电机，因此安装前首先要对现场的电机有比较清楚的理解，包括额定电压，额定电流、电机极数、额定功率等，安装的变频器必须与之相匹配，有些特殊场合，如负荷较重、海拨超过 1000m(即超过标准海拔高度)、煤矿提升机变规器等，变赖器要比负载电机高出一一个基至两个功率等级，一般不允许变频器比负载电机功率等级低，以免变频器超负荷运行而带不动或经常过载保护，造成不必要的麻烦。(3)电机的电气绝缘安装前必须进行检测。绝缘不好的电机不能安装变频器。因为变颠器虽然设有短路保护，但瞬间的接地也可能造成某些变频器的损坏。（4)安装前应仔细阅读变频器的使用说明书，结合现场工艺要设置哪几个参数，参数的设置方法等，要熟练掌提。(5)对于某些场合，特别是要求自动控制的而需要附属配件的，如供水用的压力表，传感器、压力变送器及一些配套设施，如PID调节仪、温控仪、定时钟等，有些还需要远控装置，也要熟练幸提。以期能快速的安装，调试到位。(6)要严格按照变频器的使用说明书进行配线，包括主线和控制线，某些情况只能高于说明书要求的规格面不能低于，需要压接接线鼻的地方，要严格按要求压接，规格和工艺要符合标准。(7)在现代工业控制比较复杂的情况下，还要考虑电础兼容性问题，要考虑变赖器的干扰与抗干扰，必要时加装电磁滤波装置。有些场合电机距离变频器可能较远，要考虑加装输出电抗器及滤波器。(8)对于位能负载，如煤矿主并绞车、提升机、电梯类，由于存在再生发电状态，要考虑加装制动单元和配套的制动电阻，防止变频器过压保护或损坏。
以上这些问题都是我们在安装变频器之前要了解和掌握的，不熟悉这些内容，就可能造成变赖器的安装或调试不顺利或根
整宝查与应用Digital technology and application 方方数据
本不成功，造成设备损坏或不能正常使用，这是我们要切记的。
2、中压变压器的安装与调试
我们这单所说的中压变频器，是指电压等级从750V~2300V的变频器，分为两个电压级别，1140V和2300V两种类型的变频器。我们简要说一下安装调试方法。
首先要了解工作过程。由于电缆线较长，地面上的供电设备要能补偿这部分电缆损耗，因此原工频装置要提供比电机额定电压高出100—300V的供电电压。电缆都是高温、高压的设备，在安装前都要进行绝缘测试。用2500V的兆欧表测试，绝缘电阻不应低于50M0。要检测原来的工预供电的电压及工作电流，以便调试时参考。对应于同一电压等级的变频器而言，就有不同的电压输入，变频器的控制电压就有所不同。为了解决这一问题，我们在变频器内部安装了一个变压器，对应于不同的电压输人，电压输出都是一样的。对于这类变频器，其输出都只有220V.110V.380V三组电压。220V是给控制电路供电的，110V是给电机保护仪供电的，380V是给电压表供电的，要根据原来的供电电压选择合适的控制电源接线端子，将原出厂"时空出的两根接线或接在电压最高端(出厂时按最高电压试验)的两根线接在原电压等级的端子上，因有两个变压器，都要进行改接。
采用变频器的系统制动曲线非带平滑，对于不同的变频器系统，只需根据要求接线后，设置所需的参数即可，维修调试非常方便，推广容易，同时减少了以后系统改造的成本，对企业的的发展有着很大的推动作
用，并更好的保证了安全生产。参考文献
[1]刘文杰,白晓东,薛患和,交一交变频器的
应用及分析.矿山机械2001.
[2]冯坏生.变频器的应用与维护[M]广州：华南理工大学出版社,2002.
