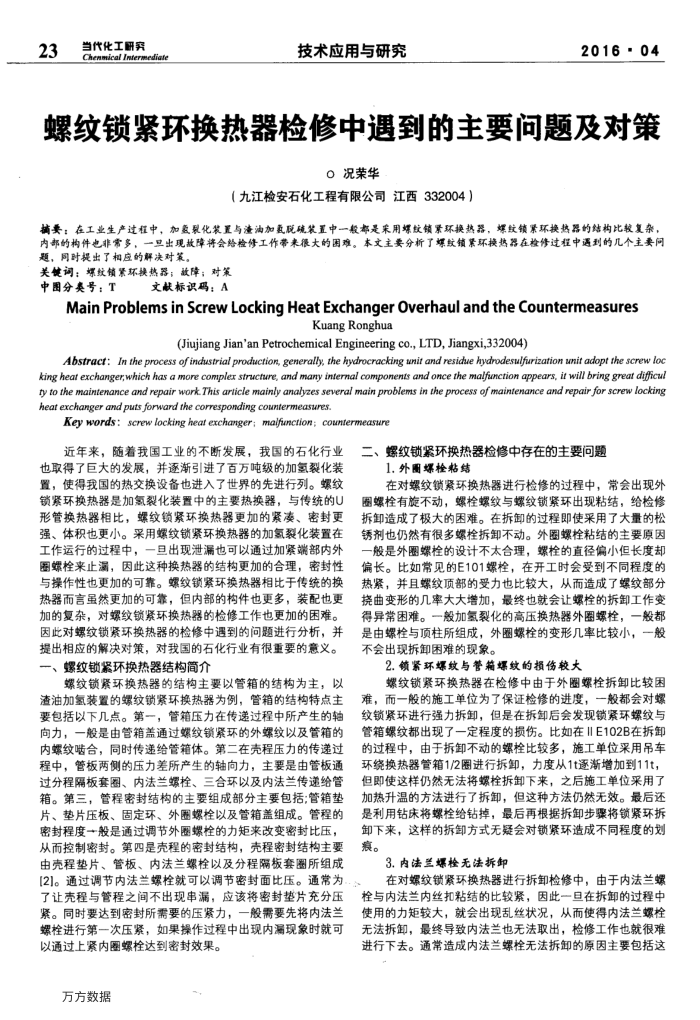

23
当代化工研究
ChenmicalImermedia
技术应用与研究
2016-04
螺纹锁紧环换热器检修中遇到的主要问题及对策
O况荣华
（九江检安石化工程有限公司江西332004）
摘要：在工业生产过程中，加氢裂化装置与潼油加氨脱疏装置中一般都是采用媒较锁累环换热器，爆纹锁累环换热器的结构比较复杂内部的构件电非常多，一且出现故障将会给检修工作带来很大的困难。本文主要分析了螺较锁案环换热器在检修过程中遇到的几个主委间题，同时提出了相应的解决对策
关键词：螺较锁紧环换热器；放障；对策
中图分类号：T
文献标识码：A
MainProblemsinScrewLockingHeatExchangerOverhaulandtheCountermeasures
KuangRonghua
(Jiujiang Jian'an Petrochemical Engineering co., LTD, Jiangxi,332004)
Abstract:Intheprocessofindustrialproductiongenerallythehydrocrackingnitandresidehydrodesulfurizationunitadoptthescrewlo king heaf exchanger,which has q more conplex structure, and many internal components and once the malfiunction qppears, it will bring great dificul ty to the maintenance and repair work.This article mainly analyzes several main problems in the process of maintenance and repair for screw locking heat exchanger and puts forward the corresponding countermeasures.
Key words:screw locking heat exchanger; majfianction; countermeasure
近年来，随着我国工业的不断发展，我国的石化行业
也取得了巨大的发展，并逐渐引进了百万吨级的加氧裂化装置，使得我国的热交换设备也进入了世界的先进行列。螺纹锁紧环换热器是加氨裂化装置中的主要热换器，与传统的U 形管换热器相比，螺纹锁紧环换热器更加的紧、密封更强、体积也更小。采用螺纹锁紧环换热器的加氢裂化装置在工作运行的过程中，
圈螺栓来止漏，因此这种换热器的结构更加的合理，密封性与操作性也更加的可靠。螺纹锁紧环换热器相比于传统的按热器而言虽然更加的可靠，但内部的构件也更多，装配也更加的复杂，对螺纹锁紧环换热器的检修工作也更加的困难。因此对螺纹锁紧环换热器的检修中遇到的问题进行分析，并提出相应的解决对策，对我国的石化行业有很重要的意义。一、螺纹锁紧环换热器结构简介
螺纹锁紧环换热器的结构主要以管箱的结构为主，以渣油加氢装置的螺纹锁紧环换热器为例，管箱的结构特点主要包括以下几点。第一，管箱压力在传递过程中所产生的轴向力，一般是由管箱盖通过螺纹锁紧环的外蝶纹以及管箱的内螺纹啮合，同时传递给管箱体。第二在壳程压力的传递过程中，管板两侧的压力差所产生的轴向力，主要是由管板通过分程隔板套圈、内法兰螺栓、三合环以及内法兰传递给管箱。第三，管程密封结构的主要组成部分主要包括；管箱垫片、垫片压板、固定环、外圈螺栓以及管箱盖组成。管程的密封程度→般是通过调节外圈螺栓的力矩来改变密封比压，从而控制密封。第四是壳程的密封结构，壳程密封结构主要由壳程垫片、管板、内法兰螺栓以及分程隔板套圈所组成[2]。通过调节内法兰螺栓就可以调节密封面比压。通常为了让壳程与管程之间不出现串漏，应该将密封垫片充分压紧。同时要达到密封所需要的压紧力，一般需要先将内法兰螺栓进行第一次压紧，如果操作过程中出现内漏现象时就可以通过上紧内圈端栓达到密封效果。
万方数据
二、螺纹锁紧环换热器检修中存在的主要问题
1.外图螺检粘结
在对望纹锁紧环换热器进行检修的过程中，常会出现外圈螺栓有旋不动，螺栓螺纹与螺纹锁紧环出现粘结，给检修拆卸造成了极大的困难。在拆卸的过程即使采用了大量的松锈剂也仍然有很多螺栓拆卸不动。外圈螺栓粘结的主要原因一般是外圈螺栓的设计不太合理，螺栓的直径偏小但长度却偏长。比如常见的E101端程，在并工时会受到不同程度的热紧，并且螺纹项部的受力也比较大，从而造成了纹部分挠曲变形的几率大大增加，最终也就会让螺栓的拆卸工作变得异常困难。一般加氢裂化的高压换热器外圈螺栓，一般都是由螺栓与顶柱所组成，外圈螺栓的变形几率比较小，一般不会出现拆卸困难的现象。
2.锁紧环螺纹与管箱螺纹的损伤较大
螺纹锁紧环换热器在检修中由于外圈骤栓拆卸比较困难，而一般的施工单位为了保证检修的进度，一般都会对螺纹锁紧环进行强力拆卸，但是在拆卸后会发现锁紧环螺纹与管箱螺纹都出现了一定程度的损伤。比如在ⅡE102B在拆卸的过程中，由于拆卸不动的螺栓比较多，施工单位采用吊车环绕换热器管箱1/2圈进行拆卸，力度从1t逐渐增加到11t，但即使这样仍然无法将螺栓拆卸下来，之后施工单位采用了加热升温的方法进行了拆卸，但这种方法仍然无效。最后还是利用钻床将螺栓给钻掉，最后再根据拆卸步骤将锁紧环拆卸下来，这样的拆卸方式无疑会对锁紧环造成不同程度的划衰。
3.内法兰螺检无法拆卸
在对螺纹锁紧环换热器进行拆卸检修中，由于内法兰螺栓与内法兰内丝扣粘结的比较紧，因此一旦在拆卸的过程中使用的力矩较大，就会出现乱丝状况，从而使得内法兰螺栓无法拆卸，最终导致内法兰也无法取出，检修工作也就很难进行下去。通常造成内法兰螺栓无法拆卸的原因主要包括这
