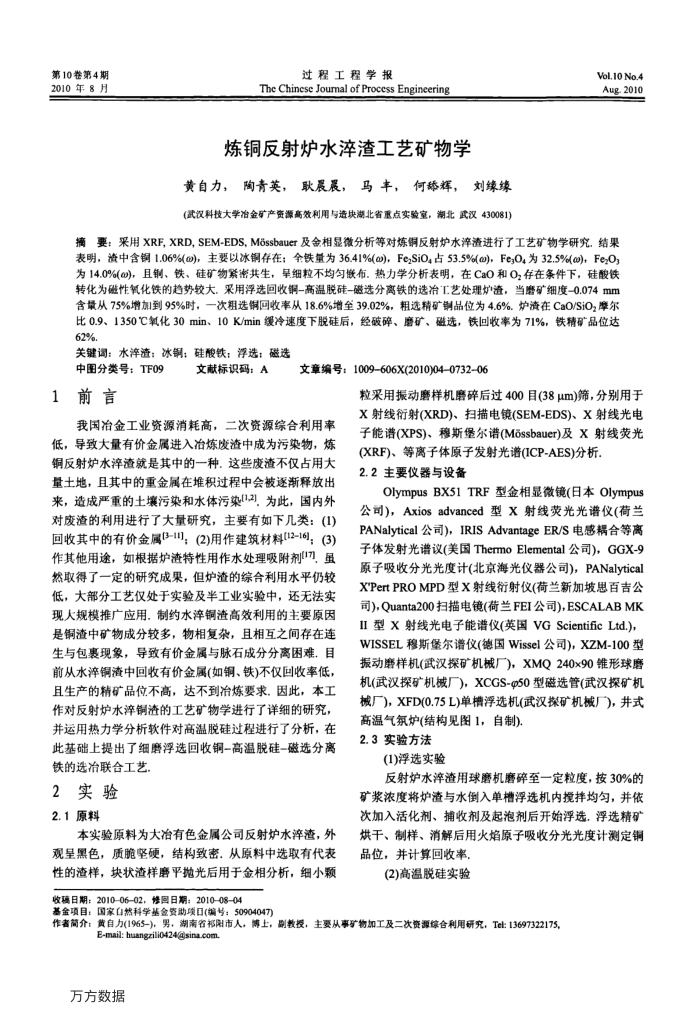

第10卷第4期 2010年8月
过程工程学报
The Chinese Joumal of Process Engineering
炼铜反射炉水萍渣工艺矿物学
黄自力，陶青英，耿晨晨，马丰，何舔辉，刘缘缘(武汉科技大学冶金矿产资源高效利用与造快湖北省重点实验室，潮北武汉430081）
Vol.10 No.4 Aug.2010
摘要：采用XRF,XRD,SEM-EDS,Mossbauer及金相显微分析等对炼铜反射炉水渣进行了工艺矿物学研究.结果%%%%0% 转化为磁性氧化铁的趋势较大采用浮选回收铜-高温脱硅-磁选分离铁的选冶工艺处理炉渣，当磨矿细度-0.074mm 含量从75%增加到95%时，一次粗选铜回收率从18.6%增至39.02%，粗选精矿制品位为4.6%.炉渣在CaO/SiO；摩尔比0.9、1350C氧化30min、10K/min缓冷速度下脱硅后，经破碎、磨矿、磁选，铁回收率为71%，铁精矿品位达 62%.
关键词：水泽渣：冰钢；硅酸铁；浮选：磁选
中图分类号：TF09 1前言
文献标识码：A
文章编号：1009606X(2010)040732-06
粒采用振动磨样机磨碎后过400目(38μm)筛，分别用于
我国冶金工业资源消耗高，二次资源综合利用率低，导致大量有价金属进入冶炼废渣中成为污染物，炼铜反射炉水渣就是其中的一种.这些废渣不仅占用大量土地，且其中的重金属在堆积过程中会被逐渐释放出来，造成严重的土壤污染和水体污染(1,2)，为此，国内外对废渣的利用进行了大量研究，主要有如下几类：(1) 回收其中的有价金属[3-]；(2)用作建筑材料[12-16]；(3) 作其他用途，如根据炉渣特性用作水处理吸附剂17]，虽然取得了一定的研究成果，但炉渣的综合利用水平仍较低，大部分工艺仅处于实验及率工业实验中，还无法实现大规模推广应用。制约水淬铜渣高效利用的主要原因是铜渣中矿物成分较多，物相复杂，且相互之间存在连生与包裹现象，导致有价金属与脉石成分分离困难，目前从水漳铜渣中回收有价金属(如铜、铁)不仅回收率低，且生产的精矿品位不高，达不到冶炼要求，因此，本工作对反射炉水痒铜渣的工艺矿物学进行了详细的研究，并运用热力学分析软件对高温脱硅过程进行了分析，在此基础上提出了细磨浮选回收铜-高温脱硅-磁选分离铁的选冶联合工艺
2实验 2.1原料
本实验原料为大冶有色金属公司反射炉水淬渣，外观呈黑色，质脆坚硬，结构致密．从原料中选取有代表性的渣样，块状渣样磨平抛光后用于金相分析，细小颗收稿日期：20100602，修回日期：2010-0804
基金项目：国家白然科学基金资助项口(编号：50904047)
X射线衍射(XRD)、扫描电镜(SEM-EDS)、X射线光电子能谱(XPS)、穆斯堡尔谱(Mossbauer)及X射线荧光
(XRF)、等离子体原子发射光谱(ICP-AES)分析 2.2主要仪器与设备
OlympusBX51TRF型金相显微镜(日本Olympus 公司)，Axiosadvanced型X射线荧光光谱仪(荷兰 PANalytical公司)，IRISAdvantageER/S电感耦合等离子体发射光谱议(美国ThermoElemental公司)，GGX-9 原子吸收分光光度计(北京海光仪器公司)，PANalytical X'PertPROMPD型X射线衍射仪(荷兰新加坡思百吉公
II型X射线光电子能谱仪(英国VGScientificLtd.)， WISSEL穆斯堡尔谱仪(德国Wissel公司)，XZM-100型振动磨样机(武汉探矿机械厂），XMQ240x90锥形球磨机(武汉探矿机械厂)，XCGS-50型磁选管(武汉探矿机械厂)，XFD(0.75L)单槽浮选机(武汉探矿机械厂)，井式
高温气氛炉(结构见图1，自制) 2.3实验方法
(1)浮选实验
反射炉水萍渣用球磨机磨碎至一定粒度，按30%的矿浆浓度将炉渣与水倒入单槽浮选机内搅拌均匀，并依次加入活化剂、捕收剂及起泡剂后开始浮选，浮选精码烘干、制样、消解后用火焰原子吸收分光光度计测定铜品位，并计算回收率
(2)高温脱硅实验
作者简介：黄白力(1965-)，男，湖南省祁附市人，博上，副教授，主要从事矿物加工及二次资源综合利用研究，Tel:13697322175,
E-mail: huangzili0424@sina.com 万方数据
