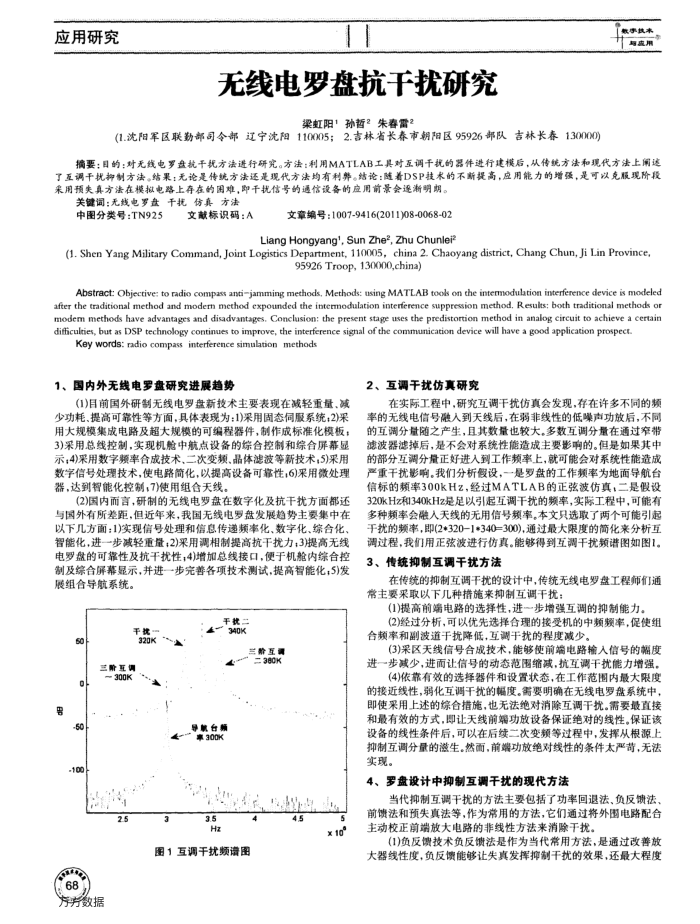

应用研究
无线电罗盘抗于扰研究
梁虹阳1孙哲2朱春雷2
(1.沈阳军区联勤部司今部辽宁沈阳110005；2.吉林省长泰市朝阳区95926部队吉林长春130000)
与用
摘要：目的；对无线电罗盘杭干规方法逐行研究。方法：利用MATLAB工具对互调干扰的器件进行建模后，从传统方法和现代方法上阐速了互调干扰抑制方法。结果；无论是传统方法还是现代方法均有利辨。结论：随着DSP技术的不断提高，应用能力的增强，是可以克服现阶段采用预失具方法在模拟电路上存在的困难，即干扰信号的通信设备的应用前景会逐渐明期。
关键调：无线电罗盘千扰仿真方法
中图分类号：TN925
文献标识码：A
文章编号：1007-9416(2011)08-0068-02
Liang Hongyang', Sun Zhe2, Zhu Chunlei?
(1. Shen Yang Military Command, Joint Logistics Department, 110005, china 2. Chaoyang district, Chang Chun, Ji Lin Province,
95926 Troop, 130000,china)
Abstract: Objective: to radio compass antijamming methods, Methods: using MATLAB tooks on the intemodulation interference device is modeled after the traditional method and modem method expounded the intermodulation interference suppression method, Results: both traditional methods or modem methods have advantages and disadvantages. Conclusion: the present stage uses the predistortion method in analog circuit to achieve a certain dificulties, but as DSP technology continues to improve, the interference signal of the communication device will have a good application prospect.
Key words: radio compass interference simulation methods
1、国内外无线电罗盘研究进展趋势
(1)目前国外研制无线电罗盘新技术主要表现在减轻重量、减少功耗.提高可靠性等方面，具体表现为：1)采用固态伺服系统；2)采用大规模集成电路及超大规模的可编程器件，制作成标准化模板： 3)采用总线控制.实现机舱中航点设备的综合控制和综合屏幕显示；4)采用数字频率合成技术，二次变额、晶体滤波等新技术，5)采用数字信号处理技术，使电路简化，以提高设备可靠性；6)采用微处理器，达到智能化控制，7)使用组合天线
(2)国内而言，研制的无线电罗盘在数字化及抗干扰方面都还与国外有所差距，但近年来，我国无线电罗盘发展趋势主要集中在以下几方面：1)实现信号处理和信息传递频事化，数字化、综合化，智能化，进一步减轻重量：2)采用调相制提高抗干扰力：3提高无线电罗盘的可靠性及抗干扰性：4)增加总线接口，便于机舱内综合控制及综合屏幕显示，并进一步完善各项技术测试.提高智能化：5)发展组合导航系统。
手
50 男
-50-100
68
三附互调 300K
2.5
劳数据
320K
3
平扰二 340K
兰阶互调 =380K
导就台购享300K
，
3.5 Hz
图1互调干扰频谱图
4
4.5
x 10°
2、互调干扰仿真研究
在实际工程中，研究互调干扰仿真会发现，存在许多不同的频率的无线电信号融人到天线后，在弱非线性的低噪声功放后，不同的互调分量随之产生，且其数量也较大。多数互调分量在通过窄带滤波器滤掉后，是不会对系统性能造成主要影响的。但是如果其中的部分互调分量正好进入到工作赖率上，就可能会对系统性能造成严重干扰影响。我们分析假设，一是罗盘的工作频率为地面导航台信标的频率300kHz，经过MATLAB的正弦波仿真，二是假设 320kHz和340kHz是足以引起互调干扰的频率，实际工程中，可能有多种频率会融入天线的无用信号频率。本文只选取了两个可能引起于扰的频率，即(2*320-1*340=300)，通过最大限度的简化来分析互调过程，我们用正弦波进行仿真。能够得到互调千扰频额谱图如图1。
传统抑制互调干扰方法 3.
在传统的抑制互调干扰的设计中，传统无线电罗盘工程师们通常主要采取以下几种措施来抑制互调干扰
(1)提高前端电路的选择性，进一步增强互调的抑制能力。
(2)经过分析，可以优先选择合理的接受机的中频频率，促使组合频率和副波道于扰降低，互调于扰的程度减少。
(3)采区天线信号合成技术，能够使前端电路输入信号的幅度进一步减少，进而让信号的动态范围缩减，抗互调干扰能力增强，
(4)依靠有效的选择器件和设置状态，在工作范围内最大限度的接近线性，弱化互调干扰的幅度。需要明确在无线电罗盘系统中，即使采用上述的综合措施，也无法绝对消除互调干扰。需要最直接和最有效的方式，即让天线前够功放设备保证绝对的线性。保证该设备的线性条件后，可以在后续二次变额等过程中，发挥从根源上抑制互调分量的滋生。然而，前端功放绝对线性的条件太严昔，无法实现。
4、罗盘设计中抑制互调干扰的现代方法
当代抑制互调干扰的方法主要包括了功率回退法、负反馈法、前馈法和预失真法等，作为常用的方法，它们通过将外围电路配合主动校正前端放大电路的非线性方法来消除干扰。
(1)负反馈技术负反馈法是作为当代常用方法，是通过改善放大器线性度，负反馈能够让失真发挥抑制干扰的效果，还最大程度
