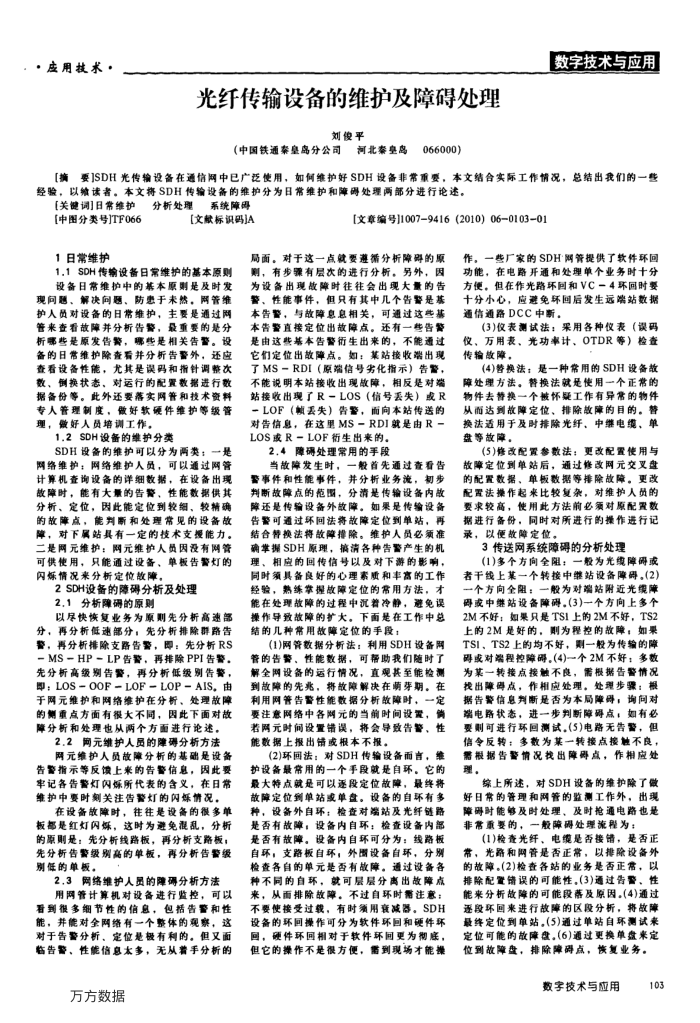

光纤传输设备的维护及障碍处理
刘俊平
（中国铁通秦皇岛分公司
河北秦皇岛
(000990
数字技术与应用
[摘要]SDH光传输设备在通信网中已广泛使用，如何维护好SDH设备非常重要，本文结合实际工作情况，总结出我们的一整经验，以缩读者。本文将SDH传输设备的维护分为日常维护和障碍处理两部分进行论述。
[关键词]日常维护[中图分类号]TF066
1日常维护
分析处理
系统障碍
[文献标识码]A
[文章编号]10079416（2010）060103-01
局面。对于这一点就要遵循分析障碍的原
1.1SDH传输设备日常维护的基本原则设备日常维护中的基本原则是及时发
现问题、解决向题、防惠于未然，网管维护人员对设备的日常维护，主要是通过网管来查看故障并分析告警，最重要的是分析哪些是原发告警，哪些是相关告警。设备的日常维护除查看并分析告警外，还应查看设备性能，尤其是误码和指针调整衣数、例换状态、对运行的配置数据进行数据备份等。此外还要落实网普和技术资料专人管理制度，做好软硬件维护等级管理，微好人员培训工作，
1.2SDH设备的维护分类
SDH设备的维护可以分为两类：一是网络维护；网络维护人员，可以通过网管计算机查询设备的详细数据，在设备出现故障时，能有大量的告警、性能数据供其分析、定位，因此能定位到较细，较精确的故障点，能判断和处理常见的设备故障，对下属站具有一定的技术支授能力。二是网元维护：网元维护人员因没有网管可供使用，只能通过设备、单板告警灯的闪炼烁情况来分析定忙故障。
2SDH设备的障碍分析及处理 2.1分析障碍的原则
以尽快恢复业务为原则先分析高速部再分析低速部分；先分析排除群路告
分，
警，再分析排除支路告警，即：先分析RS-MSHP-LP告警，再排除PPI告警。先分析高级别告警，再分析低级别告警，即：LOS-OOFLOFLOPAIS,由于网元维护和网络维护在分析、处理故障的侧重点方面有很大不同，固此下面对故障分析和处理也从两个方面进行论述。
2.2两元维护人员的障碍分析方法网元维护人员故障分析的基础是设备
告警指示等反馈上来的告警信息，因此要率记各告警灯闪炼所代表的含义，在日常维护中要时刻关注告警灯的闪烁情况，
在设备故障时，往往是设备的很多单板都是红灯闪烁，这时为避免混乱，分析的原则是：先分析线路板，再分析支路板；先分析告警级别高的单板，再分析告警级别低的单板。
2.3网络维护人员的障碍分析方法用网管计算机对设备进行监控，可以
看到很多细节性的信息，包括告警和性能，并能对全网络有一个整体的观察，这对于告警分析，定位是极有利的。但又面临告警、性能信息太多，无从着手分析的
万方数据
则，有步骤有层次的进行分析。另外，因为设备出现故障时往往会出现大量的告警、性能事件，但只有其中儿个告警是基本告警，与故障息息相关，可通过这些基本告警直接定位出故障点。还有一些告警是由这紫基本告警衍生出来的，不能通过它们定位出故障点。如：某站接收端出现了MS一RDI（原端信号劣化指示）告警，不能说明本站接收出现故障，相反是对端站接收出现了R－LOS（信号丢失）或R =LOF（赖丢失）告警，而向本站传送的对告信息，在这里MS-RDI就是由R-LOS或R-LOF衍生出来的。
2.4障碍处理常用的手段
当故障发生时，一般首先通过查看告警事件和性能事件，并分析业务流，韧步判断故障点的范围，分清是传输设备内故降还是传输设备外故障。如果是传输设备告警可通过环回法将故障定位到单站，再结合替换法将故障排除。维护人员必须准确掌掘SDH原理，摘清各种告警产生的机理、相应的回传信号以及对下游的影响，同时须具备良好的心理素质和丰富的工作经验，熟练掌握故障定位的常用方法，才能在处理故障的过程中沉着冷静，避免误操作导致故障的扩大。下面是在工作中总结的几种常用故障定位的手段：
(1)网管数据分析法：利用SDH设备网管的告警、性能数据，可格助我们随时了解全网设备的运行情况，直见基至能检测到故障的先兆，将故障解决在萌芽期。在利用网管告警性能数据分析故障时，一定要注意网络中各网元的当前时间设置，筒若网元时间设置错误，将会导致告警、性能数据上报出错或根本不报。
(2)环国法；对SDH传输设备而言，维护设备最常用的一个手段就是自环。它的最大特点就是可以逐段定位故障，最终将故降定位到单站或单盘。设备的自环有多种，设备外自环：检查对端站及光纤链路是否有故障；设备内自环；检查设备内部是否有故障。设备内自环可分为：线路板自环，支路板自环，外围设备自环，分别检查各自的单元是否有故障。通过设备各种不同的自环，就可层层分离出故障点来，从面排除故障。不过自环时需注意：不要使接受过载，有时须用衰减器。SDH 设备的环回操作可分为软件环回和硬件环回，硬件环回相对于软件环回更为彻底，但它的操作不是很方便，需到现场才能操
作，一些厂家的SDH网管提供了软件环回功能，在电路开通和处理单个业务时十分方便，但在作光路环回和VC-4环回时要十分小心，应避免环回后发生远端站数据通信通路DCC中断。
(3)仅表测试法：采用各种仪表（误码仪、万用表、光功率计、OTDR等）检查传输故障，
(4)替换法：是一种常用的SDH设备故障处理方法。替换法就是使用一个正常的物件去替换一个被怀疑工作有异常的物件从而达到故障定位、排除故障的目的。替换法适用于及时排除光纤、中维电缆、单盘等故障，
(5)修改配置参数法：更改配置使用与故障定位到单站后，通过修改网元交叉盘的配置数据、单板数据等排除故障。更改配置法操作起来比较复杂，对维护人员的要求较高，使用此方法前必须对原配置数据进行备份，同时对所进行的操作进行记录，以便故障定值。
3传送网系统障碍的分析处理
(1)多个方向全阻：一般为光缆障碍或者干线上某一个转接中继站设备障碍。(2) 一个方向全阻：一般股为对端站附近光规障或中继站设备障碍。(3)一个方向上多个 2M不好；如果只是TS1上的2M不好，TS2 上的2M是好的，则为程控的故障；如果 TSI，TS2上的均不好，则一般为传输的障碍或对端程控障碍.(4)一个2M不好；多数为某一转接点接触不良，需根据告警情况找出障碍点，作相应处理，处理步骤：根据告警信息判断是否为本局障码，均间对端电路状态，进一步判断障碍点，如有必要则可进行环回测试。(5)电路无告警，但信令反转：多数为某一转接点接触不良，需根据告警情况找出障码点，作相应处理，
综上所述，对SDH设备的维护除了做好日常的管理和网管的监测工作外，出现障碍时能够及时处理、及时抢通电路也龙非常重要的，一般障碍处理流程为：
(1)检查光纤、电缆是否接错，是否正常，光路和网管是否正常，以排除设备外的故障。(2)检查各站的业务是否正常，以排除配置错误的可能性。(3)通过告警、性能来分析故降的可能段落及原因。(4)通过逐段环国来进行故障的区段分析，将故障最终定位到单站。(5)通过单站自环测试来定位可能的故摩盘。(6)通过更换单盘来定位到故障盘，排除障碍点，恢复业务。
