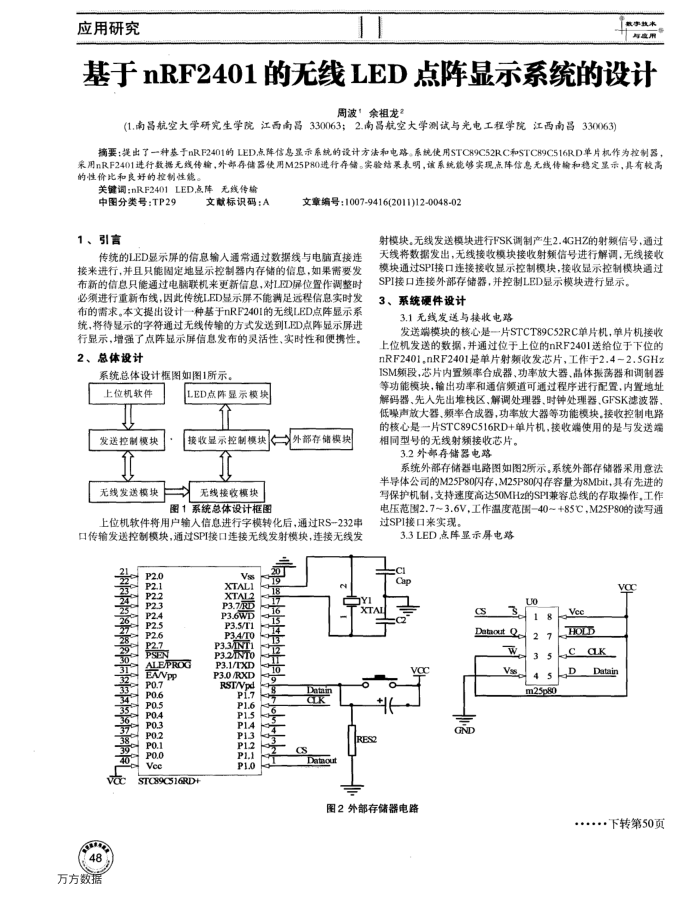

基于nRF2401的无线LED点阵显示系统的设计
周波1余祖龙？
(1.南昌航空大学研究生学院江西南昌330063；2.南航空大学测试与光电工程学院江西南昌330063)
摘要：提出了一种基于nRF2401的LED点阵信息显承系统的设计方法和电路。系统使用STC89C52RC和STC89C516RD单片机作为控制器，采用nRF2401进行数据无线传输，外部存储器使用M25P80进行存储。实验结票表明，该系统能够实现点阵信息无线传输和稳定显示，具有较高的性价比和良好的控制性能。
关键调：nRF2401LED点阵无线传输
中图分类号：TP29 1、引言
文献标识码：A
文章编号：1007-9416(2011)12-0048-02
射模块。无线发送模块进行FSK调制产生2.4GHZ的射频信号，通过
传统的LED显示屏的信息输人通常通过数据线与电脑直接连接来进行，并且只能固定地显示控制器内存储的信息，如果需要发布新的信息只能通过电脑联机来更新信息，对LED屏位置作调整时必须进行重新布线，因此传统LED显示屏不能满足远程信息实时发布的需求。本文提出设计一种基于nRF2401的无线LED点阵显示系统，将待显示的字符通过无线传输的方式发送到LED点阵显示屏进行显示，增强了点阵显示屏信息发布的灵活性、实时性和便携性。
2、总体设计
系统总体设计框图如图1所示。
上位机软件业发送控制模块
无线发送模块
LED点陈显示模块
接收显示控制模块无线接收模块
图1系统总体设计框图
外部存储模块
上位机软件将用户输人信息进行字模转化后，通过RS-232串口传输发送控制模块，通过SPI接口连接无线发射模块，连接无线发
22 35 40 vac
48
万方数据
P2.0 P2.1 P22 P23
P2.6 P2.7 PSEN
ALEPROG EA
PO.7 9od P0.5 rod P0.3 P0.2 Po.1 ood Vee
STC89CS16RD+
Vs ITVIX CIVIX
P3.7RD P3.6WD P3.5/T1 P3.4/TO P3.3/INT P3.2/INTo P3.1/TXD P3.0/RXD RST/Vpd
Pi.7 g'ld P1.5 P14 P13 P12 PiL.1 ortd
CS
Dntan Datnour
YI
天线将数据发出，无线接收模块接收射频信号进行解调，无线接收模块通过SPI接口连接接收显示控制模块，接收显示控制模块通过
SPI接口连接外部存储器，并控制LED显示模块进行显示。 3、系统硬件设计
3.1无线发送与接收电路
发送端模块的核心是一片STCT89C52RC单片机，单片机接收上位机发送的数据，并通过位于上位的nRF2401送给位于下位的 nRF2401，nRF2401是单片射频收发芯片，工作于2.4-2.5GHz ISM额段，芯片内置频率合成器、功率放大器、晶体振荡器和调制器等功能模块，输出功率和通信频道可通过程序进行配置，内置地址解码器、先人先出堆栈区，解调处理器、时钟处理器、GFSK滤波器、低噪声放大器、频率合成器，功率放大器等功能模块，接收控制电路的核心是一片STC89C516RD+单片机，接收端使用的是与发送端相同型号的无线射频接收芯片。
3.2外部存储器电路
系统外部存储器电路图如图2所示，系统外部存储器采用意法半导体公司的M25P80闪存，M25P80闪存容量为8Mbit，具有先进的写保护机制，支持速度高达50MH2的SPI兼容总线的存取操作，工作电压范2.7~3.6V，工作温度范围40~+85C，M25P80的读写通过SPI接口来实现。
3.3LED点阵显示屏电路
C Cap
yoc
UC
IVLX
+ RES2
vac
图2外部存储器电路
S
Dataoxut Q GND
m25p80
Vee HOLD
aLK
D
seed
，下转第50页
