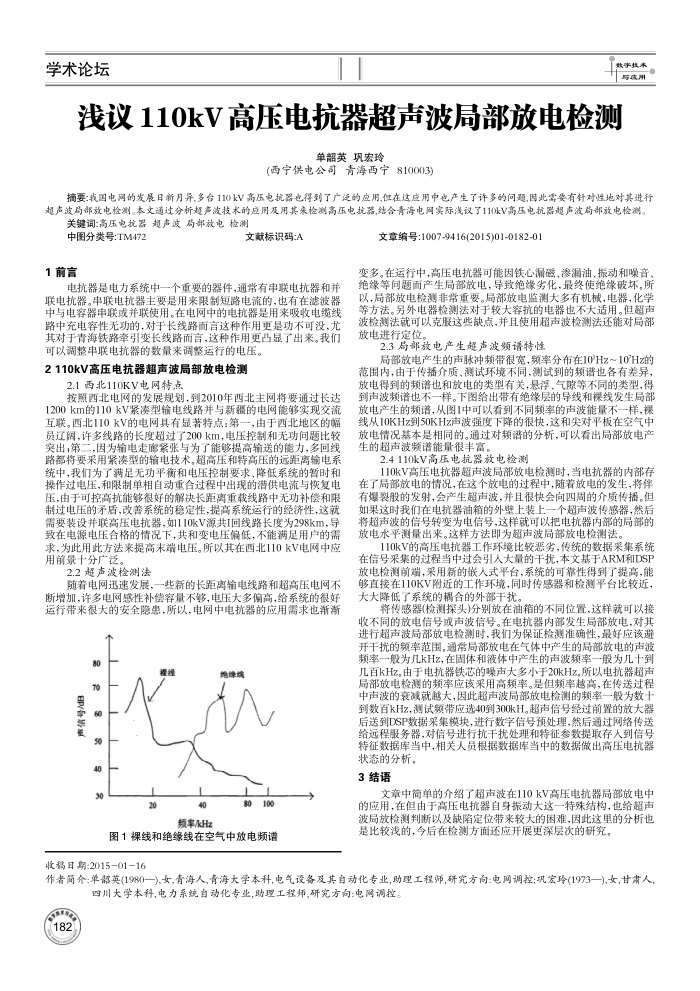

浅议110kV高压电抗器超声波局部放电检测
单韶英巩宏玲
(西宁供电公司青海西宁810003)
超声波局部放电检测。本文通过分析超声波技术的应用及用其来检测高压电抗器，结合青海电网实际浅议了110kV高压电抗器超声波局部放电检测。
关键词：高压电抗器超声波局部放电检测
中图分类号：TM472
文献标识码:A
1前言
电抗器是电力系统中一个重要的器件，通常有申联电抗器和并联电抗器。串联电抗器主要是用来限制短路电流的，也有在滤波器中与电容器申联或并联使用。在电网中的电抗器是用来吸收电缆线路中充电容性无功的，对于长线路面言这种作用更是功不可没，尤其对于青海铁路牵引变长线路而言，这种作用更凸显了出来。我们
可以调整串联电抗器的数量来调整运行的电压。 2110kV高压电抗器超声波局部放电检测
2.1西北110KV电网特点
接照西北电网的发展规划，到2010年西北主网将要通过长达 1200km的110kV紧凑型输电线路并与新疆的电网能够实现交流互联。西北110kV的电网具有显著特点：第一，由于西北地区的幅员辽阔，许多线路的长度超过了200km，电压控制和无功问题比较突出；第二，因为输电走廊紧张与为了能够提高输送的能力，多回线路都将要采用紧淡型的输电技术。超高压和特高压的远距离输电系统中，我们为了满足无功平衡和电压控制要求，降低系统的暂时和操作过电压，和限制单相自动重合过程中出现的潜供电流与恢复电压，由于可控高抗能够很好的解决长距离重载线路中无功补偿和限制过电压的矛盾，改善系统的稳定性，提高系统运行的经济性，这就需要装设并联高压电抗器，如110kV源共I回线路长度为298km，导致在电源电压合格的情况下，共和变电压偏低，不能满足用户的需求，为此用此方法来提高末端电压。所以其在西北110kV电网中应用前录十分广泛。
2.2超声波检测法
随着电网迅速发展，一些新的长距离输电线路和超高压电网不断增加，许多电网感性补偿容量不够，电压大多偏高，给系统的很好运行带来很大的安全隐患，所以，电网中电抗器的应用需求也渐渐
80 EP
60 50
30
40 频率/kHz
100 80
图1裸线和绝缴线在空气中放电频谱
收移日期：2015-01-16
文章编号:1007-9416(2015)01-0182-0)
变多。在运行中，高压电抗器可能固铁心漏磁，渗漏油、振动和噪音、绝缘等问题面产生局部放电，导致绝缘劣化，最终使绝缘破坏，所以，局部放电检测非常重要。局部放电监测大多有机械，电器，化学等方法。另外电器检测法对于较大容抗的电器也不大适用。但超声波检测法就可以克服这些缺点，并且使用超声波检测法还能对局部放电进行定位
2.3局部放电产生超声波频谱特性
局部放电产生的声脉冲频带很宽，频率分布在10°Hz～10Hz的范围内，由于传插介质、测试环境不同，测试到的频谱也各有差异，放电得到的频谱也和放电的类型有关，悬浮、气隙等不同的类型，得
一样。下图给出带有绝缘层的导线和裸线发生局部
到声波频赖谱也不
放电产生的频谱，从图1中可以看到不同频率的声波能量不一样，裸线从10KHz到50KHz声波强度下降的很快，这和尖对平板在空气中放电情况基本是相同的。通过对频谱的分析，可以看出局部放电产生的超声波频谱能量很丰富。
2.4110kV高压电抗器放电检测
110kV高压电抗器超声波局部放电检测时，当电抗器的内部存在了局部放电的情况，在这个放电的过程中，随着放电的发生，将伴有爆裂股的发射，会产生超声波，并且很快会向四周的介质传播。但如果这时我们在电抗器油箱的外壁上装上一个超声波传感器，然后将超声波的信号转变为电信号，这样就可以把电抗器内部的局部的放电水平测量出来。这样方法即为超声波局部放电检测法，
110kV的高压电抗器工作环境比较恶劣，传统的数据采集系统在信号采集的过程当中过会引人大量的干扰，本文基于ARM和DSP 放电检测前端，采用新的嵌人式平台，系统的可靠性得到了提高，能够直接在110KV附近的工作环境，同时传感器和检测平台比较近，大大降低了系统的耦合的外部干扰。
将传感器(检测探头)分别放在油箱的不同位置，这样就可以接收不同的放电信号或声波信号。在电抗器内部发生局部放电，对其进行超声波局部放电检测时，我们为保证检测准确性，最好应该避开干扰的题率范围。通常局部放电在气体中产生的局部放电的声波频率一般为几kHz，在固体和液体中产生的声波赖率一般为儿十到几百kHz.由于电抗器铁芯的噪声大多小于20kHz所以电抗器超声局部放电检测的频率应该采用高频率。是但频率越高，在传送过程中声波的衰减就越大，因此超声波局部放电检测的频率一般为数十到数百kHz，测试频带应选40到300kH。超声信号经过前置的放大器后送到DSP数据采集模块，进行数字信号预处理，后通过网络传送给远程服务器，对信号进行抗干扰处理和特征参数提取存人到信号特征数据库当中，相关人员根据数据库当中的数据做出高压电抗器
状态的分析。 3结语
文章中简单的介绍了超声波在110kV高压电抗器局部放电中的应用，在但由于高压电抗器自身振动大这一特殊结构，也给超声波局放检测判断以及缺陷定位带来较大的围难，因此这单的分析也是比较浅的，今后在检测方面还应开展更深层次的研究。
作者简介：单部英(1980一),女,青海人,青海大学本科,电气设备及其自动化专业，助理工程师,研究方向：电网调控;巩宏玲(1973一),女,甘肃人，
四川大学本科，电力系统自动化专业，助理工程师,研究方向：电网调控
