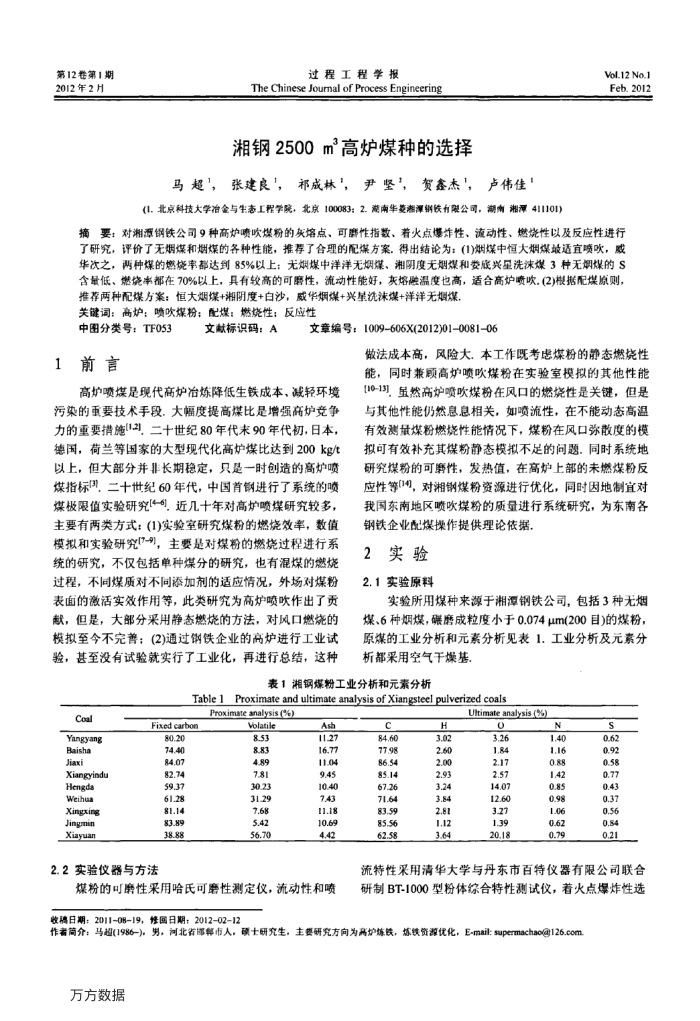

第12卷第1期 2012年2H
过程工程学报
The Chinese Jourmal of Process Engineering
湘钢2500m高炉煤种的选择
张建良"，祁成林”，尹坚，贺鑫杰，卢伟佳”
马超，
(1.北京科技大学冶金与生志工程学院，北京100083：2.流南华菱租潭钢铁有限公司，湖南湘潭411101)
Vol.12 No.1 Feb.2012
摘要：对湘潭钢铁公司9种高炉喷吹煤粉的灰熔点、可麟性指数、着火点煤炸性、流动性、燃烧性以及反应性进行华次之，两种煤的燃烧率都达到85%以上：无烟煤中洋洋无烟煤、湘阴度无烟煤和底兴星洗沫煤3种无烟煤的S 含量低、燃烧率都在70%以上，具有较高的可磨性，流动性能好，灰熔融温度也高，适合高炉喷吹.(2)根据配煤原则，
推荐两种配煤方案：恒大烟煤+湘阴度+白沙，威华烟煤+兴星洗沫煤+洋洋无烟煤，关键词：高炉：喷吹煤粉：配煤：燃烧性；反应性
中图分类号：TF053 前言
文献标识码：A
文章编号：1009-606X(2012)01-0081-06
做法成本高，风险大本工作既考虑煤粉的静态燃烧性能，同时兼顾高炉喷吹煤粉在实验室模拟的其他性能[10-13]，虽然高炉喷吹煤粉在风口的燃烧性是关键，但是
高炉喷煤足现代高炉冶炼降低生铁成本、减轻环境
污染的重要技术手段：大幅度提高煤比是增强高炉竞争力的重要措施12]，二十世纪80年代末90年代初，日本，德国，荷兰等国家的大型现代化高炉煤比达到200kg/t 以上，但大部分并非长期稳定，只是一时创造的高炉喷煤指标[3，二十世纪60年代，中国首钢进行了系统的喷煤极限值实验研究[4-6]，近几十年对高炉喷煤研究较多，主要有两类方式：(1)实验室研究煤粉的燃烧效率，数值模拟和实验研究[7-9]，主要是对煤粉的燃烧过程进行系统的研究，不仅包括单种煤分的研究，也有混煤的燃烧过程，不同煤质对不同添加剂的适应情况，外场对煤粉表面的激活实效作用等，此类研究为高炉喷吹作出了贡献，但是，大部分采用静态燃烧的方法，对风口燃烧的模拟至今不完善：(2)通过钢铁企业的高炉进行工业试验，甚至没有试验就实行了工业化，再进行总结，这种
与其他性能仍然息息相关，如喷流性，在不能动态高温有效测量煤粉燃烧性能情况下，煤粉在风口弥散度的模拟可有效补充其煤粉静态模拟不足的问题.同时系统地研究煤粉的可磨性，发热值，在高炉上部的未燃煤粉反应性等[14，对湘钢煤粉资源进行优化，同时因地制宜对我国东南地区喷吹煤粉的质量进行系统研究，为东南各钢铁企业配煤操作提供理论依据，
2
实验
2.1实验原料
实验所用煤种来源于湘潭钢铁公司，包括3种无烟煤、6种烟煤，碳磨成粒度小于0.074μm(200目)的煤粉，原煤的工业分析和元素分析见表1.工业分析及元素分析都采用空气干燥基
表1湘钢煤粉工业分析和元素分析
Proximate and ultimate analysis of Xiangsteel pulverized coals
Table1
oo Yangyang Baisha Jiaxi
Xiangyindu Hengda Weihua Xingxing Jingmin Xiayuan
Fixed carbon 80.20 74.40 84.07 82.74 59.37 61.28 81.14 83.89 38.88
2.2实验仪器与方法
Proximate analysis (%)
Volatile 8.53 8.83 4.89 7.81 30.23 67 7.68 5.42 56.70
Ash 1 16.77 11.04 9.45 10.40 7.43 11.18 10.69 4.42
煤粉的可磨性采用哈氏可磨性测定仪，流动性和喷
c 84.60 11.98 86.54 85.14 67.26 71.64 83.59 85.56 62.58
H 3.02 2.60 2.00 2.93 3.24 3.84 2.81 1.12 3.64
Uitimate analysis (%)
o
3.26 1.84 2.17 2.57 14.07 12.60 3.27 1.39 20,18
N
1.40 1.16 880 1.42 0.85 0.98 1.06 0.62 0.79
S 29r0 260 0.58 0.77 0.43 0.37 0.56 0.84 0.21
流特性采用清华大学与丹东市百特仪器有限公司联合研制BT-1000型粉体综合特性测试仪，着火点爆炸性选
收鹅日期：2011-08-19，1
修回日期；201202-12
作者简介：马超(1986-)，男，河北省部帮市人，硕士研究生，主要研究方向为高炉炼铁，炼铁资源优化，E-mail:supermachao126.com
万方数据
