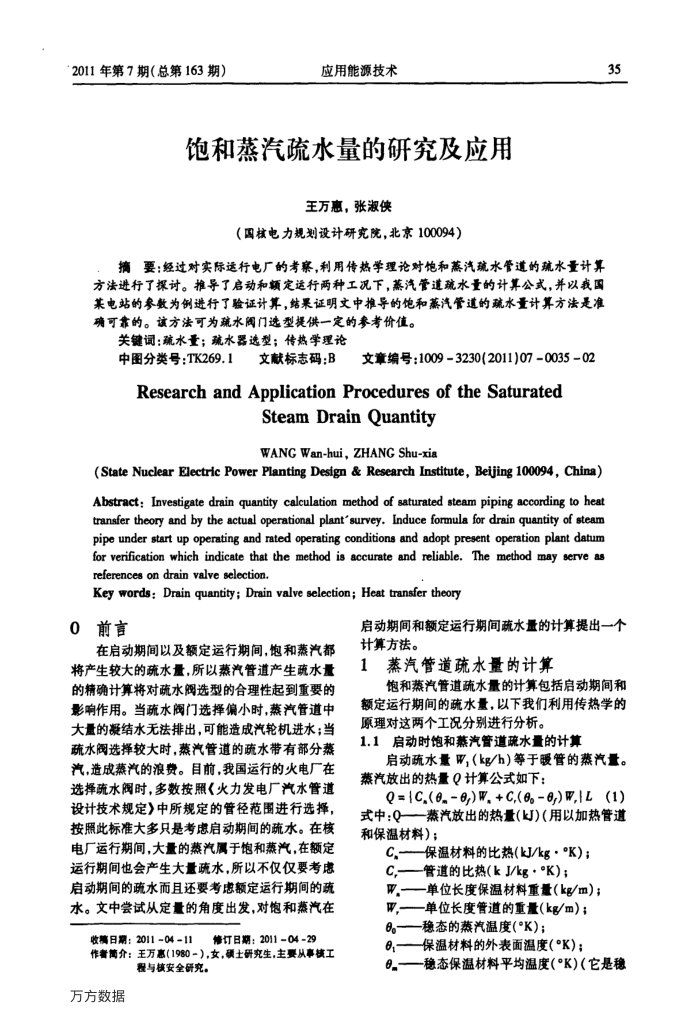

2011年第7期（总第163期）
应用能源技术
饱和蒸汽疏水量的研究及应用
王万惠，张淑侠
（国核电力规划设计研究院，北京100094）
搞要：经过对实际达行电厂的考察，利用传热学理论对饱和蒸汽琉水管道的疏水量计算方法进行了探讨。推导了启动和额定送行两种工况下，蒸汽管道疏水量的计算公式，并以我国某电站的参数为例进行了验证计算，结果证明文中推导的饱和蒸汽管道的疏水量计算方法是准确可靠的。该方法可为疏水阔门选型提供一定的参考价值。
关键词：疏水量；疏水器选型；传热学理论
中图分类号：TK269.1文献标志码B
文章编号：1009-3230(2011)07-0035-02
Researchand Application Procedures of the Saturated
Steam Drain Quantity WANG Wan-hui, ZHANG Shu-xia
(State Nuclear Electric Power Planting Design & Research Institute, Beijing 100094, China) Abstract: Investigate drain quantity calculation method of saturated steam piping according to heat transfer theory and by the actual operational plant'survey. Induce formula for drain quantity of steam pipeunder start up operating and rated operating conditions and adopt present operation plant datum for verification which indicate that the method is accurate and reliable. The method may serve as references on drain valve selection.
Key words: Drain quantity; Drain valve selection; Heat transfer theory
0前言
在启动期间以及额定运行期间，饱和蒸汽都将产生较大的疏水量，所以蒸汽管道产生疏水量的精确计算将对疏水阅选型的合理性起到重要的影响作用。当疏水阀门选择偏小时，蒸汽管道中大量的凝结水无法排出，可能造成汽轮机进水；当疏水阀选择较大时，蒸汽管道的疏水带有部分蒸汽，造成蒸汽的浪费。目前，我国运行的火电厂在选择硫水阀时，多数按照《火力发电厂汽水管道设计技术规定》中所规定的管径范围进行选择，按照此标准大多只是考虑启动期间的疏水。在核电厂运行期间，大量的蒸汽属于饱和蒸汽，在额定运行期间也会产生大量疏水，所以不仅仅要考患启动期间的疏水而且还要考虑额定运行期间的疏水。文中尝试从定量的角度出发，对饱和蒸汽在
收稿日期：2011-04-11
修订日期：2011-04-29
作者简介：王万惠（1980-），女，颈土研究生，主要从事核工
程与核安全研究。
万方数据
35
启动期间和额定运行期间疏水量的计算提出一个计算方法。
1蒸汽管道疏水量的计算
饱和蒸汽管道疏水量的计算包括启动期间和额定运行期间的疏水量，以下我们利用传热学的原理对这两个工况分别进行分析。
1.1启动时饱和蒸汽管道疏水量的计算
启动疏水量W，（kg/h）等于暖管的蒸汽量。蒸汽放出的热量Q计算公式如下：
Q=IC,(,-,)W, +C,(6,)W,IL(1) 式中：Q—蒸汽放出的热量(KJ)(用以加热管道和保温材料）：
C.保温材料的比热(kJ/kg·“K)； C—管道的比热(kJ/kg·"K)；
W.单位长度保温材料重量（kg/m）； W，单位长度管道的重量(kg/m）；。-稳态的蒸汽温度(°K)；
,——保温材料的外表面温度(K)；
6.稳态保温材料平均温度（°K)（它是稳
