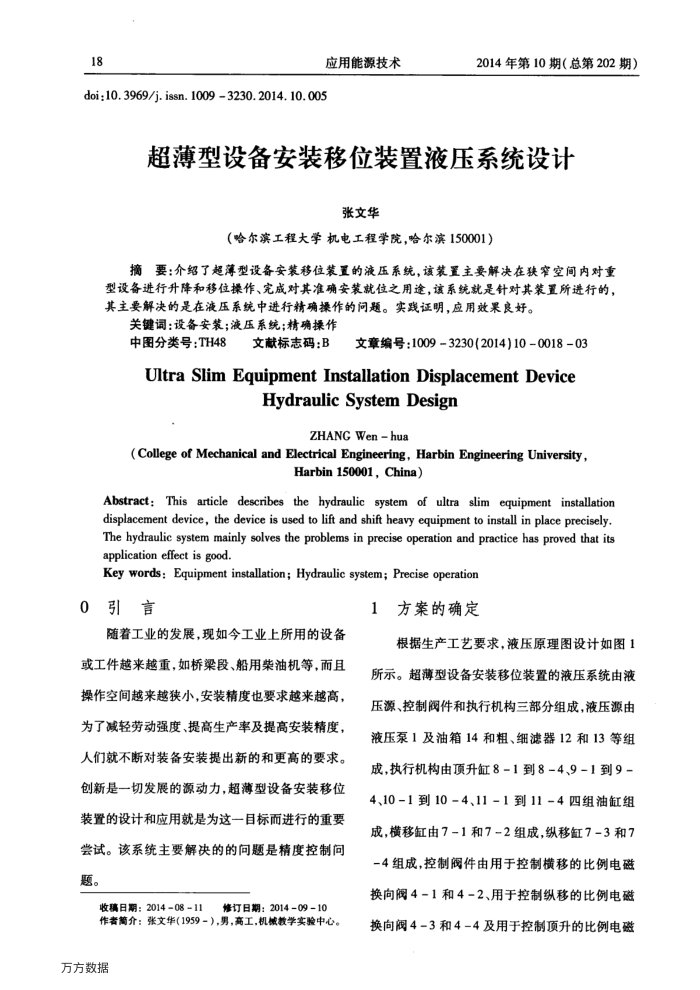

应用能源技术
doi:10.3969/j. issn. 1009 3230.2014. 10.005
2014年第10期（总第202期）
超薄型设备安装移位装置液压系统设计
张文华
（哈尔滨工程大学机电工程学院，哈尔滨150001）
摘要：介绍了超薄型设备安装移位装置的液压系统，该装置主要解决在狭窄空间内对重型设备进行升降和移位操作、完成对其准确安装就位之用途，该系统就是针对其装置所进行的，其主要解决的是在液压系统中进行精确操作的问题。实践证明，应用效果良好。
关键词：设备安装；液压系统；精确操作
中图分类号：TH48
文献标志码：B
文章编号：1009-3230(2014)100018-03
UltraSlimEquipmentInstallationDisplacementDevice
Hydraulic System Design
ZHANC Wen hua
(College of Mechanical and Electrical Engineering, Harbin Engineering University，
Harbin150001，China）
Abstract:This article describes the hydraulic system of ultra slim equipment installation displacement device, the device is used to lift and shift heavy equipment to install in place precisely Seesaeoe application effect is good.
Key words:Equipment installation; Hydraulic system; Precise operation
0引言
随着工业的发展，现如今工业上所用的设备或工件越来越重，如桥梁段、船用柴油机等，而且操作空间越来越狭小，安装精度也要求越来越高，为了减轻劳动强度、提高生产率及提高安装精度，人们就不断对装备安装提出新的和更高的要求。创新是一切发展的源动力，超薄型设备安装移位装置的设计和应用就是为这一目标而进行的重要尝试。该系统主要解决的的间题是精度控制问题。
修订日期：2014-09-10
收稿日期：2014=08=11
作者简介：张文华（1959-），男，高工，机械教学实验中心。
万方数据
1方案的确定
根据生产工艺要求，液压原理图设计如图1 所示。超薄型设备安装移位装置的液压系统由液压源、控制阀件和执行机构三部分组成，液压源由液压泵1及油箱14和粗、细滤器12和13等组成，执行机构由顶升缸8-1到8-4、9-1到9-
成，横移缸由7-1和7-2组成，纵移缸7-3和7-4组成，控制阀件由用于控制横移的比例电磁换向阀4-1和4-2、用于控制纵移的比例电磁换向阀4-3和4-4及用于控制顶升的比例电磁
