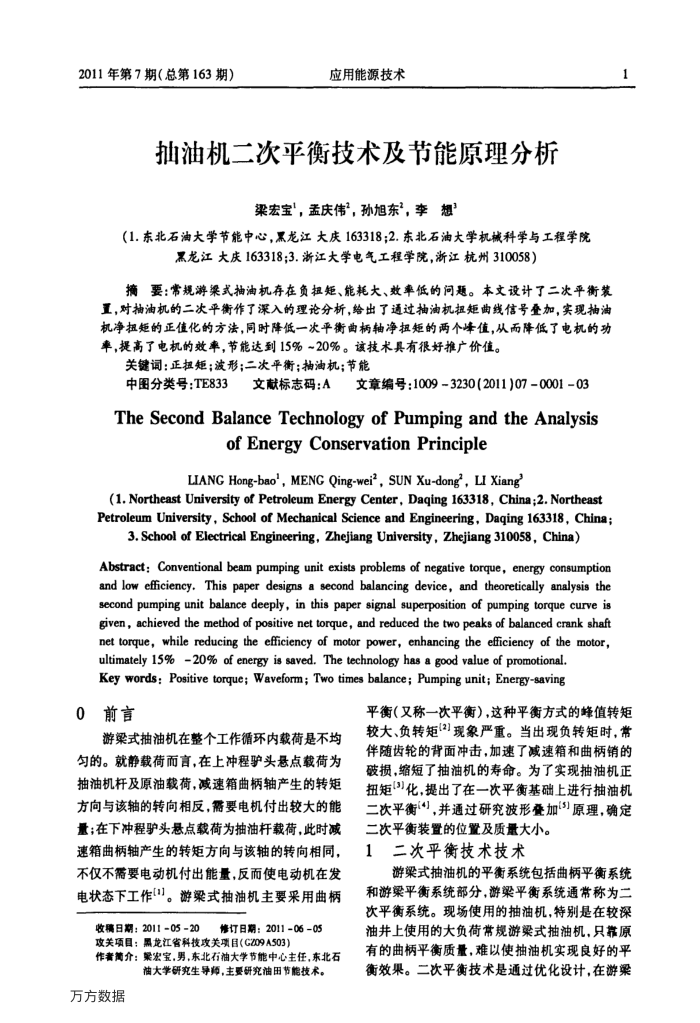

2011年第7期（总第163期）
应用能源技术
抽油机二次平衡技术及节能原理分析
梁宏宝，孟庆伟，孙旭东，李想”
（1.东北石油大学节能中心，黑龙江大庆163318;2.东北石油大学机械科学与工程学院
黑龙江大庆163318;3.浙江大学电气工程学院，浙江杭州310058）
摘要：常规游梁式抽油机存在负担矩、能耗大、效率低的问题。本文设计了二次平衡装直，对抽油机的二次平衡作了深入的理论分析，给出了通过抽油机扭矩曲线信号叠加，实现抽油机净扭矩的正值化的方法，同时降低一次平衡曲柄轴净扭矩的两个峰值，从而降低了电机的功率，提高了电机的效率，节能达到15%~20%。该技术具有很好推广价值。
关键词：正担矩；波形；二次平衡；抽油机；节能中图分类号：TE833
8文献标志码：A文章编号：1009-3230(2011)07-0001-03
The Second Balance Technology of Pumping and the Analysis
ofEnergyConservationPrinciple
LIANG Hong-bao', MENG Qing-wei', SUN Xu-dong,LI Xiang
(1.Northeast University of Petroleum Energy Center,Daqing 163318, China;2.Northeast Petroleum University, School of Mechanical Science and Engineering, Daqing 163318, China;
3.School of Electrical Engineering,Zhejiang University,Zhejiang 310058,China)
Abstract: Conventional beam pumping unit exists problems of negative torque, energy consumption and low efficiency. This paper designs a second balancing device, and theoretically analysis the anonososeaeaenor given, achieved the method of positive net torque, and reduced the two peaks of balanced crank shaft net torque, while reducing the efficiency of motor power, enhancing the eficiency of the motor,
ultimately 15% 20% of energy is saved. The technology has a good value of promotional. Key words: Positive torque; Waveform; Two times balance; Pumping unit; Energy-saving
0前言
游梁式抽油机在整个工作循环内载荷是不均匀的。就静载荷而言，在上冲程驴头悬点载荷为抽油机杆及原油载荷，减速箱曲柄轴产生的转矩方向与该轴的转向相反，需要电机付出较大的能量；在下冲程驴头悬点载荷为抽油杆载荷，此时减速箱曲柄轴产生的转矩方向与该轴的转向相同，不仅不需要电动机付出能量，反而使电动机在发电状态下工作(。游梁式抽油机主要采用曲柄收稿日期：2011=05-20
0修订日期：2011-06-05
攻关项目：黑龙江省科技攻关项目（C209A503）
作奢黄介：梁宏宝，男，东北石油大学节能中心主任，东北石
油大学研究生导师，主要研究油田节能技术。
万方数据
1
平衡（又称一次平衡），这种平衡方式的蜂值转矩较大、负转矩(2)现象严重。当出现负转矩时，常伴随齿轮的背面冲击，加速了减速箱和曲柄销的破损，缩短了抽油机的寿命。为了实现抽油机正扭矩(")化，提出了在一次平衡基础上进行抽油机二次平衡("]，并通过研究波形叠加")原理，确定
二次平衡装置的位置及质量大小。 1二次平衡技术技术
游梁式抽油机的平衡系统包括曲柄平衡系统和游梁平衡系统部分，游梁平衡系统通常称为二次平衡系统。现场使用的抽油机，特别是在较深油井上使用的大负荷常规游梁式抽油机，只靠原有的曲柄平衡质量，难以使抽油机实现良好的平衡效果。二次平衡技术是通过优化设计，在游梁
