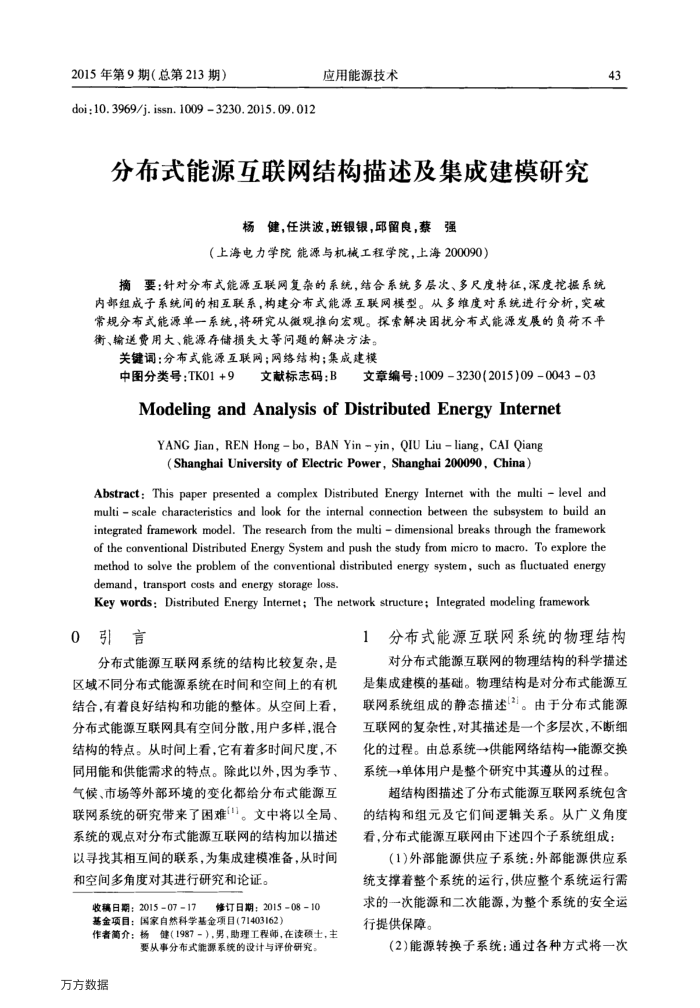

2015年第9期（总第213期）
doi; 10. 3969/j. issn. 1009 3230. 2015. 09. 012
应用能源技术
分布式能源互联网结构描述及集成建模研究
杨健，任洪波，班银银，邱留良，蔡强
（上海电力学院能源与机械工程学院，上海200090）
摘要：针对分布式能源互联网复杂的系统，结合系统多层次、多尺度特征，深度挖据系统内部组成子系统间的相互联系，构建分布式能源互联网模型。从多维度对系统进行分析，突破常规分布式能源单一系统，将研究从微观推向宏观。探索解决围犹分布式能源发展的负荷不平衡、输送费用大、能源存储损失大等问题的解决方法。
关键词：分布式能源互联网；网络结构；集成建模
中图分类号：TK01+9文献标志码：B文章编号：1009-3230(2015)09-0043-03
ModelingandAnalysisofDistributedEnergyInternet
YANG Jian,REN Hongbo,BAN Yin -yin,QIU Liuliang,CAI Qiang(Shanghai University of Electric Power,Shanghai200090,China）
43
Abstract: This paper presented a complex Distributed Energy Intermet with the multi level and multi scale characteristics and look for the internal connection between the subsystem to build an integrated framework model. The research from the multi dimensional breaks through the framework of the conventional Distributed Energy System and push the study from micro to macro. To explore the method to solve the problem of the conventional distributed energy system, such as fluctuated energy demand, transport costs and energy storage loss.
Key words: Distributed Energy Internet; The network structure; Integrated modeling framework
0引言
分布式能源互联网系统的结构比较复杂，是区域不同分布式能源系统在时间和空间上的有机结合，有着良好结构和功能的整体。从空间上看，分布式能源互联网具有空间分散，用户多样，混合结构的特点。从时间上看，它有着多时间尺度，不同用能和供能需求的特点。除此以外，因为季节、气候、市场等外部环境的变化都给分布式能源互联网系统的研究带来了困难"。文中将以全局、系统的观点对分布式能源互联网的结构加以描述以寻找其相互间的联系，为集成建模准备，从时间和空间多角度对其进行研究和论证。
收稿日期：2015-07-17
修订日期：2015-0810
基金项目：国家自然科学基金项目（71403162）
作者简介：杨健（1987-），男，助理工程师，在读硕土，主
要从事分布式能源系统的设计与评价研究：
万方数据
1分布式能源互联网系统的物理结构
对分布式能源互联网的物理结构的科学描述
是集成建模的基础。物理结构是对分布式能源互联网系统组成的静态描述[2]。由于分布式能源互联网的复杂性，对其描述是一个多层次，不断细化的过程。由总系统一→+供能网络结构一能源交换系统一→单体用户是整个研究中其遵从的过程。
超结构图描述了分布式能源互联网系统包含的结构和组元及它们间逻辑关系。从广义角度看，分布式能源互联网由下述四个子系统组成：
（1)外部能源供应子系统：外部能源供应系统支撑着整个系统的运行，供应整个系统运行需求的一次能源和二次能源，为整个系统的安全运行提供保障。
(2)能源转换子系统：通过各种方式将一次
