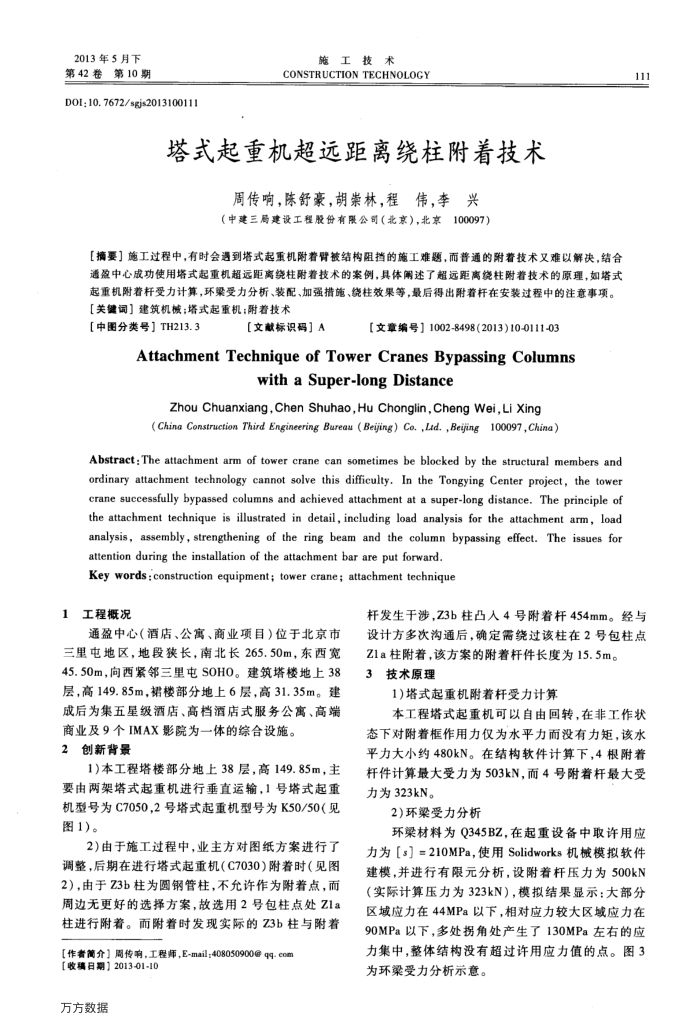

2013年5月下第42卷第10期
DOI:10.7672/sgjs2013100111
施工技术
CONSTRUCTION TECHNOLOGY
塔式起重机超远距离绕柱附着技术
周传响，陈舒豪，胡崇林，程伟，李兴（中建三局建设工程股份有限公司（北京），北京100097）
【摘要］施工过程中，有时会遇到塔式起重机附着臀被结构阻挡的施工难题，而普通的附着技术又难以解决，结合通盈中心成功使用塔式起重机超远距离绕柱附着技术的案例，具体闹述了超远距离绕柱附着技术的原理，如塔式起重机附着杆受力计算，环梁受力分析、装配、加强措施、绕柱效果等，最后得出附着杆在安装过程中的注意事项。【关键词】建筑机械；塔式起重机：附着技术
［中图分类号】TH213.3
【文献标识码］A
【文章编号】1002-8498(2013)10-0111-03
AttachmentTechniqueofTowerCranesBypassingColumns
with a Super-long Distance
Zhou Chuanxiang,Chen Shuhao,Hu Chonglin,Cheng Wei,Li Xing(China Construction Third Engineering Bureau (Bejing) Co. ,Lad. ,Bejing 100097,China）
Abstract:The attachment arm of tower crane can sometimes be blocked by the structural members and ordinary attachment technology cannot solve this difficulty. In the Tongying Center project, the tower crane successfully bypassed columns and achieved attachment at a super-long distance. The principle of the attachment technique is illustrated in detail, including load analysis for the attachment arm, load analysis, assembly, strengthening of the ring beam and the column bypassing effect. The issues for
attention during the installation of the attachment bar are put forward. Key words:construction equipment; tower crane; attachment technique
1工程概况
通盈中心(酒店、公寓、商业项目)位于北京市三里屯地区，地段狭长，南北长265.50m，东西宽 45.50m，向西紧邻三里屯SOHO。建筑塔楼地上38 层，高149.85m，韬楼部分地上6层，高31.35m。建成后为集五星级酒店、高档酒店式服务公寓、高端
商业及9个IMAX影院为一体的综合设施。 2创新背景
1)本工程塔楼部分地上38层，高149.85m，主要由两架塔式起重机进行垂直运输，1号塔式起重机型号为C7050，2号塔式起重机型号为K50/50（见图1）。
2)由于施工过程中，业主方对图纸方案进行了调整，后期在进行塔式起重机（C7030）附着时（见图 2），由于Z3b柱为圆钢管柱，不允许作为附着点，而周边无更好的选择方案，故选用2号包柱点处Z1a 柱进行附着。而附着时发现实际的Z3b柱与附着
【作者介】周传响，工程师，E-mail：408050900@qg-com
[收稿日期】2013-01-10 万方数据
111
杆发生干涉，Z3b柱凸人4号附着杆454mm。经与设计方多次沟通后，确定需绕过该柱在2号包柱点
Z1a柱附着，该方案的附着杆件长度为15.5m。技术原理
3
1)塔式起重机附着杆受力计算
本工程塔式起重机可以自由回转，在非工作状态下对附着框作用力仅为水平力而没有力矩，该水平力大小约480kN。在结构软件计算下，4根附着杆件计算最大受力为503kN，而4号附着杆最大受力为323kN。
2)环梁受力分析
环梁材料为Q345BZ，在起重设备中取许用应力为【s】=210MPa，使用Solidworks机械模拟软件建模，并进行有限元分析，设附着杆压力为500kN（实际计算压力为323kN），模拟结果显示：大部分区域应力在44MPa以下，相对应力较大区域应力在 90MPa以下，多处拐角处产生了130MPa左右的应力集中，整体结构没有超过许用应力值的点。图3 为环梁受力分析示意。
