58
施工技术
CONSTRUCTION TECHNOLOGY

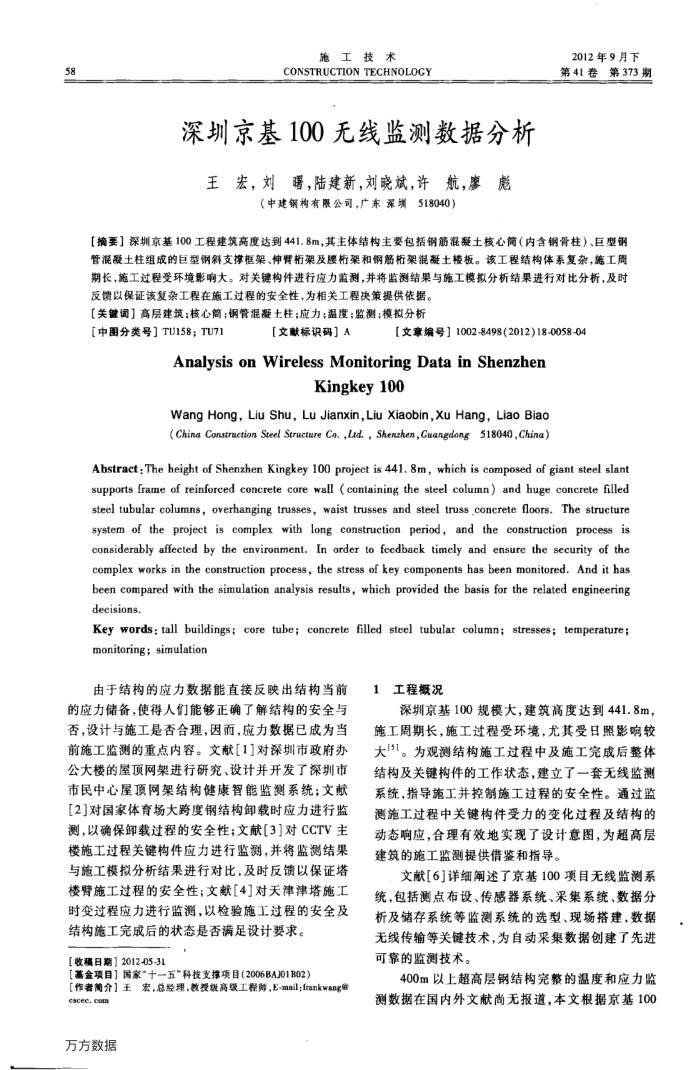

深圳京基100无线监测数据分析王宏，刘曙，陆建新，刘晓斌，许航，廖彪
（申建钢构有限公司，广东深圳518040）
2012年9月下
第41卷
第373期
【摘要】深圳京基100工程建筑高度达到441.8m，其主体结构主要包括钢筋混凝土核心简（内含钢骨柱）、巨型钢管混凝土柱组成的巨型钢斜支撑框架、伸臂架及腰桁架和钢筋桁架混凝土楼板。该工程结构体系复杂，施工周期长，施工过程受环境影响大。对关键构件进行应力监测，并将监测结果与施工模拟分析结果进行对比分析，及时
反馈以保证该复杂工程在施工过程的安全性，为相关工程决策提供依据。[关键词]高层建筑：核心筒：钢管混凝土柱；应力；温度：监测：模拟分析
【中图分类号】TU158；TU71
【文献标识码】A
【文章编号】1002-8498(2012)18-0058-04
Analysis on Wireless Monitoring Data in Shenzhen
Kingkey100
Wang Hong, Liu Shu, Lu Jianxin,Liu Xiaobin,Xu Hang, Liao Biao(China Construction Steel Structure Co. ,Ld., Shenzhen,Cuangdong518040,China)
Ahstract: The height of Shenzhen Kingkey 100 project is 441. 8m, which is composed of giant steel slant supports frame of reinforced concrete core wall (containing the steel column) and huge concrete flled steel tubular columns, overhanging trusses,waist trusses and steel truss.concrete floors.The structure system of the project is complex with long construction period, and the construction process is considerably affected by the environment. In order to feedback timely and ensure the security of the complex works in the construction process, the stress of key components has been monitored.And it has been compared with the simulation analysis results, which provided the basis for the related engineering decisions.
Key words: tall buildings; core tube; concrete flled steel tubular column; stresses; temperature; monitoring;simulation
由于结构的应力数据能直接反映出结构当前
的应力储备，使得人们能够正确了解结构的安全与否，设计与施工是否合理，因而，应力数据已成为当前施工监测的重点内容。文献[1]对深圳市政府办公大楼的屋顶网架进行研究、设计并开发了深圳市市民中心屋顶网架结构健康智能监测系统；文献[2]对国家体育场大跨度钢结构卸载时应力进行监测，以确保卸载过程的安全性：文献「31对CCTV主楼施工过程关键构件应力进行监测，并将监测结果与施工模拟分析结果进行对比，及时反馈以保证塔楼臂施工过程的安全性；文献[4]对天津津塔施工时变过程应力进行监测，以检验施工过程的安全及
结构施工完成后的状态是否满足设计要求。【收稿日期】2012-05-31
【基金项目］国家"十一五"科技支撑项目（2006BAJ01B02）
【作者简介】王宏，总经理，教授级高级工程师，E-mail：frankwange cscec.com
万方数据
1
工程概况
深圳京基100规模大，建筑高度达到441.8m，
施工周期长，施工过程受环境，尤其受日照影响较大[5]。为观测结构施工过程中及施工完成后整体结构及关键构件的工作状态，建立了一套无线监测系统，指导施工并控制施工过程的安全性。通过监测施工过程中关键构件受力的变化过程及结构的动态响应，合理有效地实现了设计意图，为超高层建筑的施工监测提供借鉴和指导。
文献[6]详细阐述了京基100项目无线监测系统，包括测点布设、传感器系统、采集系统、数据分析及储存系统等监测系统的选型、现场搭建，数据无线传输等关键技术，为自动采集数据创建了先进可靠的监测技术。
400m以上超高层钢结构完整的温度和应力监
测数据在国内外文献尚无报道，本文根据京基100
