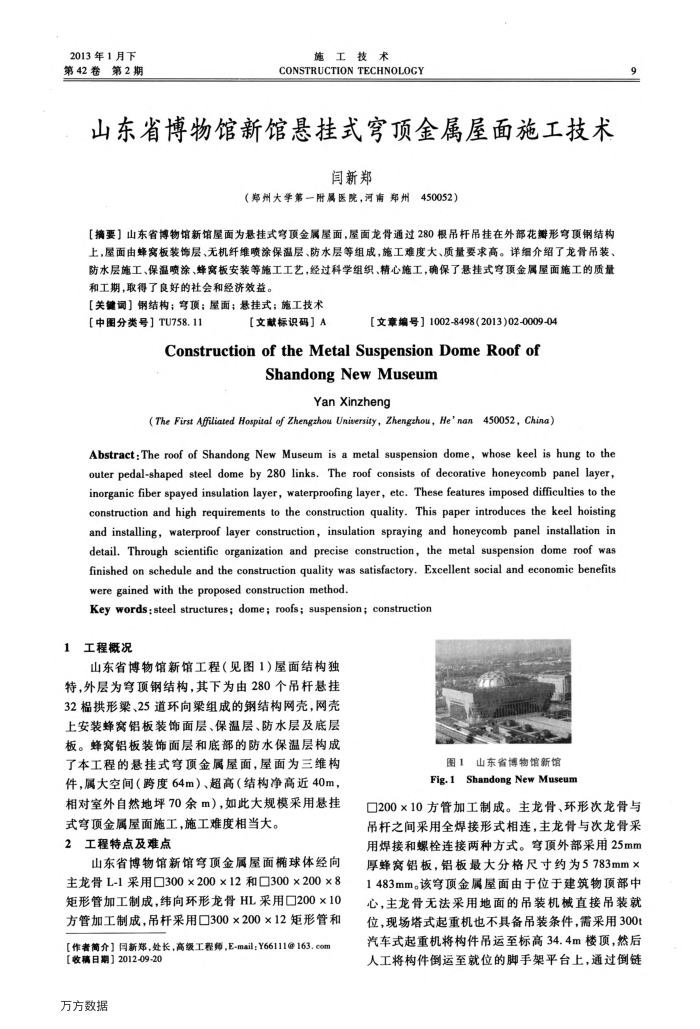

2013年1月下第42卷第2期
施工技术
CONSTRUCTION TECHNOLOGY
山东省博物馆新馆悬挂式顶金属屋面施工技术
闻新郑
（郑州大学第一附属医院，河南郑州450052）
[捕要】山东省博物馆新馆屋面为悬挂式弯顶金属屋面，屋面龙骨通过280根吊杆吊挂在外部花番形弯顶钢结构上，屋面由蜂窝板装饰层、无机纤维喷涂保温层、防水层等组成，施工难度大、质量要求高。详细介绍了龙骨吊装、防水层施工、保温喷涂、蜂窝板安装等施工工艺，经过科学组织、精心施工，确保了悬挂式弯顶金属屋面施工的质量和工期，取得了良好的社会和经济效益。
【关键词】钢结构；弯顶；屋面；悬挂式；施工技术
【中图分类号】TU758.11
【文献标识码】A
【文章编号】1002-8498(201302-0009-04
Constructionof theMetal SuspensionDomeRoof of
ShandongNewMuseum
YanXinzheng
(The First Affiliated Hospital of Zhengzhou Unitersity, Zhengzhou, He'ngn 450052, China)
Abstract:The roof of Shandong New Museum is a metal suspension dome, whose keel is hung to the outer pedal-shaped steel dome by 280 links. The roof consists of decorative honeycomb panel layer, inorganic fiber spayed insulation layer, waterproofing layer, etc. These features imposed difficulties to the construction and high requirements to the construction quality. This paper introduces the keel hoisting and installing, waterproof layer construction, insulation spraying and honeycomb panel installation in detail.Through scientific organization and precise construction，the metal suspension dome roof was finished on schedule and the construction quality was satisfactory. Excellent social and economic benefits were gained with the proposed construction method.
Key words: steel structures; dome; roofs; suspension; construction
工程概况 1
山东省博物馆新馆工程（见图1)屋面结构独特，外层为弯顶钢结构，其下为由280个吊杆悬挂 32榻拱形梁、25道环向梁组成的钢结构网壳，网壳上安装蜂窝铝板装饰面层、保温层、防水层及底层板。蜂窝铝板装饰面层和底部的防水保温层构成
了本工程的悬挂式弯顶金属屋面，屋面为三维构件，属大空间（跨度64m）、超高（结构净高近40m，相对室外自然地坪70余m），如此大规模采用悬挂
式弯顶金属屋面施工，施工难度相当大。 2工程特点及难点
山东省博物馆新馆弯顶金属屋面椭球体经向主龙骨L-1采用口300×200×12和口300×200×8 矩形管加工制成，纬向环形龙骨HL采用口200×10 方管加工制成，吊杆采用300×200×12矩形管和
【作者简介】同新郑，处长，高级工程师，E-mail；Y66111@163.com
【收稿日期】2012-09-20 万方数据
图1山东省博物馆新馆 Fig.1ShandongNewMuseum
9
口200×10方管加工制成。主龙骨、环形次龙骨与吊杆之间采用全焊接形式相连，主龙骨与次龙骨采用焊接和螺栓连接两种方式。弯顶外部采用25mm 厚蜂窝铝板，铝板最大分格尺寸约为5783mm× 1483mm。该弯顶金属屋面由于位于建筑物顶部中心，主龙骨无法采用地面的吊装机械直接吊装就位，现场塔式起重机也不具备吊装条件，需采用300t 汽车式起重机将构件吊运至标高34.4m楼顶，然后人工将构件倒运至就位的脚手架平台上，通过倒链
