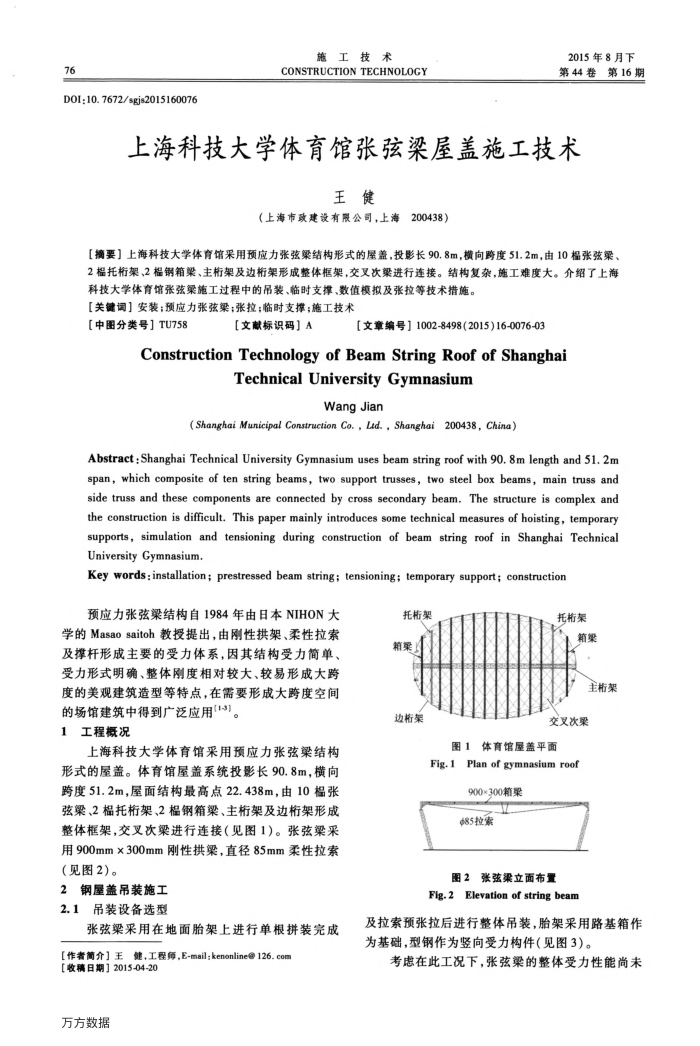

施工技术
CONSTRUCTIONTECHNOLOGY
2015年8月下第44卷第16期
上海科技大学体育馆张弦梁屋盖施工技术
王健
（上海市政建设有限公司，上海200438）
【摘要】上海科技大学体育馆采用预应力张弦梁结构形式的屋盖，投影长90.8m，横向跨度51.2m，由10榻张弦梁， 2榻托桁架、2程钢箱梁、主桁架及边桁架形成整体枢架，交叉次梁进行连接。结构复杂，施工难度大。介绍了上海
科技大学体育馆张弦渠施工过程中的吊装、临时支撑、数值模拟及张拉等技术措施。【关键词】安装；预应力张弦梁；张拉：临时支撑；施工技术
【中图分类号】TU758
[文献标识码］A
[文章编号】1002-8498(2015)16-0076-03
ConstructionTechnologyofBeamStringRoofofShanghai
Technical University Gymnasium
WangJian
(Shanghai Municipal Construction Co.,Lad.,Shanghai 200438,China)
Abstract:Shanghai Technical University Gymnasium uses beam string roof with 90. 8m length and 51.2m span, which composite of ten string beams, two support trusses, two steel box beams, main truss and side truss and these components are connected by cross secondary beam. The structure is complex and the construction is dfficult. This paper mainly introduces some technical measures of hoisting, temporary supports， simulation and tensioning during construction of beam string roof in Shanghai Technical University Gymnasium.
Key words:installation; prestressed beam string; tensioning; temporary support; construction
预应力张弦梁结构自1984年由日本NIHON大学的Masaosaitoh教授提出，由刚性拱架、柔性拉索及撑杆形成主要的受力体系，因其结构受力简单、受力形式明确、整体刚度相对较大、较易形成大跨度的美观建筑造型等特点，在需要形成大跨度空间
的场馆建筑中得到广泛应用(1-3) 1工程概况
上海科技大学体育馆采用预应力张弦梁结构形式的屋盖。体育馆屋盖系统投影长90.8m，横向跨度51.2m，屋面结构最高点22.438m，由10榻张弦梁、2榻托桁架、2棍钢箱梁、主桁架及边桁架形成整体框架，交叉次梁进行连接（见图1）。张弦梁采用900mm×300mm刚性拱，直径85mm柔性拉索（见图2）。
2钢屋盖吊装施工 2.1吊装设备选型
张弦梁采用在地面胎架上进行单根拼装完成【作者简介】王建，工程师，E-mail;kenonline@126.com
[收稿日期】2015-04-20 万方数据
托架箱巢上
边格架
图1
托桁架箱架主桁架
交叉次梁
体育馆屋盖平面
Plan of gymnasium roof
Fig.1
900×300箱架 685拉索
图2张弦渠立面布置
Fig.2Elevation of string beam
及拉索预张拉后进行整体吊装，胎架采用路基箱作为基础，型钢作为竖向受力构件（见图3）。
考在此工况下，张弦梁的整体受力性能尚未
