2011年5月下第40卷
第341期
施工技术
CONSTRUCTION TECHNOLOGY

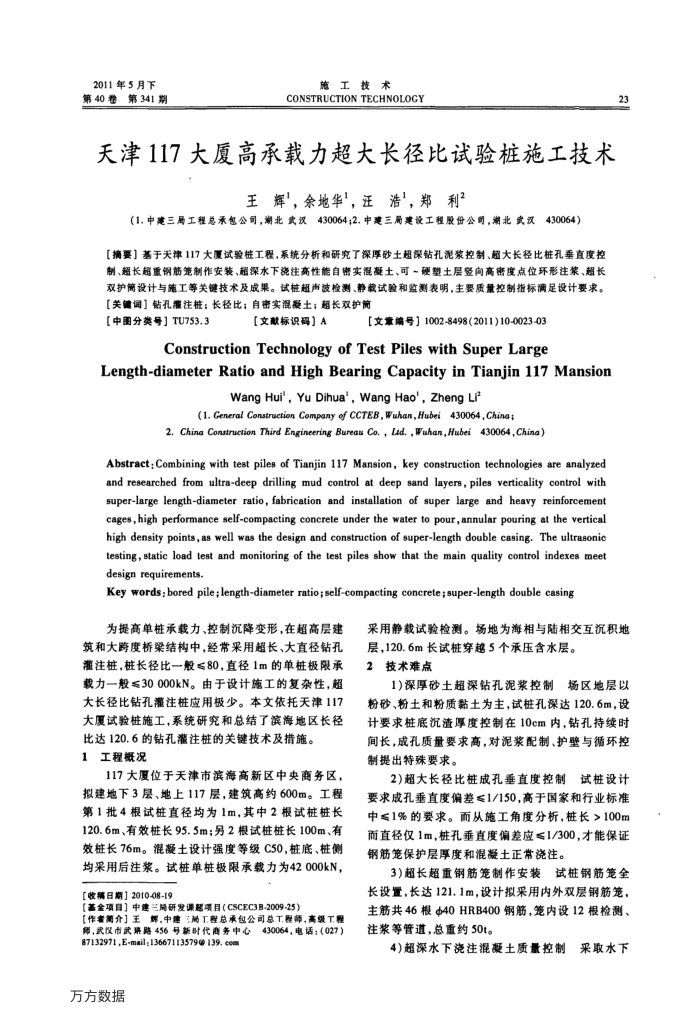

天津117大厦高承载力超大长径比试验桩施工技术
王辉，余地华，汪浩，郑利2
(1.中建三局工程总承包公司，潮北武汉430064;2.中建三局建设工程股份公司，潮北武汉430064）
制、超长超重钢筋笼制作安装、超深水下浇注高性能自密实混凝土、可一硬塑土层整向高密度点位环形注浆、超长双护简设计与施工等关键技术及成果。试桩超声波检测、静载试验和监测表明，主要质量控制指标满足设计要求。【关键词】钻孔灌注桩；长径比；自密实混凝土；超长双护篇
【中图分类号】TU753.3
【文献标识码】A
【文章编号】1002-8498(2011)10-0023-03
ConstructionTechnologyofTestPileswithSuperLarge
Length-diameter Ratio and High Bearing Capacity in Tianjin117Mansion
Wang Hui', Yu Dihua', Wang Hao', Zheng Li
(1. General Construction Company of CCTEB,Wuhan,Hubei430064,China;
2. China Construction Third Engineering Bureau Co. , Lad.,Wuhan,Hubei 430064,China)
Abstract: Combining with test piles of Tianjin 117 Mansion, key construction technologies are analyzed and researched from ultra-deep drilling mud control at deep sand layers, piles verticality control with aaeaeeeaeea cages,high performance self-compacting concrete under the water to pour,annular pouring at the vertical high density points, as well was the design and construction of super-length double casing. The ultrasonic testing, static load test and monitoring of the test piles show that the main quality control indexes meet design requirements.
Key words; bored pile; length-diameter ratio;self-compacting concrete;super-length double casing
为提高单桩承载力、控制沉降变形，在超高层建筑和大跨度桥梁结构中，经常采用超长、大直径钻孔灌注桩，桩长径比一般≤80，直径1m的单桩极限承载力一般≤30000kN。由于设计施工的复杂性，超大长径比钻孔灌注桩应用极少。本文依托天津117 大厦试验桩施工，系统研究和总结了滨海地区长径
比达120.6的钻孔灌注桩的关键技术及措施。 1工程概况
117大厦位于天津市滨海高新区中央商务区，拟建地下3层、地上117层，建筑高约600m。工程第1批4根试桩直径均为1m，其中2根试桩桩长 120.6m、有效桩长95.5m；另2根试桩长100m、有效桩长76m。混凝土设计强度等级C50，桩底、桩侧均采用后注浆。试桩单桩极限承载力为42000kN，
【收稿日期］2010-08-19
【基金项目］中建三局研发课瑟项目（CSCEC3B-2009-25）
【作奢简介】王辉，中建二局工程总承包公司总T.程师，高级T程
师，武汉市武培路456号薪时代商务中心 87132971 ,E-mail ;13667113579@ 139, com
万方数据
430064，电话：（027）
23
采用静载试验检测。场地为海相与陆相交互沉积地层，120.6m长试桩穿越5个承压含水层。
2
技术难点
1)深厚砂土超深钻孔泥浆控制
场区地层以
粉砂、粉土和粉质黏土为主，试桩孔深达120.6m，设计要求椎底沉渣厚度控制在10cm内，钻孔持续时间长，成孔质量要求高，对泥浆配制、护壁与循环控制提出特殊要求。
2)超大长径比桩成孔垂直度控制
试桩设计
要求成孔垂直度偏差≤1/150，高于国家和行业标准中≤1%的要求。而从施工角度分析，桩长>100m 而直径仅1m，桩孔垂直度偏差应≤1/300，才能保证钢筋笼保护层厚度和混展土正常浇注。
3)超长超重钢筋笼制作安装
试桩钢筋笼全
长设置，长达121.1m，设计拟采用内外双层钢筋笼，主筋共46根Φ40HRB400钢筋，笼内设12根检测、注浆等管道，总重约50t。
4)超深水下浇注混凝土质量控制
采取水下
