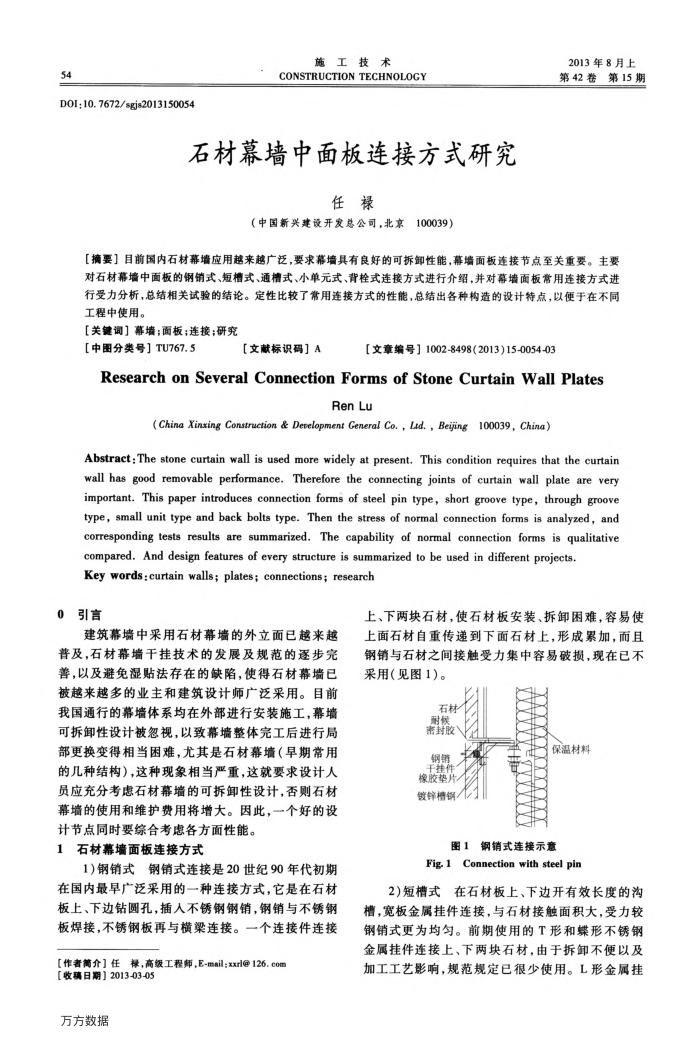

54
DOI;10.7672/sgjs2013150054
施工技术
CONSTRUCTION TECHNOLOGY
石材幕墙中面板连接方式研究
任禄
（中国新兴建设开发总公司，北京100039）
2013年8月上第42卷第15期
【摘要】目前国内石材幕墙应用越来越广泛，要求幕墙具有良好的可拆卸性能，幕墙面板连接节点至关重要。主要对石材幕墙中面板的钢销式、短槽式、通式、小单元式、背栓式连接方式进行介绍，并对幕墙面板常用连接方式进行受力分析，总结相关试验的结论。定性比较了常用连接方式的性能，总结出各种构造的设计特点，以便于在不同工程中使用。
【关键调】幕墙；面板；连接；研究
中图分类号】TU767.5
【文献标识码】A
[文章编号】1002-8498(2013)15-0054-03
ResearchonSeveralConnectionFormsofStoneCurtainWallPlates
Ren Lu
(China Xinxing Construction & Derelopment General Co., Lad., Bejing 100039, China)
Abstract: The stone curtain wall is used more widely at present. This condition requires that the curtain wall has good removable performance. Therefore the connecting joints of curtain wall plate are very important. This paper introduces connection forms of steel pin type, short groove type, through groove type, small unit type and back bolts type.Then the stress of normal connection forms is analyzed, and corresponding tests results are summarized.The capability of normal connection forms is qualitative
compared. And design features of every structure is summarized to be used in different projects. Key words:curtain walls; plates; connections; research
0
旱
建筑幕墙中采用石材幕墙的外立面已越来越普及，石材幕墙干挂技术的发展及规范的逐步完善，以及避免湿贴法存在的缺陷，使得石材幕墙已被越来越多的业主和建筑设计师广泛采用。目前我国通行的幕墙体系均在外部进行安装施工，幕墙可拆卸性设计被忽视，以致幕墙整体完工后进行局部更换变得相当困难，尤其是石材幕墙（早期常用的几种结构），这种现象相当严重，这就要求设计人员应充分考虑石材幕墙的可拆卸性设计，否则石材幕墙的使用和维护费用将增大。因此，一个好的设
计节点同时要综合考虑各方面性能。 1石材幕墙面板连接方式
1)钢销式钢销式连接是20世纪90年代初期在国内最早广泛采用的一种连接方式，它是在石材板上、下边钻圆孔，插人不锈钢钢销，钢销与不锈钢板焊接，不锈钢板再与横梁连接。一个连接件连接
【作者简介】任禄，高级工程师，E-msil;xxrl@126.com
【收稿日期】2013-03-05 万方数据
上、下两块石材，使石材板安装、拆卸困难，容易使上面石材自重传递到下面石材上，形成累加，而且钢销与石材之间接触受力集中容易破损，现在已不采用（见图1）。
石材耐候密封胶》
钢销挂书
橡胶垫片镀锌槽钢/
保温材料
图1钢销式连接示意
Fig.1Connection with steel pin
2)短槽式在石材板上、下边开有效长度的沟槽，宽板金属挂件连接，与石材接触面积大，受力较钢销式更为均匀。前期使用的T形和蝶形不锈钢金属挂件连接上、下两块石材，由于拆卸不便以及加工工艺影响，规范规定已很少使用。L形金属挂
