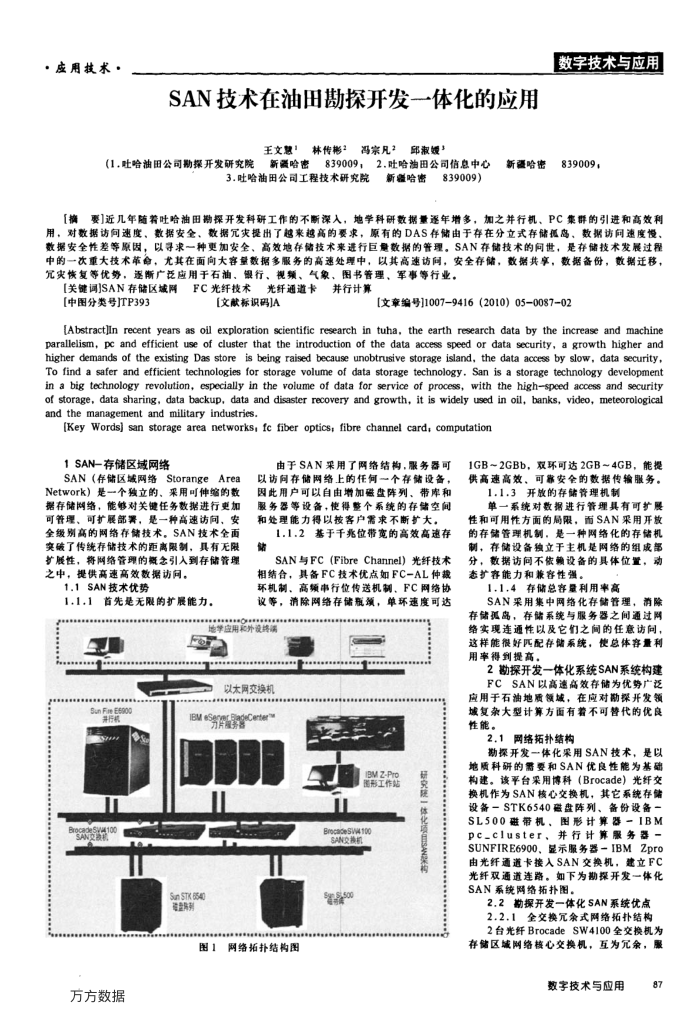

SAN技术在油田勘探开发一体化的应用
王文款：
(1.吐哈油田公司勘探开发研究院
林传彬2冯宗凡？
邱淑媛
新溢哈密
839009，2.吐哈油田公司信息中心
3.吐哈油田公司工程技术研究院
新盟哈密
839009)
新强哈密
数字技术与应用 839009,
要近几年随差吐哈油田勘探开发科研工作的不断深入，地学科研数据量逐年增多，加之并行机，PC集群的引进和高效利
用，对数据访向速度，数据安全，数据完灾提出了越来越高的要求，原有的DAS存储由于存在分立式存储差岛，数据访间速度慢数据安全性差等原固，以导求一种更加安全、高效地存储技术来进行巨量数据的管理。SAN存储技术的间世，是存储技术发展过程中的一次重大技术革命，尤其在面向大容量数据多服务的高速处理中，以其高速访间，安全存储，数辖共享，数据备份，数据迁移，
灾恢复等优势，逐断广泛应用于石油，银行、视频、气象，图书管理、军事等行业。[关键词]SAN存储区城网FC光纤技术光纤通道卡并行计算
[中图分类号]TP393
[文献标识码]A
[文章编号]10079416（2010)05-0087-02
[Abstract]ln recent years as oil exploration scientific research in tuha. the earth research data by the increase and machine parallelism, pc and efficient use of cluster that the introduction of the data access speed or data security, a growth higher and higher demands of the existing Das store is being raised because unobtrusive storage island, the data access by slow, data security, To find a safer and efficient technologies for storage volume of data storage technology. San is a storage technology development in a big technology revolution, especially in the volume of data for service of process, with the highspeed access and security of storage, data sharing, data backup, data and disaster recovery and growth, it is widely used in oil, banks, video, meteorological andthemanagementandmilitaryindustries
[Key Words] san storage area networks fc fiber optics; fibre channel card; computation
1SAN-存储区域网络
StorangeArea
SAN（存储区域网络
Network）是个独立的，采用可伸缩的数据存储网络，能够对关键任务数据进行更加可管理、可扩展部署，是一种高速访间，安全级别高的网络存储技术。SAN技术全面突破了传统存储技术的距离限制，具有无限扩展性，将网络管理的概含引入到存储管理之中，提供高速高效数据访间。
1.1SAN技术优势
首先是无限的扩展能力。
1.1.1
國
....
SunFrme E6900 并行机
10 方方数据
由于SAN采用了网络结构，服务器可以访间存储网络上的任何一个存储设备，因此用户可以自由增加磁盘阵列、带库和服务器等设备，使得整个系统的存储空间
和处理能力得以按客户需求不断扩大。 1.1.2基于千兆位带宽的高效高速存 SAN与FC(FibreChannel)光纤技术
相结合，具备FC技术优点如FC-AL仲裁环机制、高频事行位传送机制、FC网络协议等，消除网络存储瓶颈，单环速度可达
和外设终端以太网交换机
IBM
.......
IBMZ-Pr 图工作站
山
BrocadeSw4100 SAN交换机
SinSTK6540 雄盘防列
图
50
C000000000000000006
网络拓扑结构图
研免体化
1GB~2GBb，双环可达2GB4GB，能提供高速高效、可幕安全的数据传输服务。
1.1.3开放的存储管理机制
单一系统对数据进行管理具有可扩展性和可用性方面的局限，而SAN采用开放的存储管理机制，是一种网络化的存储机制，存储设备独立于主机是网络的组成部分，数据访间不依赖设备的具体位置，动态扩容能力和兼容性强。
1.1.4存储总容量利用率高
SAN采用集中网络化存储管理，消除存储提岛，存储系统与服务器之间通过网络实现连通性以及它们之间的任意访间，这样能很好匹配存储系统，使总体容量利用率得到提高。
2勘探开发一体化系统SAN系统构建 FCSAN以高速高效存储为优势广泛应用于石油地质领城，在应对勘探开发领域复杂大型计算方面有差不可替代的优良性能。
2.1网络拓扑结构
勘探开发一体化采用SAN技术，是以地质科研的需要和SAN优良性能为基础构建。该平台采用博科（Brocade）光纤交换机作为SAN核心交换机，其它系统存储设备-STK6540磁盘阵列、备份设备一 SL500磁带机、图形计算器=IBM pc_cluster、并行计算服务器-SUNFIRE6900，显示服务器-IBMZpro 由光纤通道卡接入SAN交换机，建立FC 光纤双通道连路。如下为勘探开发一体化 SAN系统网络拓扑图，
2.2勘探开发一体化SAN系统优点 2.2.1全交换完余式网络拓扑结构 2台光纤BrocadeSW4100全交换机为
存储区城网络核心交换机，互为余，服
