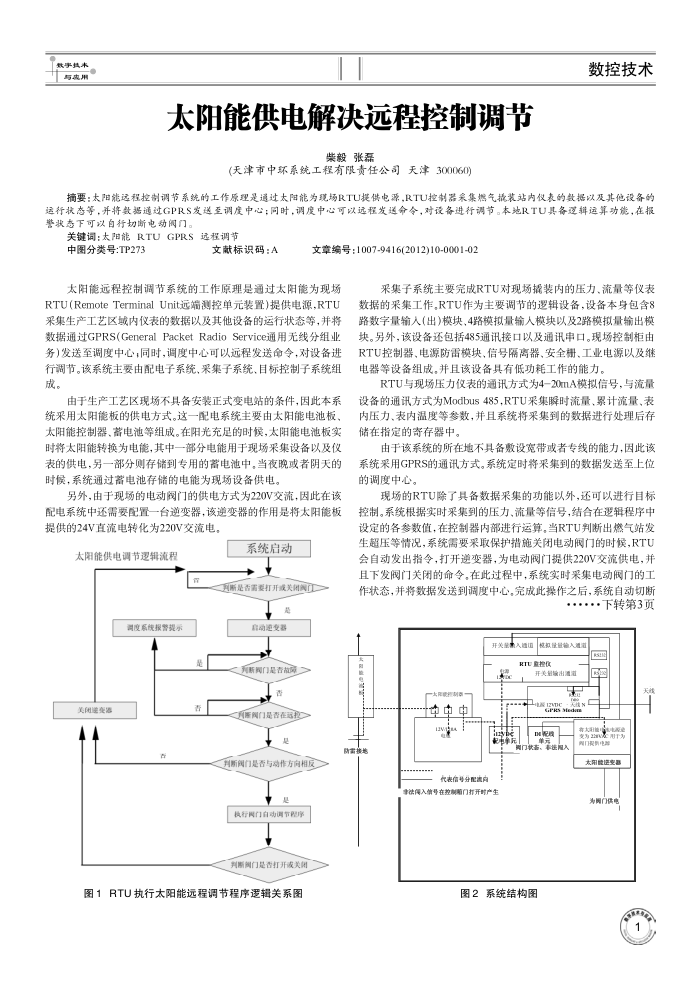

太阳能供电解决远程控制调节
紫毅张磊
(天津市中环系统工程有限责任公司天津300060)
数控技术
摘要：太阳能选程控制调节系统的工作原理是通过太阳能为境场RTU提供电源，RTU控制器采集燃气摄装站内仪表的数据以及其他设备的运行状态等，并将数据通过GPRS发送至调度中心同时，调度中心可以远程发送命令，对设备进行调节。本地RTU具备过辑运算功能，在报警状态下可以自行切断电动阀门。
关键词：太阳能RTUGPRS远程调节
中图分类号：TP273
文献标识码：A
文章编号：1007-9416(2012)10-0001-02
太阳能远程控制调节系统的工作原理是通过太阳能为现场 RTU(RemoteTerminalUnit远端测控单元装置）提供电源，RTU 采集生产工艺区域内仪表的数据以及其他设备的运行状态等，并将数据通过GPRS(GeneralPacketRadioService通用无线分组业务)发送至调度中心；同时，调度中心可以远程发送命令，对设备进行调节。该系统主要由配电子系统、采集子系统、目标控制子系统组成。
由于生产工艺区现场不具备安装正式变电站的条件，因此本系统采用太阳能板的供电方式。这一配电系统主要由太阳能电池板，太阻能控制器、落电池等组成。在阻光充足的时候，太阻能电池板实时将太阳能转换为电能，其中一部分电能用于现场采集设备以及仪表的供电，另一部分则存储到专用的需电池中，当夜晚或者阴天的时候，系统通过蓄电池存储的电能为现场设备供电。
另外，由于现场的电动阀门的供电方式为220V交流，因此在该配电系统中还需要配置一台逆变器，该逆变器的作用是将太阳能板提供的24V直流电转化为220V交流电。
系统启动
太阳能供电调节逻辑流程
则断是否需要打开或关用阀门
测度系统报警提示
美阴造变语 44
自动通变器
利断网门是故威》月医阅门是否在冠我
采集子系统主要完成RTU对现场撬装内的压力、流量等仪表
数据的采集工作。RTU作为主要调节的逻辑设备，设备本身包含8 路数字量输人（出)模块、4路模拟量输人模块以及2路模拟量输出模块。另外，该设备还包括485通讯接口以及通讯申口。现场控制柜由 RTU控制器，电源防雷模块、信号隔离器，安全栅、工业电源以及继电器等设备组成。并且该设备具有低功耗工作的能力。
RTU与现场压力仪表的通讯方式为4-20mA模拟信号，与流量设备的通讯方式为Modbus485，RTU采集瞬时流量、累计流量、表内压力、表内温度等参数，并且系统将采集到的数据进行处理后存储在指定的寄存器中。
由于该系统的所在地不具备敷设宽带或者专线的能力，因此该系统采用GPRS的通讯方式。系统定时将采集到的数据发送至上位的调度中心。
现场的RTU除了具备数据采集的功能以外，还可以进行目标控制。系统根据实时采集到的压力、流量等信号，结合在逻辑程序中设定的各参数值，在控制器内部进行运算。当RTU判断出燃气站发生超压等情况，系统需要采取保护措施关闭电动阀门的时候，RTU 会自动发出指令，打开递变器，为电动阀门提供220V交流供电，并且下发阀门关闭的命令，在此过程中，系统实时采集电动阀门的工作状态，并将数据发送到调度中心。完成此操作之后，系统自动切断
..下转第3页
关量费入通(模拟量量验入准治
RIV监控收
开关量染击温道
中中中
B物类
判断阀门是否与动作方向相反
代表信号分配表内入维号在控制陷门打开时产生
执行网门自动调节器序判断阀门是否打开或关用
图1RTU执行太阳能远程调节程序逻辑关系图
