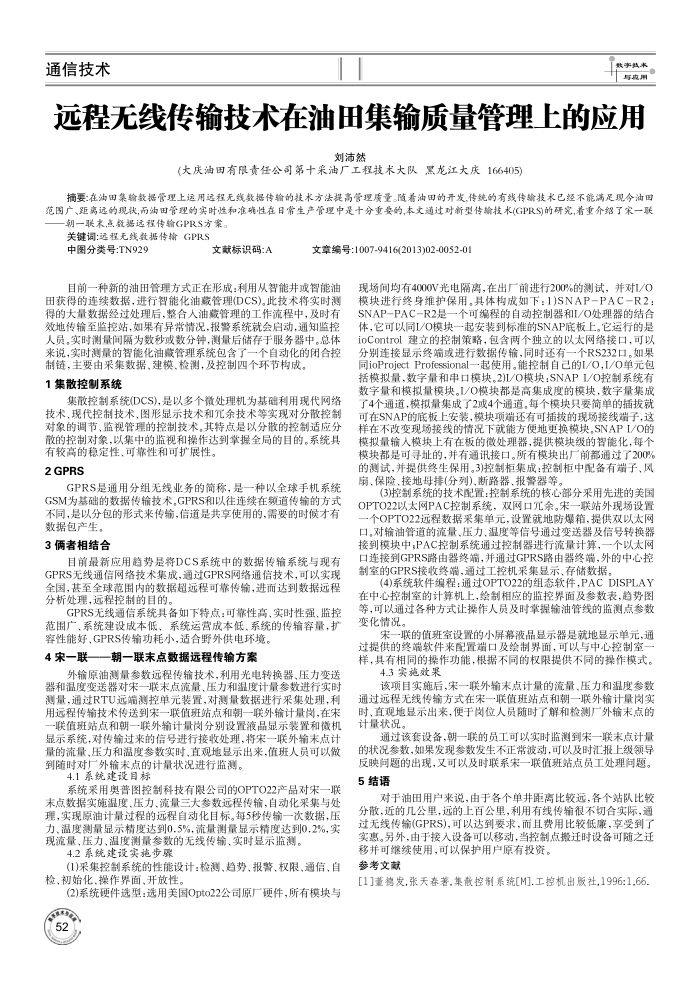

远程无线传输技术在油田集输质量管理上的应用
刘沛然
(大庆油田有限责任公司第十来油厂工程技术大队黑龙江大庆166405)
摘要:在油用集输数据管理上运用运程无线数据传输的技术方法提高管理质量。随着油田的开发，传统的有线传输技术已经不能满足现今油由范图广、距离远的现状,而油田管理的实时性和准确性在日常生产管理中是十分重要的,本文通过对新型传输技术(GPRS)的研究,着重介绍了宋一联
朝一联本点数据远程传输GPRS方案关键词：运程无线数据传输GPRS
中图分类号：TN929
文截标识码：A
文章编号:1007-9416(2013)02-0052-01
目前一种新的油田管理方式正在形成：利用从智能井或智能油田获得的连续数据，进行智能化油藏管理(DCS)。此技术将实时测得的大量数据经过处理后，整合人油载管理的工作流程中，及时有效地传输至监控站，如果有异常情况，报警系统就会启动，通知监控人员，实时测量间隔为数秒或数分钟，测量后储存于服务器中。总体来说，实时测量的智能化油藏管理系统包含了一个自动化的闭合控
制链，主要由采集数据、建模、检测，及控制四个环节构成。 1集散控制系统
集散控制系统(DCS),是以多个微处理机为基础利用现代网络技术、现代控制技术、图形显示技术和允余技术等实现对分散控制对象的调节、监视管理的控制技术，其特点是以分散的控制适应分散的控制对象，以集中的监视和操作达到掌握全局的目的。系统具
有较高的稳定性、可靠性和可扩展性。 2GPRS
GPRS是通用分组无线业务的简称，是一种以全球手机系统 GSM为基础的数据传输技术GPRS和以往连续在频道传输的方式不同，是以分包的形式来传输，信道是共享使用的，需要的时候才有
数据包产生。 3俩者相结合
目前最新应用趋势是将DCS系统中的数据传输系统与现有 GPRS无线通信网络技术集成，通过GPRS网络通信技术，可以实现全国，基至全球范围内的数据超远程可靠传输，进而达到数据远程分析处理，远程控制的目的，
GPRS无线通信系统具备如下特点：可靠性高，实时性强、监控范围广、系统建设成本低、系统运营成本低、系统的传输容量，扩
容性能好，GPRS传输功耗小，适合野外供电环境。 4宋一联一朝一联末点数据远程传输方案
外输原油测量参数远程传输技术，利用光电转换器，压力变送器和温度变送器对宋一联末点流量、压力和温度计量参数进行实时测量，通过RTU远端测控单元装置，对测量数据进行采集处理，利用远程传输技术传送到宋一联值班站点和朝一联外输计量岗，在宋一联值班站点和朝一联外输计量岗分别设置液品显示装置和微机显示系统，对传输过来的信号进行接收处理，将宋一联外输末点计量的流量、压力和温度参数实时、直观地显示出来，值班人员可以做到随时对厂外输末点的计量状况进行监测。
4.1系统建设目标
系统采用奥普图控制科技有限公司的OPTO22产品对宋一联未点数据实施湿度、压力、流量三大参数远程传输，自动化采集与处理，实现原油计量过程的远程自动化目标。每5秒传输一次数据，压力.温度测量显示精度达到0.5%，流量测量显示精度达到0.2%，实现流量、压力、温度测量参数的无线传输、实时显示监测。
4.2系统建设实施步票
(1)采集控制系统的性能设计：检测、趋势、报警、权限，通信、自
检、初始化、操作界面、开放性
(2)系统硬件选型：选用美国Opto22公司原厂硬件，所有模块与
现场间均有4000V光电隔离，在出厂前进行200%的测试，并对1/O 模块进行终身维护保用。具体构成如下：1)SNAP-PAC-R2： SNAP-PAC-R2是一个可编程的自动控制器和I/O处理器的结合体，它可以同L/O模块一起安装到标准的SNAP底板上。它运行的是 ioControl建立的控制策略，包含两个独立的以太网络接口，可以分别连接显示终端或进行数据传输，同时还有一个RS232口。如果同ioProjectProfessional一起使用。能控制自已的I/O，I/O单元包括模拟量，数字量和串口模块。2)I/O模块：SNAPI/O控制系统有数字量和模拟量模块。I/O模块都是高集成度的模块，数字量集成了4个通道，模拟量集成了2或4个通道，每个模块只要简单的插拨就可在SNAP的底板上安装，模块项端还有可插拨的现场接线端子，这样在不改变现场接线的情况下就能方便地更换模块SNAPL/O的模拟量输人模块上有在板的微处理器，提供模块级的智能化，每个模块都是可寻址的，并有通讯接口。所有模块出厂前都通过了200% 的测试，并提供终生保用。3)控制柜集成：控制柜中配备有端子、风扇、保险、接地母排(分列)、断路器、报警器等。
(3控制系统的技术配置：控制系统的核心部分采用先进的美国 OPTO22以太网PAC控制系统，双网口元余。宋一联站外现场设置个OPTO22远程数据采集单元，设置就地防爆箱，提供双以太网口，对输油管道的流量、压力、温度等信号通过变送器及信号转换器接到模块中，PAC控制系统通过控制器进行流量计算，一个以太网口连接到GPRS路由器终箱，并通过GPRS路由器终端，外的中心控制室的GPRS接收终端，通过工控机采集显示，存储数据。
(4)系统软件编程：通过OPTO22的组态软件，PACDISPLAY 在中心控制室的计算机上，绘制相应的监控界面及参数表，趋势图等，可以通过各种方式让操作人员及时掌握输油管线的监测点参数变化情况。
宋一联的值班室设置的小屏幕液品显示器是就地显示单元，通过提供的终端软件来配置端口及绘制界面，可以与中心控制室-样，具有相同的操作功能，根据不同的权限提供不同的操作模式。
4.3实施效果
该项目实施后，宋一联外输末点计量的流量、压力和温度参数通过远程无线传输方式在宋一联值班站点和朝一联外输计量岗实时、直观地显示出来，便于岗位人员随时了解和检测厂外输末点的计量状况。
通过该套设备，朝一联的员工可以实时监测到宋一联末点计量的状况参数，如果发现参数发生不正常波动，可以及时汇报上级领导反映间题的出现，又可以及时联系宋一联值班站点员工处理问题。 5结语
对于油田用户来说，由于各个单井距离比较远，各个站队比较分散，近的几公里，远的上百公里，利用有线传输很不切合实际，通过无线传输(GPRS)，可以达到要求，而且费用比较低康，享受到了实惠。另外，由于接入设备可以移动，当控制点搬迁时设备可随之迁
移并可继续使用，可以保护用户原有投资。参考文献
[1］董稳发.张天春著等.集散控制系统[M1.工控机出版社,1996:1.66.
