34
应用能源技术
2010年第9期（总第153期）

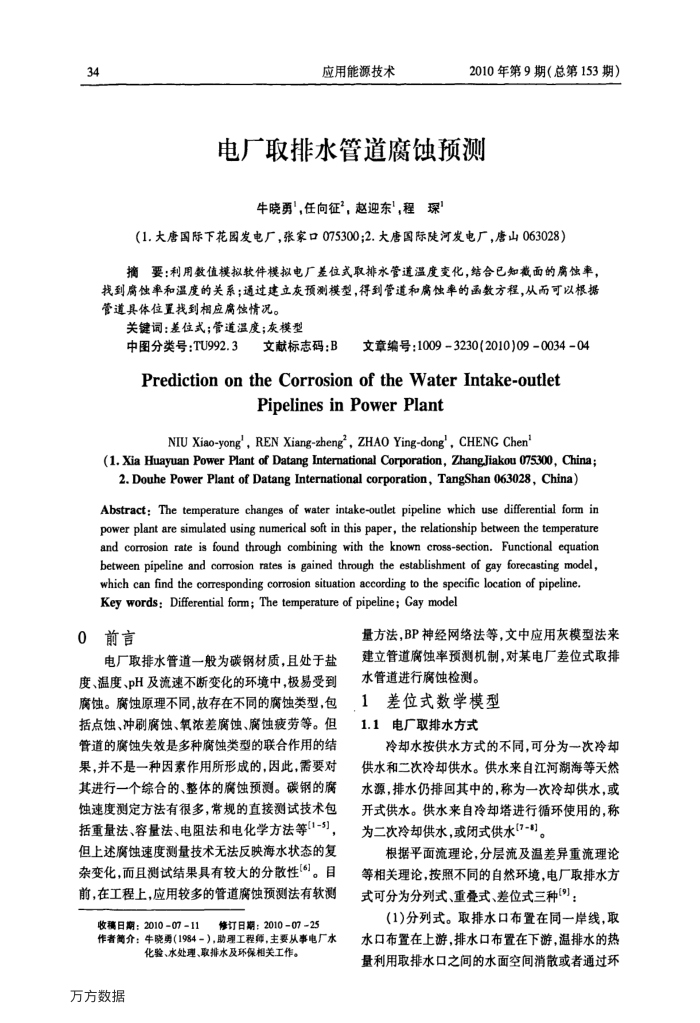

电厂取排水管道腐蚀预测
牛晓勇"，任向征"，赵迎东”，程琛
（1.大唐国际下花园发电厂，张家口075300;2.大唐国际陡河发电厂，唐山063028）
摘要：利用数值模拟软件模拟电厂差位式取排水管道温度变化，结合已知截面的腐蚀率，
找到腐蚀率和温度的关系；通过建立灰预测模型，得到管道和腐蚀率的函数方程,从而可以根据管道具体位置找到相应腐蚀情况。
关键词：差位式；管道温度；灰模型
中图分类号：TU992.3文献标志码：B文章编号：1009-3230(2010)09-0034-04 PredictionontheCorrosionoftheWaterIntake-outlet
Pipelines in Power Plant
NIU Xiao-yong'，REN Xiang-zheng”，ZHAO Ying-dong',CHENG Chen
(1. Xia Huayuan Power Plant of Datang International Corporation, ZhangJiakou 075300, China; 2.Douhe Power Plant of Datang International corporation,TangShan 063028,China) Abstract: The temperature changes of water intake-outlet pipeline which use differential form in power plant are simulated using numerical soft in this paper, the relationship between the temperature and corrosion rate is found through combining with the known cross-section. Functional equation between pipeline and corrosion rates is gained through the establishment of gay forecasting model. which can find the corresponding corrosion situation according to the specific location of pipeline. Key words:Differential fom;Thetemperature of pipeline; Gay model
0前言
电厂取排水管道一般为碳钢材质，且处于盐度、温度、pH及流速不断变化的环境中，极易受到腐蚀。腐蚀原理不同，故存在不同的腐蚀类型，包括点蚀、冲刷腐蚀、氧浓差腐蚀、腐蚀疲劳等。但管道的腐蚀失效是多种腐蚀类型的联合作用的结果，并不是一种因素作用所形成的，因此，需要对其进行一个综合的、整体的腐蚀预测。碳钢的腐蚀速度测定方法有很多，常规的直接测试技术包括重量法、容量法、电阻法和电化学方法等[1-5]，但上述腐蚀速度测量技术无法反映海水状态的复杂变化，而且测试结果具有较大的分散性(6]。目前，在工程上，应用较多的管道腐蚀预测法有软测
收稿日期：2010-07-11修订日期：2010-07-25
作者简介：牛晓勇（1984－），助理工程师，主要从事电厂水
化验、水处理、取排水及环保相关工作。
万方数据
量方法，BP神经网络法等，文中应用灰模型法来建立管道腐蚀率预测机制，对某电厂差位式取排水管道进行腐蚀检测。
差位式数学模型
1
1.1电厂取排水方式
冷却水按供水方式的不同，可分为一次冷却供水和二次冷却供水。供水来自江河湖海等天然水源，排水仍排回其中的，称为一次冷却供水，或开式供水。供水来自冷却塔进行循环使用的，称为二次冷却供水，或闭式供水(7-]。
根据平面流理论，分层流及温差异重流理论等相关理论，按照不同的自然环境，电厂取排水方式可分为分列式、重叠式、差位式三种(9)，
(1)分列式。取排水口布置在同一岸线，取水口布置在上游，排水口布置在下游，温排水的热量利用取排水口之间的水面空间消散或者通过环
