通信技术

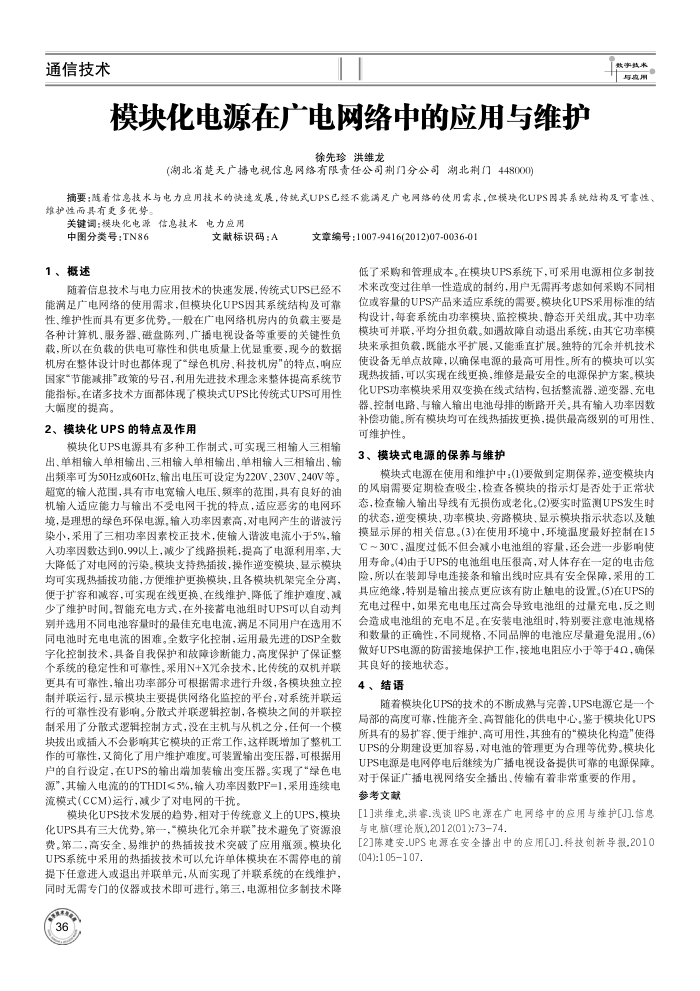

模块化电源在广电网络中的应用与维护
徐先珍洪维龙
(湖北省楚天广播电视信息网络有限责任公司荆门分公司湖北荆门448000)
与皮
摘要：随着信息技术与电力应用技术的快发展，传统式UPS已经不能满足广电网络的使用需求，便模块化UPS国其系统结构及可囊性、炸护性而具有更多优势。
关键调：模块化电源信息技术电力应用
中图分类号：TN86 1、概述
文献标识码：A
文章编号：1007-9416(2012)07-0036-01
低了采购和管理成本。在模块UPS系统下，可采用电源相位多制技
随着信息技术与电力应用技术的快速发展，传统式UPS已经不能满足广电网络的使用需求，但模块化UPS因其系统结构及可靠性、维护性而具有更多优势。一般在广电网络机房内的负载主要是各种计算机、服务器、磁盘陈列、广播电视设备等重要的关键性负载，所以在负载的供电可靠性和供电质量上优显重要，现今的数据机房在整体设计时也都体现了“绿色机房、科技机房“的特点，响应国家“节能减排"政策的号召，利用先进技术理念来整体提高系统节能指标。在诸多技术方面都体现了模块式UPS比传统式UPS可用性大幅度的提高。
2、模块化UPS的特点及作用
模块化UPS电源具有多种工作制式，可实现三相输人三相输出、单相输人单相输出、三相输人单相输出、单相输人三相输出、输出频率可为50Hz或60Hz，输出电压可设定为220V、230V、240V等。超宽的输人范围，具有市电宽输人电压，频率的范围，具有良好的油机输人适应能力与输出不受电网干扰的特点，适应劣的电网环境，是理想的绿色环保电源，输人功率因素高，对电网产生的谱波污染小，采用了三相功率因素校正技术，使输人谱波电流小于5%，输入功率因数达到0.99以上，减少了线路损耗，提高了电源利用率，大大降低了对电网的污染。模块支持热插技，操作逆变模块、显示模块均可实现热插拨功能，方便维护更换模块，且各模块机架完全分离，使于扩容和减容，可实现在线更换、在线维护、降低了维护难度、减少了维护时间，智能充电方式，在外接器电池组时UPS可以自动判别并选用不同电池容量时的最佳充电电流，满足不同用户在选用不同电池时充电电流的围难。全数字化控制，运用最先进的DSP全数字化控制技术，具备自我保护和故障诊断能力，高度保护了保证整个系统的稳定性和可靠性。采用N+X允余技术，比传统的双机并联更具有可靠性，输出功率部分可根据需求进行升级，各模块独立控制并联运行，显示模块主要提供网络化监控的平台，对系统并联运行的可靠性没有影响。分散式并联逻辑控制，各模块之间的并联控制采用了分散式逻辑控制方式，没在主机与从机之分，任何一个模块拨出或插人不会影响其它模块的正常工作，这样既增加了整机工作的可靠性，又简化了用户维护难度。可装置输出变压器，可根据用户的自行设定，在UPS的输出端加装输出变压器。实现了“绿色电源”，其输人电流的的THDI<5%，输人功率因数PF=1，采用连续电流模式(CCM)运行，减少了对电网的干扰
模块化UPS技术发展的趋势，相对于传统意义上的UPS，模块化UPS具有三大优势。第一，“模块化元余并联"技术避免了资源浪费。第二，高安全、易维护的热插拨技术突破了应用瓶颈。模块化 UPS系统中采用的热插拨技术可以允许单体模块在不需停电的前提下任意进人或退出并联单元，从而实现了并联系统的在线维护，同时无需专门的仪器或技术即可进行。第三，电源相位多制技术降
术来改变过往单一性造成的制约，用户无需再考患如何采购不同相位或容量的UPS产品来适应系统的需要。模块化UPS采用标准的结构设计，每套系统由功率模块，监控模块，静态开关组成。其中功率模块可并联，平均分担负载。如遇故障自动退出系统，由其它功率模块来承担负载，既能水平扩展，又能垂直扩展。独特的元余并机技术使设备无单点故障，以确保电源的最高可用性。所有的模块可以实现热拨插，可以实现在线更换，维修是最安全的电源保护方案。模块化UPS功率模块采用双变换在线式结构，包括整流器、逆变器、充电器、控制电路、与输人输出电池母排的断路开关，具有输人功率因数补偿功能。所有模块均可在线热插拔更换，提供最高级别的可用性、可维护性。
3、模块式电源的保养与维护
模块式电源在使用和维护中：(1)要做到定期保养，逆变模块内的风扇需要定期检查吸尘，检查各模块的指示灯是否处于正常状态，检查输人输出导线有无损伤或老化。(2)要实时监测UPS发生时的状态，逆变模块、功率模块，旁路模块、显示模块指示状态以及触摸显示屏的相关信息。(3)在使用环境中，环境温度最好控制在15 C～30℃，温度过低不但会减小电池组的容量，还会进一步影响使用寿命。(4)由于UPS的电池组电压很高，对人体存在一定的电击危险，所以在装卸导电连接条和输出线时应具有安全保障，采用的工具应绝缘，特别是输出接点更应该有防止触电的设置。(5)在UPS的充电过程中，如果充电电压过高会导致电池组的过量充电，反之则会造成电池组的充电不足。在安装电池组时，特别要注意电池规格和数量的正确性，不同规格、不同品牌的电池应尽量避免混用。(6）做好UPS电源的防雷接地保护工作，接地电阻应小于等于4Q，确保
其良好的接地状态。 4、结语
随着模块化UPS的技术的不断成熟与完善，UPS电源它是一个
局部的高度可靠，性能齐全、高智能化的供电中心鉴于模块化UPS 所具有的易扩容、便于维护、高可用性，其独有的“模块化构造"使得 UPS的分期建设更加容易，对电池的管理更为合理等优势。模块化 UPS电源是电网停电后继续为广插电视设备提供可靠的电源保障。
对于保证广播电视网络安全插出、传输有着非常重要的作用。参考文献
[1]洪维龙.洪睿.浅谈UPS电源在广电网络中的应用与维护[J].息与电赔(理论版),2012(01):73-74
[2]陈建安.UPS电源在安全播出中的应用[J].科技创新导报.2010(04):105107.
