38
doi:10.3969/j.issn.10093230.2012.06.010
应用能源技术
2012年第6期（总第174期）

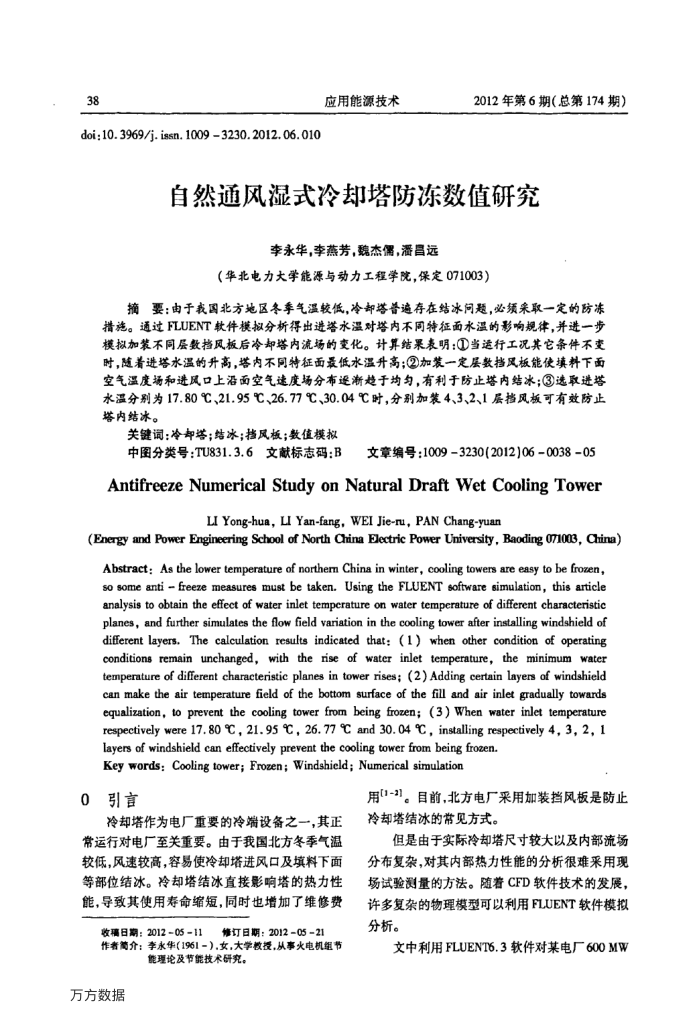

自然通风湿式冷却塔防冻数值研究
李永华，李燕芳，魏杰儒，潘昌远
（华北电力大学能源与动力工程学院，保定071003）
摘要：由于我国北方地区冬季气温较低，冷部塔普避存在结冰问题，必须采取一定的防冻措施。通过FLUENT软件模拟分析得出进塔水温对塔内不同特征面水温的影响规律，并进一步模拟加装不同层数挡风板后冷却塔内流场的变化。计算结果表明：①当运行工况其它条件不变时，随着进塔水温的升高，塔内不同特征面最低水温升高；②加装一定层数挡风板能使填料下面空气温度场和进风口上沿面空气速度场分布逐渐趋于均匀，有利于防止塔内结冰；③选取进塔水温分别为17.80℃、21.95℃、26.77℃、30.04℃时，分别加装4、3、2、1层档风板可有效防止塔内结冰。
关键调：冷却塔；结冰；挡风板；数值模拟
中图分类号：TU831.3.6文献标志码：B
文章编号：1009-3230(2012)06003805
Antifreeze NumericalStudy onNaturalDraft WetCoolingTower
LI Yong-hua, LI Yan-fang, WEI Jie-ru, PAN Chang-yuan
(Energy and Power Engineering School of North China Electric Power University, Baoding 071003, China) Abstract: As the lower temperature of northem China in winter, cooling towers are easy to be frozen, so some anti - freeze measures must be taken. Using the FLUENT software simulation, this article analysis to obtain the effect of water inlet temperature on water temperature of different characteristic planes, and further simulates the flow field variation in the cooling tower after installing windshield of diferent layers, The calculation results indicated that: (1）when other condition of operating conditions remain unchanged, with the rise of water inlet temperature, the minimum water temperature of different characteristic planes in tower rises; (2) Adding certain layers of windshield can make the air temperature field of the bottom surface of the fill and air inlet gradually towards equalization, to prevent the cooling tower from being frozen; (3) When water inlet temperature respectively were 17.80 ℃, 21.95 ℃, 26.77℃ and 30.04 ℃, installing respectively 4, 3, 2, 1
layers of windshield can effectively prevent the cooling tower from being frozen. Key words: Cooling tower; Frozen; Windshield; Numerical simulation
0
引言
冷却塔作为电厂重要的冷端设备之一，其正常运行对电厂至关重要。由于我国北方冬季气温较低，风速较高，容易使冷却塔进风口及填料下面等部位结冰。冷却塔结冰直接影响塔的热力性能，导致其使用寿命缩短，同时也增加了维修费
收稿日期：2012-05-11
修订日期：2012-05-21
作者简介：李永华（1961-），女，大学授，从事火电机组节
能理论及节能技术研究。
万方数据
用(1-3。目前，北方电厂采用加装挡风板是防止冷却塔结冰的常见方式。
但是由于实际冷却塔尺寸较大以及内部流场分布复杂，对其内部热力性能的分析很难采用现场试验测量的方法。随着CFD软件技术的发展，许多复杂的物理模型可以利用FLUENT软件模拟分析。
文中利用FLUENT6.3软件对某电厂600MW
