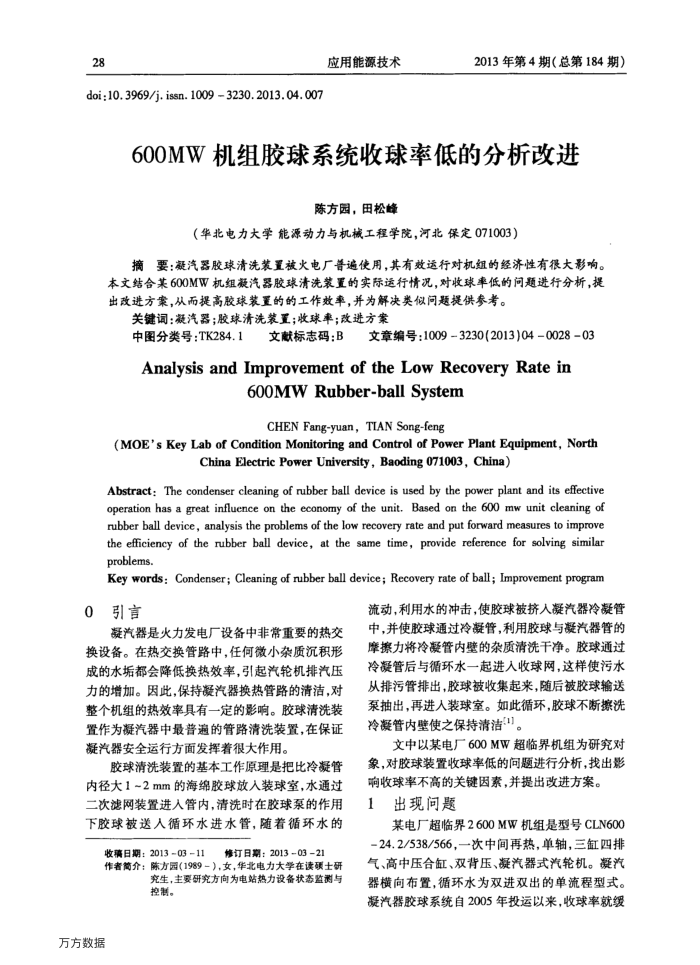

28
doi:10.3969/j. issn.1009 3230.2013.04.007
应用能源技术
2013年第4期（总第184期）
600MW机组胶球系统收球率低的分析改进
陈方园，田松峰
（华北电力大学能源动力与机械工程学院，河北保定071003）
摘要：凝汽器胶球清洗装置被火电厂普遍使用，其有效运行对机组的经济性有很大影响。本文结合某600MW机组凝汽器胶球清洗装置的实际运行情况，对收球率低的问题进行分析，提出改进方案，从而提高胶球装置的的工作效率，并为解决类似问题提供参考。
关键调：凝汽器；胶球清洗装置；收球率；改进方案
中图分类号：TK284.1文献标志码：B文章编号：1009-3230(2013)04-0028-03 AnalysisandImprovementoftheLowRecoveryRatein
60oMWRubber-ballSystem CHEN Fang-yuan, TIAN Song-feng
(MOE's Key Lab of Condition Monitoring and Control of Power Plant Equipment, North
ChinaElectricPowerUniversity，Baoding071003,China)
Abstract: The condenser cleaning of rubber ball device is used by the power plant and its effective operation has a great influence on the economy of the unit. Based on the 600 mw unit cleaning of rubber ball device, analysis the problems of the low recovery rate and put forward measures to improve the efficiency of the rubber ball device, at the same time, provide reference for solving similar problems.
Key words: Condenser; Cleaning of rubber ball device; Recovery rate of ball; Improvement program
0引言
凝汽器是火力发电厂设备中非常重要的热交换设备。在热交换管路中，任何微小杂质沉积形成的水垢都会降低换热效率，引起汽轮机排汽压力的增加。因此，保持凝汽器换热管路的清洁，对整个机组的热效率具有一定的影响。胶球清洗装置作为凝汽器中最普遍的管路清洗装置，在保证凝汽器安全运行方面发挥着很大作用
胶球清洗装置的基本工作原理是把比冷凝管内径大1~2mm的海绵胶球放入装球室，水通过二次滤网装置进人管内，清洗时在胶球泵的作用下胶球被送人循环水进水管，随着循环水的
收稿日期：2013-0311
修订日期：2013-0321
作者简介：陈方园（1989－），女，华北电力大学在读碳士研
充生，主要研究方向为电站热力设备状态监测与控制。
万方数据
流动，利用水的冲击，使胶球被挤人凝汽器冷凝管中，并使胶球通过冷凝管，利用胶球与凝汽器管的摩擦力将冷凝管内壁的杂质清洗干净。胶球通过冷凝管后与循环水一起进入收球网，这样使污水从排污管排出，胶球被收集起来，随后被胶球输送泵抽出，再进人装球室。如此循环，胶球不断擦洗冷凝管内壁使之保持清洁。
文中以某电厂600MW超临界机组为研究对象，对胶球装置收球率低的间题进行分析，找出影
响收球率不高的关键因素，并提出改进方案。 1出现问题
某电厂超临界2600MW机组是型号CLN600 24.2/538/566，一次中间再热，单轴，三缸四排气、高中压合缸、双背压、凝汽器式汽轮机。凝汽器横向布置，循环水为双进双出的单流程型式。凝汽器胶球系统自2005年投运以来，收球率就缓
