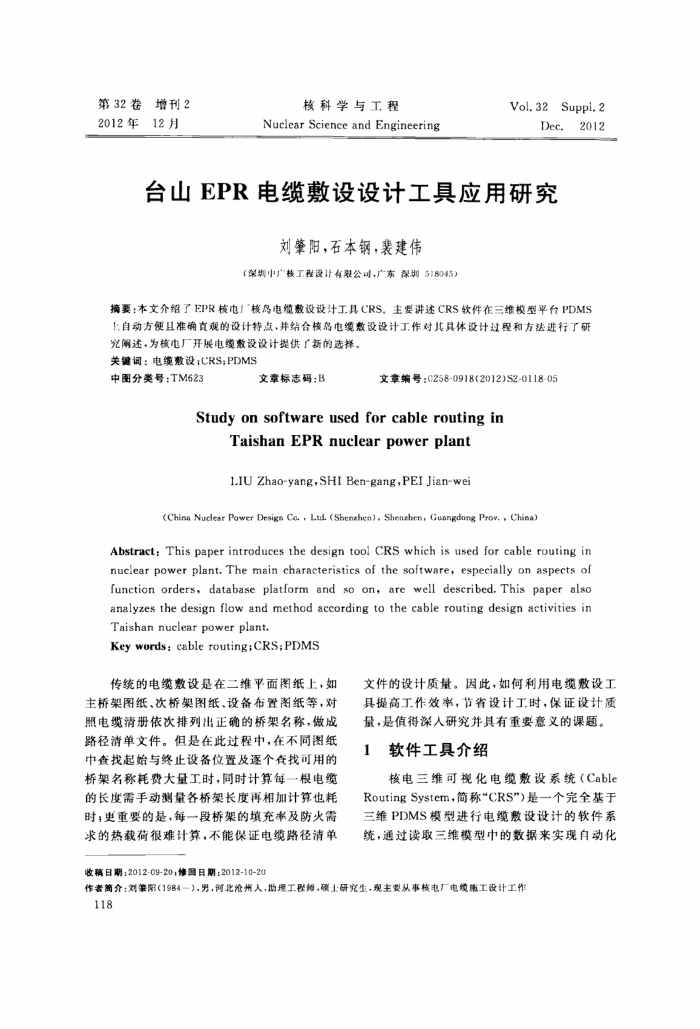

台山EPR电缆敷设设计工具应用研究
刘肇阳，石本钢，裴建伟
（深期中广核工程设计有限公可，广东深圳518045）
摘要：本文介绍了EPR核电厂"核岛电缆数设设计工具CRS，主要讲述CRS软件在三维模型平台PDMS 1:自动方便且准确直观的设计特点并结合核岛电缆数设设计工作对其具体设计过程和方法进行了研
究阐述，为核电厂开展电缆敷设设计提供了新的选择。关键词：电缆数设;CRS;PDMS
中图分类号：TM623
文章标志码：B
文章编号：0258-0918(2012)S2-0118-05
Studyonsoftwareusedforcableroutingin
TaishanEPRnuclearpowerplant I.IU Zhao-yang,SHI Ben-gang,PEI Jian-wei
(China Nuclear Power Design Co. , Ltd. (Shenzhen), Shenzhen, Guangdong Prov, , China)
Abstract: This paper introduces the design tool CRS which is used for cable routing in nuclear power plant. The main characteristics of the software, especially on aspects of function orders, database platform and so on, are well described. This paper also analyzes the design flow and method according to the cable routing design activities in Taishan nuclear power plant
Key words: cable routing;CRS;PDMS
传统的电缆数设是在二维平面图纸上，如主桥架图纸、次桥架图纸、设备布置图纸等，对照电缆清册依次排列出正确的桥架名称，微成路径清单文件。但是在此过程中，在不同图纸中查找起始与终止设备位置及逐个套找可用的桥架名称耗费大量工时，同时计算每一根电缆的长度需手动测量各桥架长度再相加计算也耗时；更重要的是，每一段桥架的填充率及防火需求的热载荷很难计算，不能保证电缆路径清单
文件的设计质量。因此，如何利用电缆敷设工具提高工作效率，节省设计工时，保证设计质量，是值得深人研究并具有重要意义的课题。
软件工具介绍
核电三维可视化电缆敷设系统（Cable RoutingSystem，简称"CRS")是一个完全基于三维PDMS模型进行电缆敷设设计的软件系统，通过读取三维模型中的数据来实现自动化
收稿日期；2012-09-20；修图日期：2012-10-20
作者商介：刘象阳（1984—），男，河北沧州人，助理工程师，碳土研究生，现主要从事核电厂电缆施工设计工作 118
