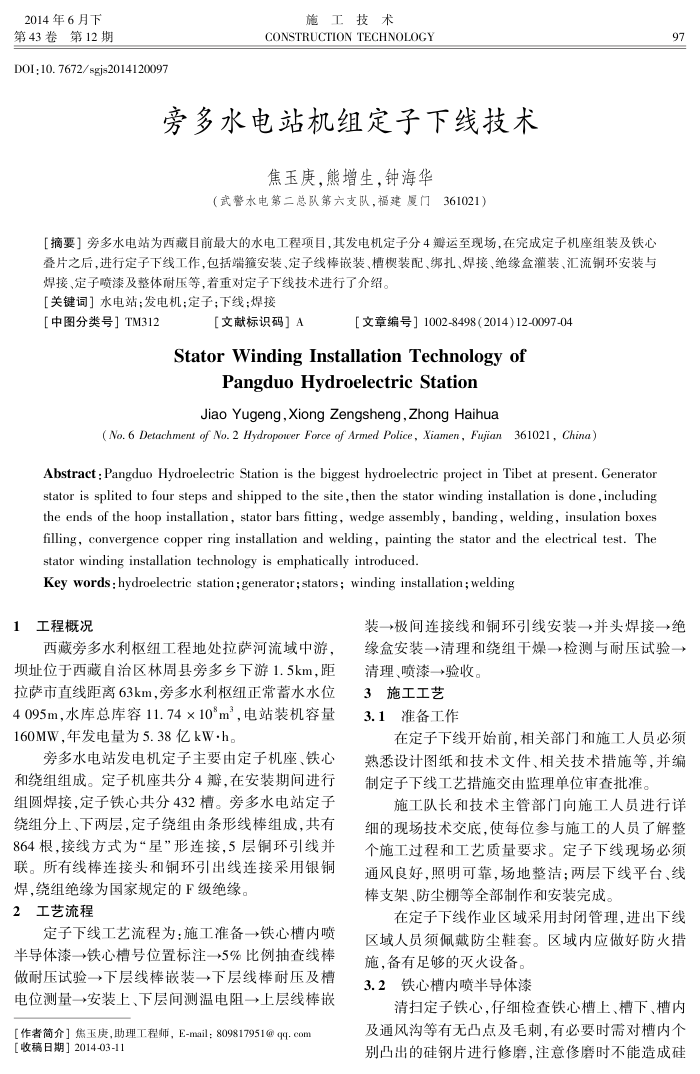

2014年6月下第43卷第12期
DOI:10.7672/sgjs2014120097
施工技术
CONSTRUCTION TECHNOLOGY
旁多水电站机组定子下线技术
焦玉庚，熊增生，钟海华
（武警水电第二总队第六支队，福建厦门361021）
[摘要]旁多水电站为西藏目前最大的水电工程项目，其发电机定子分4瓣运至现场，在完成定子机座组装及铁心叠片之后，进行定子下线工作，包括端箍安装、定子线棒嵌装、槽楔装配、绑扎、焊接、绝缘盒灌装、汇流铜环安装与
焊接、定子喷漆及整体耐压等，着重对定子下线技术进行了介绍。【关键词］水电站；发电机；定子；下线；焊接
［中图分类号］TM312
【文献标识码］A
［文章编号】1002-8498（2014)12-0097-04
StatorWindingInstallationTechnologyof
PangduoHydroelectricStation
Jiao Yugeng,Xiong Zengsheng,Zhong Haihua
(No.6Detachment of No.2 Hydropouwer Force of Armed Police,Xiamen，Fujian361021,China）
Abstract:Pangduo Hydroelectric Station is the biggest hydroelectric project in Tibet at present. Generator stator is splited to four steps and shipped to the site,then the stator winding installation is done,including the ends of the hoop installation,stator bars fitting,wedge assembly,banding,welding,insulation boxes filling, convergence copper ring installation and welding, painting the stator and the electrical test. The stator winding installation technology is emphatically introduced.
Key words : hydroelectric station ; generator; stators ; winding installation; welding
1工程概况
西藏旁多水利枢纽工程地处拉萨河流域中游，坝址位于西藏自治区林周县旁多乡下游1.5km，距拉萨市直线距离63km，旁多水利枢纽正常蓄水水位 4095m，水库总库容11.74×10m，电站装机容量 160MW.年发电量为5.38亿kW·h。
旁多水电站发电机定子主要由定子机座、铁心和绕组组成。定子机座共分4瓣，在安装期间进行组圆焊接，定子铁心共分432槽。旁多水电站定子绕组分上、下两层，定子绕组由条形线棒组成，共有 864根，接线方式为“星”形连接，5层铜环弓线并联。所有线棒连接头和铜环引出线连接采用银铜
焊，绕组绝缘为国家规定的F级绝缘。 2工艺流程
定子下线工艺流程为：施工准备一→铁心槽内喷半导体漆一→铁心槽号位置标注一5%比例抽查线棒做耐压试验一→下层线棒嵌装一→下层线棒耐压及槽电位测量一安装上、下层间测温电阻一→上层线棒嵌
【作者简介］焦玉庚，助理工程师，E-mail；809817951@qq-com【收稿日期］2014-03-11
97
装→极间连接线和铜环引线安装一→并头焊接一→绝缘盒安装一→清理和绕组干燥一→检测与耐压试验一→ 清理、喷漆一→验收。
3施工工艺 3.1准备工作
在定子下线开始前，相关部门和施工人员必须
熟悉设计图纸和技术文件、相关技术措施等，并编制定子下线工艺措施交由监理单位审查批准。
施工队长和技术主管部门向施工人员进行详细的现场技术交底，使每位参与施工的人员了解整个施工过程和工艺质量要求。定子下线现场必须通风良好，照明可靠，场地整洁；两层下线平台、线棒支架、防尘棚等全部制作和安装完成。
在定子下线作业区域采用封闭管理，进出下线区域人员须佩戴防尘鞋套。区域内应做好防火措
施，备有足够的灭火设备。 3.2铁心槽内喷半导体漆
清扫定子铁心，仔细检查铁心槽上、槽下、槽内及通风沟等有无凸点及毛刺，有必要时需对槽内个别凸出的硅钢片进行修磨，注意修磨时不能造成硅
