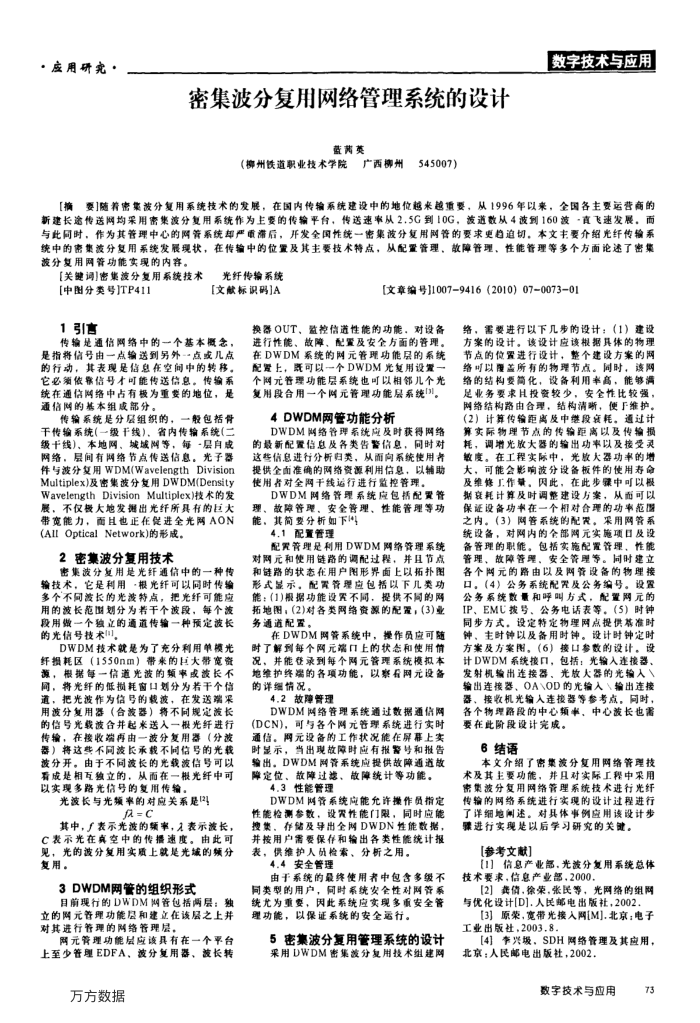

密集波分复用网络管理系统的设计
蓝茜英
（柳州铁道职业技术学院
广西柳州
545007)
数字技术与应用
要1随着密集波分复用系统技术的发展，在国内传输系统建设中的地位来越重要，从1996年以来，全国各主要运营商的
[摘
新建长途传送网均采用密集波分复用系统作为主要的传输平台，传送速率从2.5G到10G，波道数从4波到160波-直飞速发展，而与此同时，作为其管理中心的网管系统却严重滞后，开发全国性统一密集波分复用网管的要求更追追切，本文主要介绍光纤传输系统中的密集波分复用系统发展现状，在传输中的位置及其主要技术特点，从配置管理，故障管理、性能管理等多个方面论述了密集波分复用网管功能实现的内容。
[关键词]密集波分复用系统技术
光纤传输系统
[中图分类号]TP411
[文献标识码]A
1引言
传输是通信网络中的一个基本概念，是指将信号由一点输送到另外--点或几点的行动，其表现是信息在空间中的转移。它必须依象信号才可能传送信息。传输系统在通信网络中占有极为重要的地位，是通信网的基本组成部分。
传输系统是分层组织的，一般包括骨干传输系统（一级干线）、省内传输系统（二级十线)、本地网、城域网等，每-层自成网络，层间有网络节点传送信息，光子器件与波分复用WDM(WavelengthDivision Multiplex)及密集波分复用DWDM(Density WavelengthDivisionMultiplex)技术的发展，不仅极大地发癌出光纤所具有的巨大带宽能力，面且也正在促进全光网AON(All Optical Network)的形成。
2密集波分复用技术
密集波分复用是光纤通信中的一种传输技术，它是利用·根光纤可以同时传输多个不同波长的光波特点，把光纤可能应用的波长范围划分为若干个波段，每个该段用缴一个独立的通道传输一种预定波长的光信号技术三
DWDM技术就是为了充分利用单模光纤损耗区（1550nm）带来的巨大带宽资源，根据每一信道光波的频率或被长不同，将光纤的低损耗窗口划分为若干个信道，把光波作为信号的载波，在发送端采用波分复用器（合波器）将不同规定波长的信号光载波合并起来送入一报光纤进行传输，在接收端再由一波分复用器（分波器）将这紫不同波长承载不间信号的光载波分开。由于不同波长的光载波信号可以看成是相互独立的，从而在一根光纤中可以实现多路光信号的复用传输。
光波长与光频率的对应关系是12
=c
其中，表示光波的频率，入表示波长， C表示光在真空中的传播速度。由此可见，光的波分复用实质上就是光域的频分复用。
3DWDM网管的组织形式
目前现行的DWDM网答包括两层：独立的网元管理功能层和建立在该层之上并对其进行管理的网络管理层，
网元管理功能层应该具有在一个平台上至少管理EDFA，波分复用器、波长转
万方数据
[文章编号]10079416（2010）07007301
换器OUT，监控信道性能的功能，对设备进行性能、故障、配置及安全方面的管理。在DWDM系统的网元管理功能层的系统配置上，既可以一个DWDM光复用设置一个网元善理功能层系统也可以相邻儿个光复用段合用一个网元管理功能居系统3]。
4DWDM网管功能分析
DWDM网络理系统应及时获得网络的最新配置信息及客类告警信息，同时对这些信息进行分析归类，从面向系统使用者提供全面准确的网络资源利用信息，以辅助使用者对全网干线运行进行监控管理。
DWDM网络管理系统应包括配置管故障管理。安全管理、性能管理等功理、
能，其简要分析如下*
4.1配置管理
配置管理是利用DWDM网络管理系统对网元和使用链路的调配过程，并且节点和链路的状态在用户图形界面上以拓扑图形式显示。配置管理应包括以下几类功能：(1)根据功能设置不同，提供不同的网拓地图，(2)对各类网络资源的配置，(3)业务通道配置
在DWDM网管系统中，操作员应可随时了解到每个网元端口上的状和使用情况，并能登录到每个网元管理系统模拟本地维护终端的各项功能，以察看网元设备的详细情况。
4.2故障管理
DWDM网络管理系统通过数据通信网(DCN)，可与各个网元管理系统进行实时通信。网元设备的工作状况能在屏幕上实时显示，当出现故障时应有报警导和报告输出。DWDM网管系统应提供故障通道故障定位、故障过滤、故障统计等功能。
4.3性能管理
DWDM网管系统应能允许操作负指定性能检测参数，设置性能门限，同时应能搜集，存储及导出全网DWDN性能数据，并按用户需要保存和输出各类性能统计报表，供维护人员检索、分析之用。
4.4安全管理
由于系统的最终使用者中包含多级不同类型的用户，同时系统安全性对网管系统尤为重要，因此系统应实现多重安全管理功能，以保证系统的安全运行。
密集波分复用管理系统的设计 5
采用DWDM密集波分复用技术组建网
络，需要进行以下几步的设计：（1）建设方案的设计。该设计应该根据其体的物理节点的价置进行设计，整个建设方案的网络时以度盖所有的物理节点。同时，该网络的结构要简化，设备利用率高，能够满足业务要求且投资较少，安全性比较强，网络结构路由合理，结构清晰，便于维护。（2）计算传输距离及中继段衰耗。通过计算实际物理节点的传输距离以及传输损耗，调增光放大器的输出功率以及接受灵数度。在工程实际中，光大器功率的增大，可能会影响波分设备板件的使用寿命及维修工作量。因此，在此步录中可以极据衰耗计算及时调整建设方案，从面可以保证设备功率在一个相对合理的功率范图之内。（3）网管系统的配置。采用网管系统设备，对网内的全部网元实施项日及设
包括实施配置管理，性能
备管理的职能。
管理、故障管理、安全管理等。同时建立各个网元的路由以及网管设备的物理接口。（4）公务系统配置及公务编号。设置公务系统数量和呼叫方式，配置网元的 IP、EML拨号、公务电话表等。（5）时钟同步方式，设定特定物理网点提供基准时钟、主时钟以及备用时钟。设计时钟定时方案及方案图。（6）接口参数的设计。设计DWDM系统接口，包括：光输入连接器、发射机输出连接器、光放大器的光输入输出连接器、OAOD的光输入输出连接
接收机光输人连接器等参考点，同时，器、
各个物理路段的中心频率，中心鼓长也需要在此阶段设计完成。
6结语
本文介绍了密集波分复用网络管理技术及其主要功能，并且对实际工程中采用密集波分复用网络管理系统技术进行光纤传输的网络系统进行实现的设计过程进行了详细地测述。对具体事例应用该设计步骤进行实现是以后学习研究的关键。
【参考文献】
[1】信息产业部，光波分复用系统总体技术要求，信息产业部，2000.
[2】冀倩，徐荣，张民等，光网络的组网与优化设计[D].人民邮电出版社，2002.
[3]原荣，宽带光接人网[M].北京；电子工业出版社，2003.8.
[4]】车兴圾，SDH网络管理及其应用，北京：人民邮电出版社，2002.
