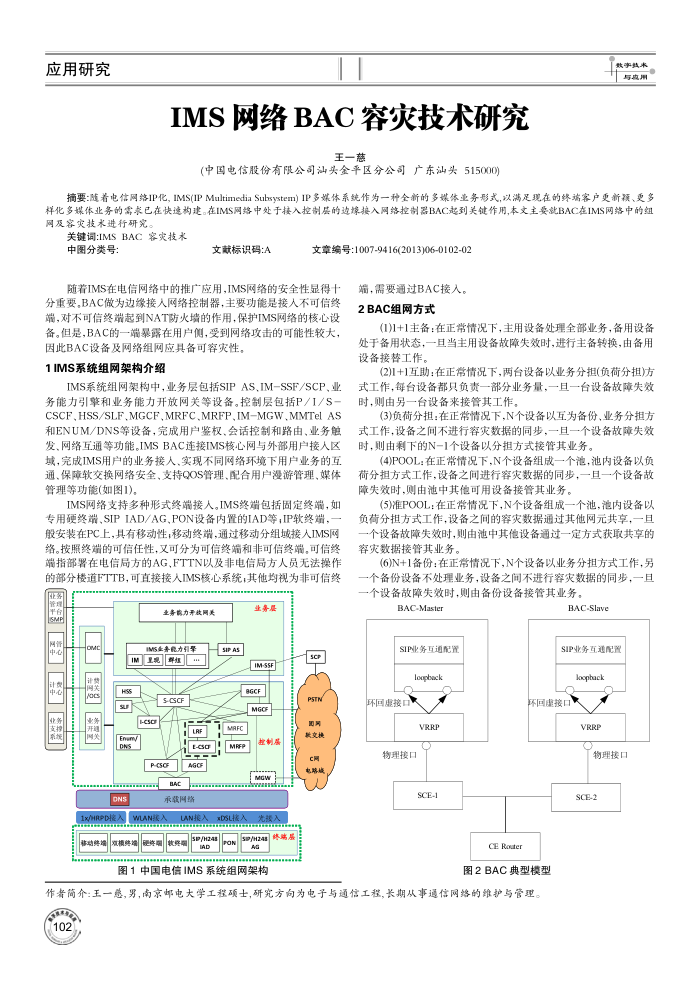

IMS网络BAC容灾技术研究
王一慧
(中国电信股份有限公司汕头金平区分公司广东汕头515000)
摘要：随着电信网络IP化，IMS(IPMultimediaSubsystem)IP多媒体系统作为一种全新的多媒体业务形式,以满足现在的终端客户更新额、更多样化多媒体业务的需求已在快速构建。在IMS网络中处于接入控制甚的动缘接入网络控制器BAC起到关键作用，本文主要就BAC在IMS网络中的组网及容灾技术进行研究。
关键调:IMSBAC容灾技术
中图分类号
文献标识码：A
文章编号：1007-9416(2013)06-0102-02
随着IMS在电信网络中的推广应用，IMS网络的安全性显得十分重要.BAC做为边缘接人网络控制器，主要功能是接人不可信终端，对不可信终端起到NAT防火墙的作用，保护IMS网络的核心设备。但是，BAC的一端暴露在用户侧，受到网络攻击的可能性较大，
因此BAC设备及网络组网应具备可容灾性。 1IMS系统组网架构介绍
IMS系统组网架构中，业务层包括SIPAS、IM-SSF/SCP、业务能力引擎和业务能力开放网关等设备。控制层包括P/I/S-CSCF,HSS/SLF,MGCF,MRFC,MRFP,IMMGW,MMTel AS 和ENUM/DNS等设备，完成用户鉴权、会话控制和路由、业务单发、网络互通等功能，IMSBAC连接IMS核心网与外部用户接人区域，完成IMS用户的业务接人、实现不同网络环境下用户业务的互通、保障软交换网络安全，支持QOS管理、配合用户漫游管理，媒体管理等功能(如图1)。
IMS网络支持多种形式终端接人。IMS终端包括固定终端，如专用硬终端，SIPIAD/AGPON设备内置的IAD等，IP软终端，般安装在PC上，具有移动性，移动终端，通过移动分组域接人IMS网络。按照终端的可信任性，又可分为可信终端和非可信终端。可信终端指部累在电信局方的AG、FTTN以及非电信局方人员无法操作的部分楼道FTTB，可直接接人IMS核心系统，其他均视为非可信终
业务的力开政网关
[SMP
网售中心
系线
网
IMS业务R力引季 IM现群摄
HSS SuE
-cscr
国
FOS-S
LRF E-CsC
Pes
BAC
DNS
AGCE
承载网络
SIP AS
业务是
sc
IM-S5F
8GCF MGCF
MRC
MRFP
垫制感 MGW
1x/HR接入
WLAN装入LAN接入DSL技入先落入
3P/H24珠味
移动培端 模培城 教咨司
图1中国电信IMS系统组网架构
PSTN 面风禁文换 C网电路域
端，需要通过BAC接入。 2BAC组网方式
(1)1+1主备：在正常情况下，主用设备处理全部业务，备用设备处于备用状态，一且当主用设备故障失效时，进行主备转换，由备用设备接替工作。
(2)十1互助：在正常情况下，两台设备以业务分担负荷分担)方式工作，每台设备都只负责一部分业务量，一且一台设备故障失效时，则由另一台设备来接管其工作。
(3)负荷分担：在正常情况下，N个设备以互为备份，业务分担方
式工作，设备之间不进行容灾数据的同步，一且一个设备故障失效时，则由剩下的N-1个设备以分担方式接管其业务。
(4)POOL：在正常情况下,N个设备组成一个池，池内设备以负荷分担方式工作，设备之间进行容灾数据的同步，一且一个设备故障失效时，则由池中其他可用设备接管其业务。
(5)准POOL：在正常情况下，N个设备组成一个池，池内设备以负荷分担方式工作，设备之间的容灾数据通过其他网元共享，一且个设备故障失效时，则由池中其他设备通过一定方式获取共享的容灾数据接管其业务。
(6)N+1备份：在正常情况下，N个设备以业务分担方式工作，另个备份设备不处理业务，设备之间不进行容灾数据的同步，一且个设备故障失效时，则由备份设备接管其业务。
BAC-Master
SIP业务互通配置
loopback
环回虚接口
VRRP
物理接口
SCE-1
CE Router
BAC-Slave SIP业务互通配置 loopback
环回虚接口
VRRP
物理接口 SCE-2
图2BAC典型模型
