应用研究

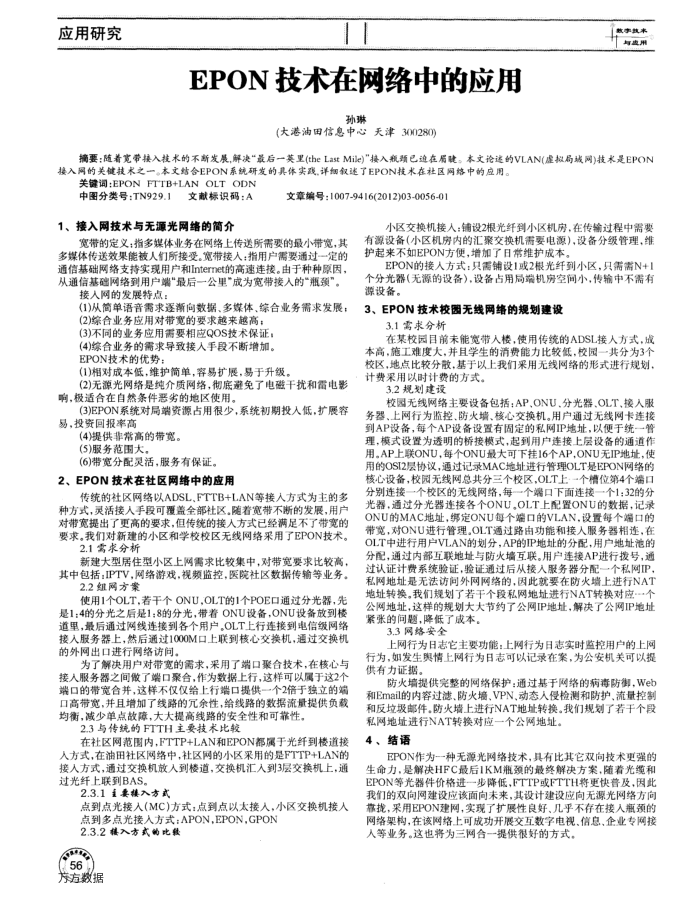

EPON技术在网络中的应用
孙琳
(大港油田信息中心天津300280)
摘要：随着宽带接入技术的不断发展解决"最后一英里(the LastMile)"接入瓶顾已造在届建。本文论选的VLAN(虚拟局成网)技术是EPON 接入网的关健技术之一。本文结合EPON系统研发的具体实践,详细叙述了EPON技术在社区网络中的应用。
关键调:EPON FTTB+LAN OLT ODN 中图分类号：TN929.1文献标识码：A
1、接入网技术与无源光网络的简介
文章编号：1007-9416(2012)03-0056-01
小区交换机接人：铺设2根光纤到小区机房，在传输过程中需要
宽带的定义：指多媒体业务在网络上传送所需要的最小带宽，其多媒体传送效果能被人们所接受。宽带接人：指用户需要通过一定的通信基础网络支持实现用户和internet的高速连接。由于种种原因，从通信基础网络到用户端“最后一公单成为宽带接人的“瓶颈”。
接人网的发展特点：
(1)从商单语音需求逐渐向数据、多媒体、综合业务需求发展：
(2)综合业务应用对带宽的要求越来越高；(3)不同的业务应用需要相应QOS技术保证：(4)综合业务的需求导致接人手段不断增加。 EPON技术的优势：
(1)相对成本低，维护简单，客易扩展，易于升级
(2)无源光网络是纯介质网络，彻底避免了电磁干扰和雷电影响，极适合在自然条件恶劣的地区使用。
(3)EPON系统对局端资源占用很少，系统初期投人低，扩展容易，投资回报率高
(4)提供非常高的带宽。(5)服务范国围大，
(6)带宽分配灵活，服务有保证。
2、EPON技术在社区网络中的应用
传统的社区网络以ADSL,FTTB+LAN等接人方式为主的多种方式，灵活接人手段可盖全部社区，随着宽带不断的发展，用户对带宽提出了更高的要求，但传统的接人方式已经满足不了带宽的要求。我们对新建的小区和学校校区无线网络采用了EPON技术。
2.1需求分析
新建大型居住型小区上网需求比较集中，对带宽要求比较高，其中包括，IPTV，网络游戏，视额监控，医院社区数据传输等业务。
2.2组网方案
使用1个OLT，若干个ONU，OLT的1个POE口通过分光器，先是1：4的分光之后是1：8的分光，带着ONU设备，ONU设备放到楼道里，最后通过网线连接到各个用户，OLT上行连接到电信级网络接入服务器上，然后通过1000M口上联到核心交换机，通过交换机的外网出口进行网络访问，
为了解决用户对带宽的需求，采用了端口聚合技术，在核心与接人服务器之间做了端口聚合，作为数据上行，这样可以属于这2个端口的带宽合并，这样不仅仅给上行端口提供一个2倍于独立的端口高带宽，并且增加了线路的允余性，给线路的数据流量提供负款均衡，减少单点故障，大大提高线路的安全性和可靠性。
2.3与传统的FTTH主要技术比较
在社区网范内，FTTP+LAN和EPON都属于光纤到楼道接人方式，在油田社区网络中，社区网的小区采用的是FTTP+LAN的接人方式，通过交换机放入到楼道，交换机汇入到3层交换机上，通过光纤上联到BAS。
2.3.1要楼入方武
点到点光接入(MC)方式：点到点以太接人，小区交换机接人点到多点光接入方式：APON,EPON,GPON
2.3.2楼入方式比较 56
方方数据
有源设备（小区机房内的汇聚交换机需要电源），设备分级管理，维护起来不如EPON方便，增加了日常维护成本。
EPON的接人方式：只需铺设1或2根光纤到小区，只需需N+1 个分光器（无源的设备），设备占用局端机房空间小，传输中不需有源设备。
3、EPON技术校围无线网络的规划建设
3.1需求分析
在某校园目前未能宽带人楼，使用传统的ADSL接人方式，成本高，施工难度大，并且学生的消费能力比较低，校园一其分为3个校区，地点比较分散，基于以上我们采用无线网络的形式进行规划，计费采用以时计费的方式
3.2规划建设
校园无线网络主要设备包括；AP,ONU.分光器，OLT、接人服务器、上网行为监控、防火填、核心交换机。用户通过无线网卡连接到AP设备，每个AP设备设置有固定的私网IP地址，以便于统一管理，模式设置为透明的桥接模式，起到用户连接上层设备的通道作用。AP上联ONU，每个ONU最大可下挂16个AP，ONU无IP地址，使用的OSI2层协议，通过记录MAC地址进行管理OLT是EPON网络的核心设备，校园无线网总其分三个校区，OLT上·-个槽位第4个端口分别连接一个校区的无线网络，每-一个端口下面连接一个1：32的分光器.通过分光器连接各个ONU，OLT上配置ONU的数据，记录 ONU的MAC地址，绑定ONU每个端口的VLAN，设置每个端口的带宽，对ONU进行管理，OLT通过路由功能和接人服务器相连，在 OLT中进行用户VLAN的划分，AP的IP地址的分配，用户地址池的分配，通过内部互联地址与防火墙互联。用户连接AP进行拨号，通过认证计费系统验证，验证通过后从接入服务器分配一个私网IP，私网地址是无法访间外网网络的，因此就要在防火墙上进行NAT 地址转换，我们规划了若于个段私网地址进行NAT转换对应个公网地址，这样的规划大大节约了公网IP地址，解决了公网IP地址紧张的间题，降低了成本。
3.3网络安全
上网行为日志它主要功能：上网行为日志实时监控用户的上网行为，如发生奥情上网行为日志可以记录在案，为公安机关可以提供有力证据。
防火增提供完整的网络保护：通过基于网络的病毒防御，Web 和Email的内容过滤、防火墙、VPN，动态人侵检测和防护，流量控制和反垃圾邮件。防火墙上进行NAT地址转换。我们规划了若于个段
私网地址进行NAT转换对应一个公网地址。 4、结语
EPON作为--种无源光网络技术，具有比其它双向技术更强的生命力，是解决HFC最后1KM瓶颈的最终解决方案，随着光缆和 EPON等光器件价格进一步降低，FTTP或FTTH将更快普及，因此我们的双向网建设应该面向未来，其设计建设应向无源光网络方向靠找，采用EPON建网，实现了扩展性良好、几乎不存在接人瓶预的网络架构，在该网络上可成功开展交互数字电视.信息，企业专网接人等业务。这也将为三网合一提供很好的方式，
