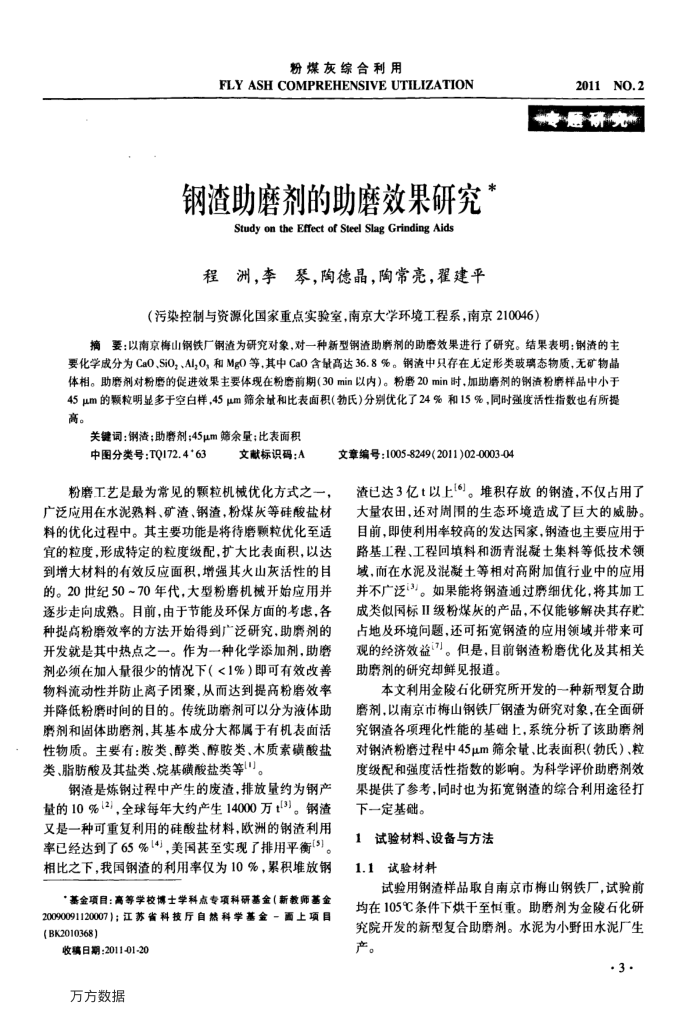

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION 钢渣助磨剂的助磨效果研究
Study on the Effect of Steel Slag Grinding Aids
程洲，李琴，陶德晶，陶常亮，翟建平
（污染控制与资源化国家重点实验室，南京大学环境工程系，南京210046）
2011NO.2
摘要：以南京梅山钢铁厂钢渣为研究对象，对一种新型钢渣助磨剂的助磨效果进行了研究。结果表明：钢渣的主要化学成分为Ca0、SiO，、Al,0，和MgO等，其中Ca0含量高达36.8%。钢渣中只存在无定形类玻璃态物质，无矿物晶体相。助磨剂对粉磨的促进效果主要体现在粉磨前期(30min以内）。粉磨20min时，加助磨剂的钢粉磨样品中小于 45μm的颗粒明显多于空白样，45μm筛余量和比表面积（勃氏）分别优化了24%和15%，同时强度活性指数也有所提高。
关键词：钢渣；助磨剂：45μm筛余量；比表面积
中图分类号：TQ172.4*63
文献标识码：A
粉磨工艺是最为常见的颗粒机械优化方式之
广泛应用在水泥熟料、矿渣、钢渣，粉煤灰等硅酸盐材料的优化过程中。其主要功能是将待磨颗粒优化至适宜的粒度，形成特定的粒度级配，扩大比表面积，以达到增大材料的有效反应面积，增强其火山灰活性的目的。20世纪50~70年代，大型粉磨机械开始应用并逐步走向成熟。目前，由于节能及环保方面的考虑，各种提高粉磨效率的方法开始得到广泛研究，助磨剂的开发就是其中热点之一。作为一种化学添加剂，助磨剂必须在加人量很少的情况下（<1%）即可有效改善物料流动性并防止离子团聚，从面达到提高粉磨效率并降低粉磨时间的目的。传统助磨剂可以分为液体助磨剂和固体助磨剂，其基本成分大都属于有机表面活性物质。主要有：胺类、醇类、醇胺类、木质素磺酸盐类、脂肪酸及其盐类、烷基磺酸盐类等!]。
钢渣是炼钢过程中产生的废渣，排放量约为钢产量的10%【2)，全球每年大约产生14000万[3]。钢渣又是一种可重复利用的硅酸盐材料，欧洲的钢渣利用率已经达到了65%[4]，美国基至实现了排用平衡[5]。相比之下，我国钢渣的利用率仅为10%，累积堆放钢
"基金项目：高等学校博士学科点专项科研基金（新教师基金 20090091120007)；江苏省科技厅自然科学基金－面上项目(BK2010368)
收稿日期：2011-01-20 万方数据
文章编号：1005-8249(2011)02-0003-04
渣已达3亿t以上(6)。堆积存放的钢渣，不仅占用了大量农田，还对周围的生态环境造成了巨大的威胁。目前，即使利用率较高的发达国家，钢渣也主要应用于路基工程、工程回填料和沥青混凝土集料等低技术领域，而在水泥及混凝土等相对高附加值行业中的应用并不广泛-。如果能将钢渣通过腾细优化，将其加工成类似国标ⅡI级粉煤灰的产品，不仅能够解决其存贮占地及坏境问题，还可拓宽钢渣的应用领域并带来可观的经济效益了。但是，目前钢渣粉磨优化及其相关助磨剂的研究却鲜见报道。
本文利用金陵石化研究所开发的一种新型复合助磨剂，以南京市梅山钢铁厂钢渣为研究对象，在全面研究钢渣各项理化性能的基础上，系统分析了该助磨剂对钢渣粉磨过程中45μum筛余量、比表面积（勃氏）、粒度级配和强度活性指数的影响。为科学评价助磨剂效果提供了参考，同时也为拓宽钢渣的综合利用途径打下一定基础。
试验材料、设备与方法 1.1试验材料
试验用钢渣样品取自南京市梅山钢铁厂，试验前
均在105℃条件下烘干至但重。助磨剂为金陵石化研究院开发的新型复合助磨剂。水泥为小野田水泥厂生产。
·3·
