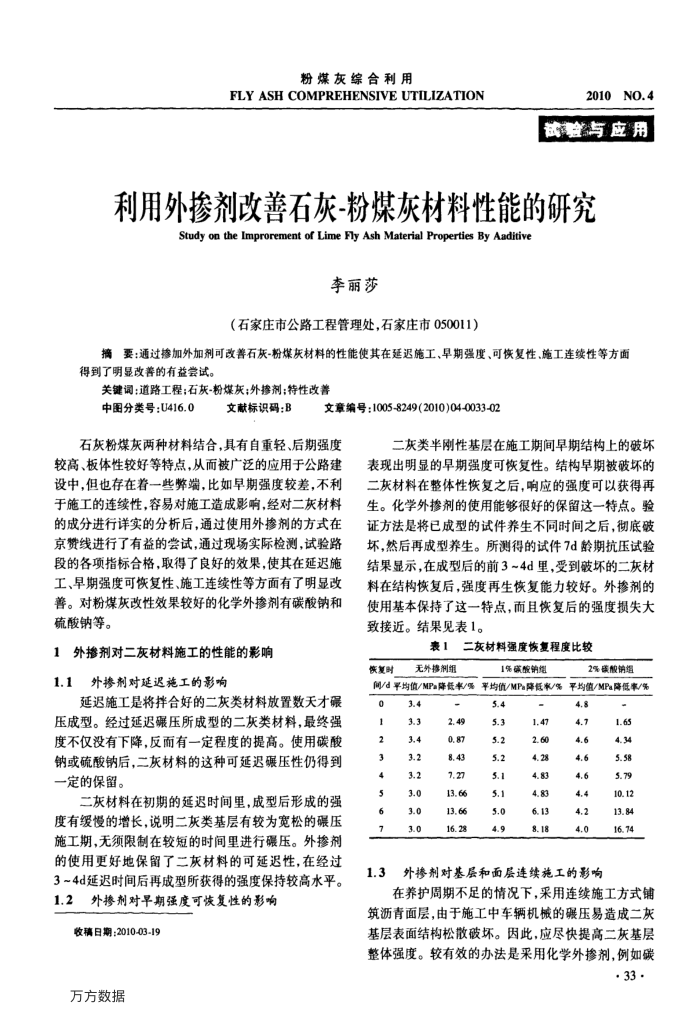

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
2010NO.4
试验与应用
利用外掺剂改善石灰-粉煤灰材料性能的研究
Study on the Improrement of Lime Fly Ash Material Properties By Aaditive
李丽莎
（石家庄市公路工程管理处，石家庄市050011）
摘要：通过掺加外加剂可改善石灰-粉煤灰材料的性能使其在延迟施工、早期强度、可恢复性、施工连续性等方面得到了明显改善的有益尝试。
关键词：道路工程；石灰-粉煤灰；外掺剂；待性改善
中图分类号：U416.0
文献标识码：B
文章编号：1005-8249(2010)04-0033-02
石灰粉煤庆两种材料结合，具有自重轻、后期强度较高、板体性较好等特点，从而被广泛的应用于公路建设中，但也存在着一些弊端，比如卓期强度较差，不利于施工的连续性，容易对施工造成影响，经对二灰材料的成分进行详实的分析后，通过使用外掺剂的方式在京赞线进行了有益的尝试，通过现场实际检测，试验路段的各项指标合格，取得了良好的效果，使其在延迟施工、早期强度可恢复性、施工连续性等方面有了明显改善。对粉煤灰改性效果较好的化学外掺剂有碳酸钠和硫酸钠等。
1外掺剂对二灰材料施工的性能的影响 1.1外掺剂对延迟施工的影响
延迟施工是将拌合好的二灰类材料放置数天才碾压成型。经过延迟碾压所成型的二灰类材料，最终强度不仅没有下降，反而有一定程度的提高。使用碳酸钠或硫酸钠后，二灰材料的这种可延迟碾压性仍得到一定的保留。
二灰材料在初期的延迟时间里，成型后形成的强度有缓慢的增长，说明二灰类基层有较为宽松的碾压施工期，无须限制在较短的时间里进行碾压。外掺剂的使用更好地保留了二灰材料的可延迟性，在经过 3~4d延迟时间后再成型所获得的强度保持较高水平。
1.2
外掺剂对早期强度可恢复性的影响
收稿日期：2010-03-19 万方数据
二灰类半刚性基层在施工期间早期结构上的破坏表现出明显的早期强度可恢复性。结构早期被破坏的二灰材料在整体性恢复之后，响应的强度可以获得再生。化学外掺剂的使用能够很好的保留这一特点。验证方法是将已成型的试件养生不同时间之后，彻底破坏，然后再成型养生。所测得的试件7d龄期抗压试验结果显示，在成型后的前3~4d里，受到破坏的二灰材料在结构恢复后，强度再生恢复能力较好。外掺剂的使用基本保持了这一特点，而且恢复后的强度损失大致接近。结果见表1。
表1二灰材料强度恢复程度比较
恢复时
无外掺剂组
2%碳酸销组
1%碳酸钠组
同/d平均值/MPa降低率/%单均值/MP降低家/%平均值/MPa降低率/%
0 1 2 3 4 5 6 7
1.3
3.4 3.3 3.4 3.2 3.2 3.0 3.0 3.0
2.49 0.87 8.43
13.66 13.66 16.28
5.4 5.3 5.2 5.2 5.1 5.1 5.0 4.9
-1.47 2.60 4.28 4.83 4.83 6.13 8.18
4.8
4.7 4.6 4.6 4.6 4.4 4.2 4.0
外掺剂对基层和面层连续施工的影响
1.65 4.34 5.58 0 10.12 13.84 16.74
在养护周期不足的情况下，采用连续施工方式铺
筑沥青面层，由于施工中车辆机械的碾压易造成二灰基层表面结构松破坏。因此，应尽快提高二灰基层整体强度。较有效的办法是采用化学外掺剂，例如碳
· 33 ·
