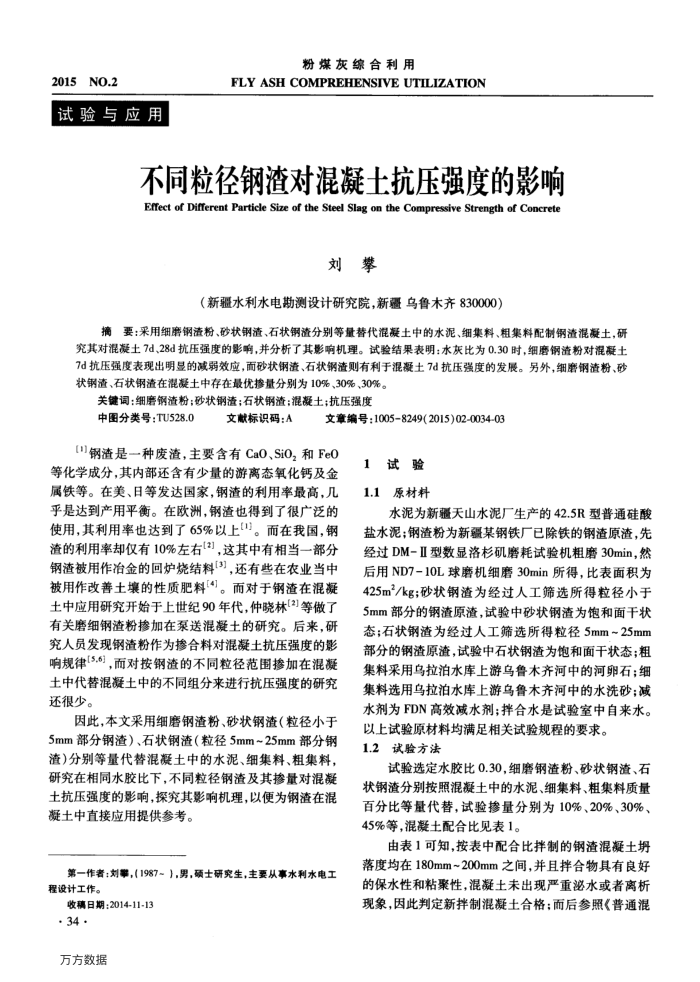

2015NO.2
试验与应用
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
不同粒径钢渣对混凝士抗压强度的影响 Effectof DifferentParticleSize of theSteel Slag on theCompressiveStrength ofConcrete
刘攀
（新疆水利水电勘测设计研究院，新疆乌鲁木齐830000）
摘要：采用细磨钢渣粉、砂状钢渣、石状钢渣分别等量替代混凝土中的水泥、细集料、粗集料配制钢渣混凝土，研究其对混凝土7d、28d抗压强度的影响，并分析了其影响机理。试验结果表明：水灰比为0.30时，细磨钢渣粉对混凝土状钢渣、石状钢渣在混凝土中存在最优掺量分别为10%、30%、30%。
关键词：细磨钢渣粉；砂状钢渣；石状钢渣；混凝土；抗压强度
中图分类号：TU528.0
文献标识码：A
文章编号：100582492015)02-0034-03
[钢渣是一种废渣，主要含有CaO、SiO，和FeO 等化学成分，其内部还含有少量的游离态氧化钙及金属铁等。在美、日等发达国家，钢渣的利用率最高，几乎是达到产用平衡。在欧洲，钢渣也得到了很广泛的使用，其利用率也达到了65%以上)。而在我国，钢渣的利用率却仅有10%左右[3],这其中有相当一部分钢渣被用作冶金的回炉烧结料(3)，还有些在农业当中被用作改善土壤的性质肥料[4]。而对于钢渣在混凝土中应用研究开始于上世纪90年代，仲晓林[3}]等做了有关磨细钢渣粉掺加在泵送混凝土的研究。后来，研究人员发现钢渣粉作为掺合料对混凝土抗压强度的影响规律[5.6]，而对按钢渣的不同粒径范围掺加在混凝土中代替混凝土中的不同组分来进行抗压强度的研究还很少。
因此，本文采用细磨钢渣粉、砂状钢渣（粒径小于 5mm部分钢渣）、石状钢渣（粒径5mm~25mm部分钢渣)分别等量代替混凝土中的水泥、细集料、粗集料，研究在相同水胶比下，不同粒径钢渣及其掺量对混凝土抗压强度的影响，探究其影响机理，以便为钢渣在混凝土中直接应用提供参考。
第一作者：刘举，（1987～），男，硕士研究生，主要从事水利水电工程设计工作。
收稿日期：2014-11-13·34 ·
万方数据
1试验 1.1原材料
水泥为新疆天山水泥厂生产的42.5R型普通硅酸盐水泥；钢渣粉为新疆某钢铁厂已除铁的钢渣原渣，先经过DM-IⅡI型数显洛杉矶磨耗试验机粗磨30min，然后用ND7-10L球磨机细磨30min所得，比表面积为 425m/kg；砂状钢渣为经过人工筛选所得粒径小于 5mm部分的钢渣原渣，试验中砂状钢渣为饱和面干状态：石状钢为经过人工筛选所得粒径5mm~25mm 部分的钢渣原渣，试验中石状钢渣为饱和面干状态；粗集料采用乌拉泊水库上游乌鲁木齐河中的河卵石；细集料选用乌拉泊水库上游乌鲁木齐河中的水洗砂：减水剂为FDN高效减水剂；拌合水是试验室中自来水。
以上试验原材料均满足相关试验规程的要求。 1.2试验方法
试验选定水胶比0.30，细磨钢渣粉、砂状钢渣、石状钢渣分别按照混凝土中的水泥、细集料、粗集料质量百分比等量代替，试验掺量分别为10%、20%、30%、 45%等，混凝土配合比见表1。
由表1可知，按表中配合比拌制的钢渣混凝土落度均在180mm~200mm之间，并且拌合物具有良好的保水性和粘聚性，混凝土未出现严重泌水或者离析现象，因此判定新拌制混凝土合格：而后参照《普通混
